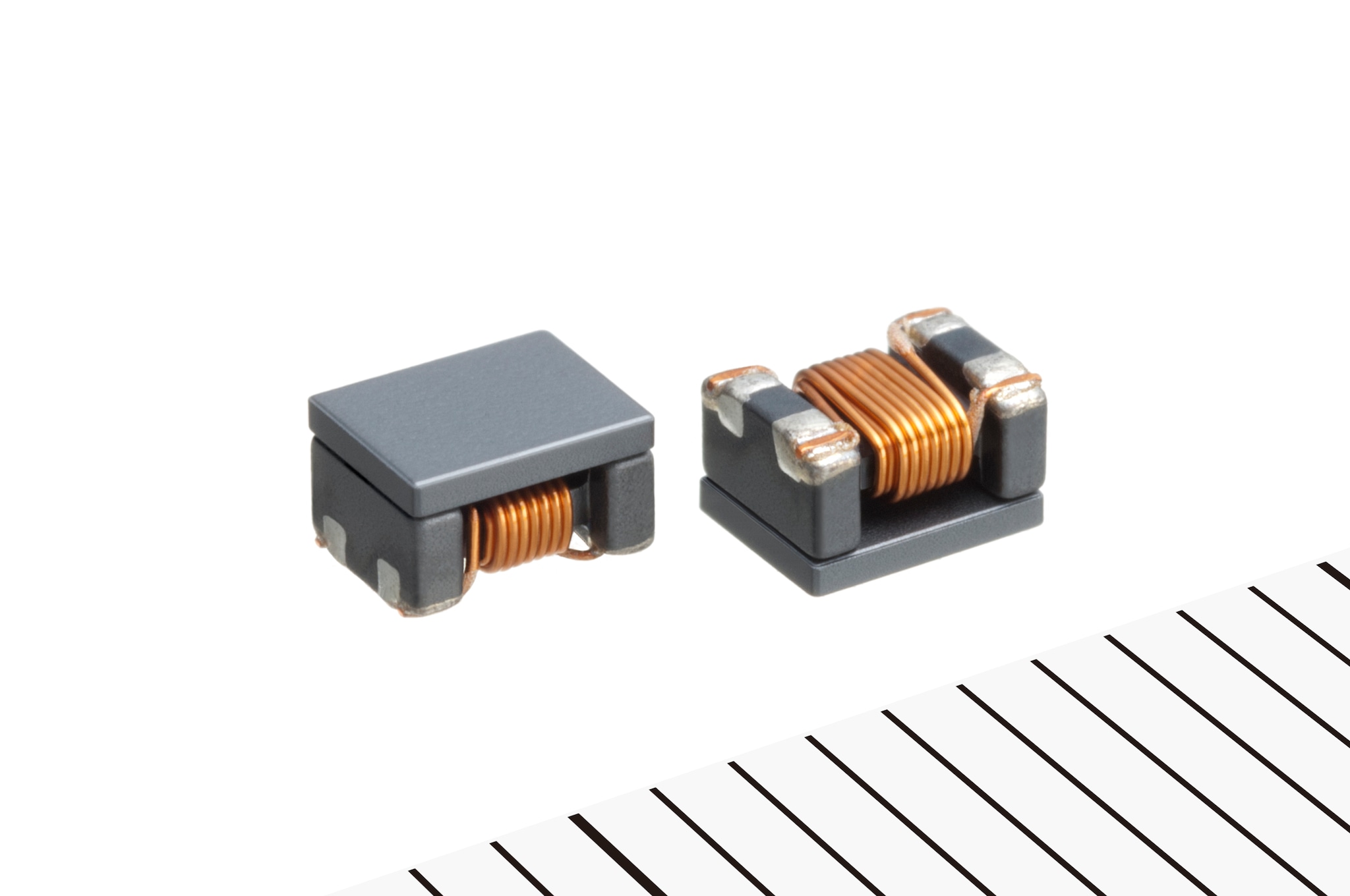

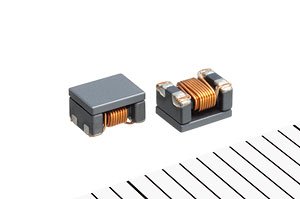

EMC对策元件：绕线型共模滤波器ACP3225系列的开发·量产

• 尺寸比4532系列产品小，同时满足高共模阻抗和大电流的要求

2012年4月12日

TDK株式会社（社长：上釜健宏）开发出作为小型电子设备电源线路的绕线型共模滤波器ACP3225系列，并从2012年4月起开始量产。

近年来，小型电子设备不断趋向多功能化，连续使用及大负荷使用的情况增多，特别是电源线的EMC对策变得日益重要。

该产品利用敝社自主的材料技术开发而成，并采用可减少磁芯损耗的低损耗铁氧体作为磁性材料。绕线部分具有小型精密自动绕线的特点。相较于敝社已有的ACM4532系列产品，成功实现了小型化，且共模阻抗从以往的800Ω提高到1,000Ω，额定电流也增加到1.2A，具有小型、大电流及高共模阻抗的特性。

主要用途

• 小型电子设备电源线用共模滤波器

主要特点

• 较于公司已有产品4532系列
  小型化: 4.5mm×3.2mm ⇒ 3.2mm×2.5mm
  高共模阻抗: 800Ω ⇒ 1,000Ω
  大电流: 1.0A ⇒ 1.2A

主要特性

产品名称	共模阻抗（Ω） ［at 100MHz］	直流电阻（Ω）max. ［1 line］	额定电流 Idc（A）max.	额定电压 Vdc（V）max.	绝缘电阻 （MΩ）min.
ACP3225-102-2P	1,000±25%	0.10	1.2	60	10

关于 TDK 公司简介

TDK公司是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体, 是一种用于电子和磁性产品的关键材料。TDK的最新产品线包括无源元件、磁性应用产品以及能源装置、闪存应用设备等。TDK目前侧重于以下高要求的市场，如信息和通信技术以及消费、汽车和工业电子领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2011财年，TDK公布的销售总额为106亿美元，全球雇员88,000人。

TDK-EPC公司简介

TDK-EPC公司(简称TDK-EPC)是TDK集团分公司，总部设在日本东京，它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务，联合成立了TDK-EPC公司，该公司销售TDK和EPCOS品牌产品。
产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列，TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域，从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心。
