电感器: TDK推出业内最小薄膜功率电感器
- 业内最小的电源电路用电感器*
- 用于高效电源电路的低损耗磁性材料
- 利用薄膜技术形成的高精度内电极

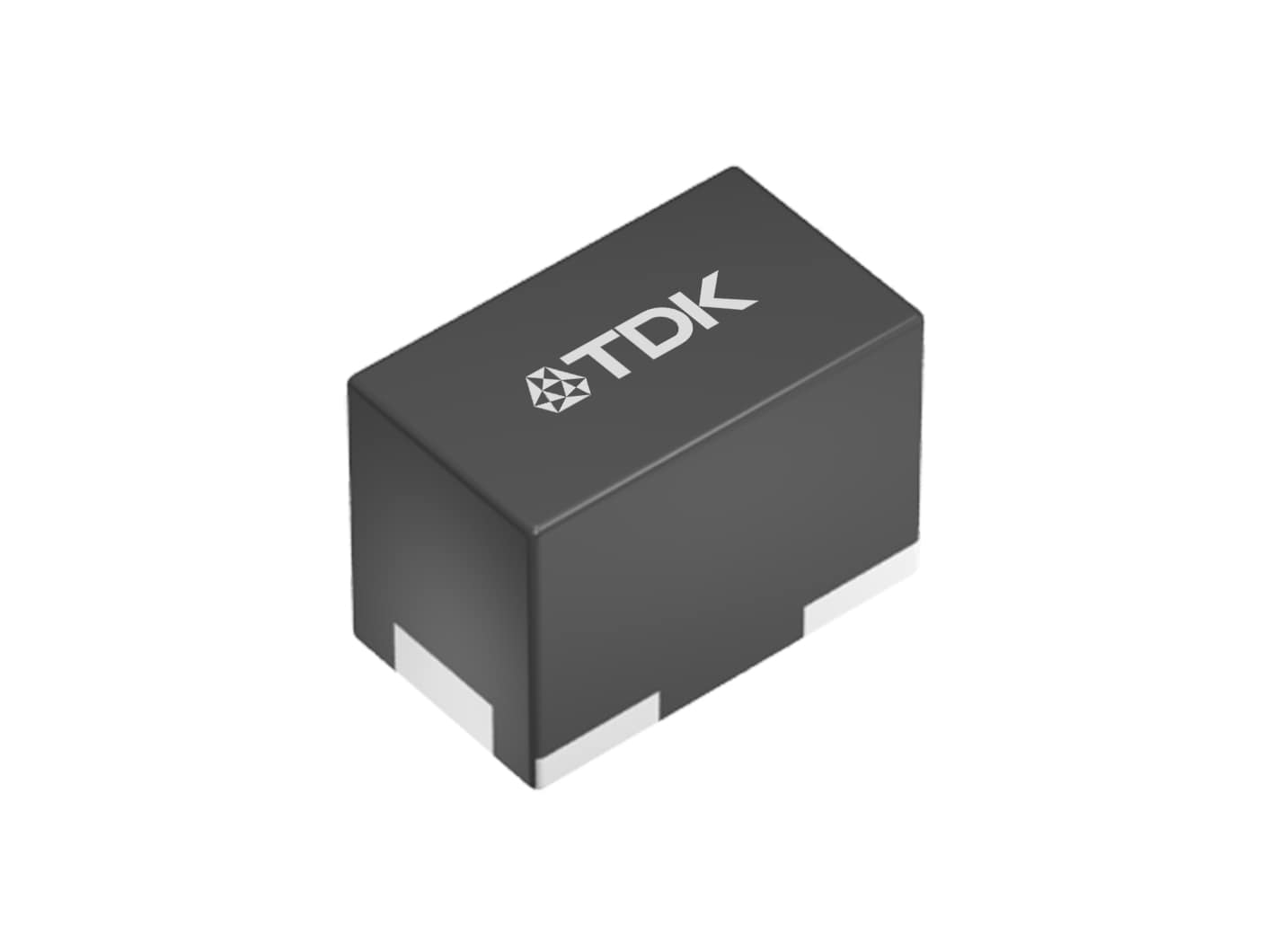

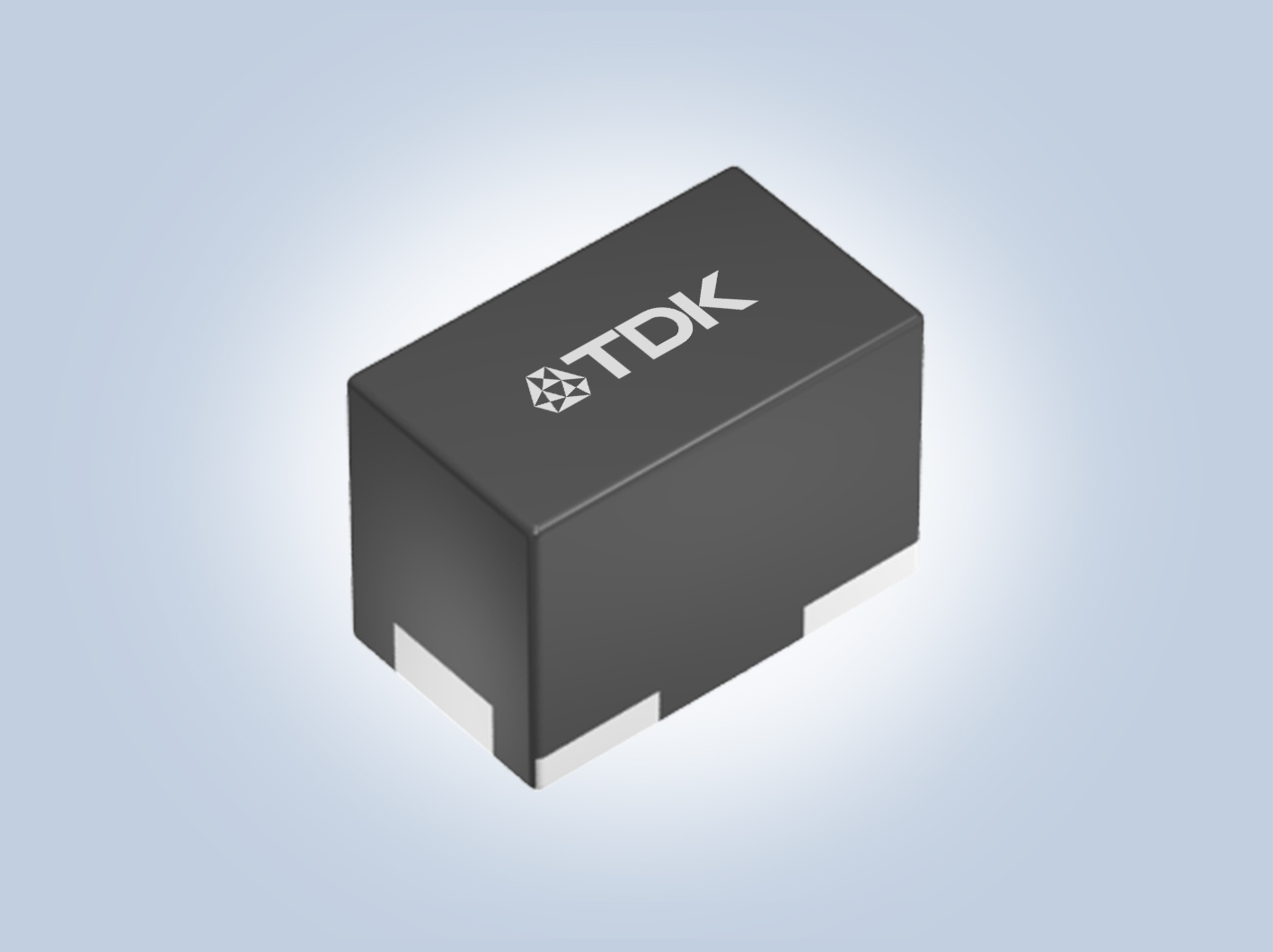

TDK标志没有印在实际产品上。
2024年12月12日
TDK株式会社（TSE：6762）宣布推出用于可穿戴设备的最新PLE856C系列（0.80 x 0.45 x 0.65 毫米；长 x 宽 x 高）紧凑型薄膜功率电感器。新产品将于2024年12月开始量产。
随着无线耳机和智能手表等可穿戴设备的功能和性能不断增强，单个系统内安装的组件数量也日趋增多。然而，此类设备的可用空间仍十分有限，从而推动了对小型化电子元件的需求。PLE856C系列的电感值在470nH到1.5µH之间，是业内面向此类设备内部电源电路的最小电感器，有助于节约空间的设计和轻量型设备。与传统的 PLEA67B系列（1.0 x 0.6 x 0.8毫米；长 x 宽 x 高）相比，新推出的PLE856C系列所需的安装面积缩小了40%，体积减少了50%。额定饱和电流在0.40 A 和 0.72 A (typ.)之间。
尽管尺寸紧凑，但得益于TDK专有的薄膜技术，新产品具有精确形成的线圈导体图案作为内电极。此外，新产品还使用了低损耗磁性材料，有助于减少功率损耗，同时提高电源电路的效率。
未来，TDK将充分发挥薄膜技术的优势，不断推进更小、更合适可穿戴设备的高性能电感器的研发，并不断扩大其功率电感器的产品阵容，以满足市场需求。
* 截至2024年12月, 根据 TDK
主要应用
- 真无线立体声耳机、智能手表、AR/VR 设备、小电源模块、 小通信模块
主要特点和效益
- 业内尺寸最小的电源电路用电感器，助力实现节约空间的设备设计
- 用于高效电源电路的低损耗磁性材料
- 利用薄膜技术形成的高精度内电极
关键数据
| 型号 | 电感 [μH] ±20% |
直流电阻 (typ.) [mΩ] |
直流电阻 (最大值.)[mΩ] |
Isat (typ.) [A] |
Isat (最大值.) [A] |
Itemp (typ.) [A] |
Itemp (最大值.) [A] |
|---|---|---|---|---|---|---|---|
| PLE856CBAR47M-1PT00 | 0.47 | 180 | 210 | 0.72 | 0.62 | 0.90 | 0.80 |
| PLE856CBA1R0M-1PT00 | 1.0 | 350 | 420 | 0.52 | 0.42 | 0.72 | 0.62 |
| PLE856CCA1R5M-1PT00 | 1.5 | 450 | 520 | 0.40 | 0.33 | 0.62 | 0.52 |
Isat：基于电感变化的电流（比初始电感值低30%）
Itemp：基于温升的电流（自加热温升 40 k）
