EMC对策产品: TDK推出用于中频段和高频段的汽车噪音抑制滤波器
- 在中频段和高频段中阻抗高
- 采用新开发的高损耗、高渗透性铁氧体材料
- 工作温度高达125℃
- 符合AEC-Q200
2020年9月15日

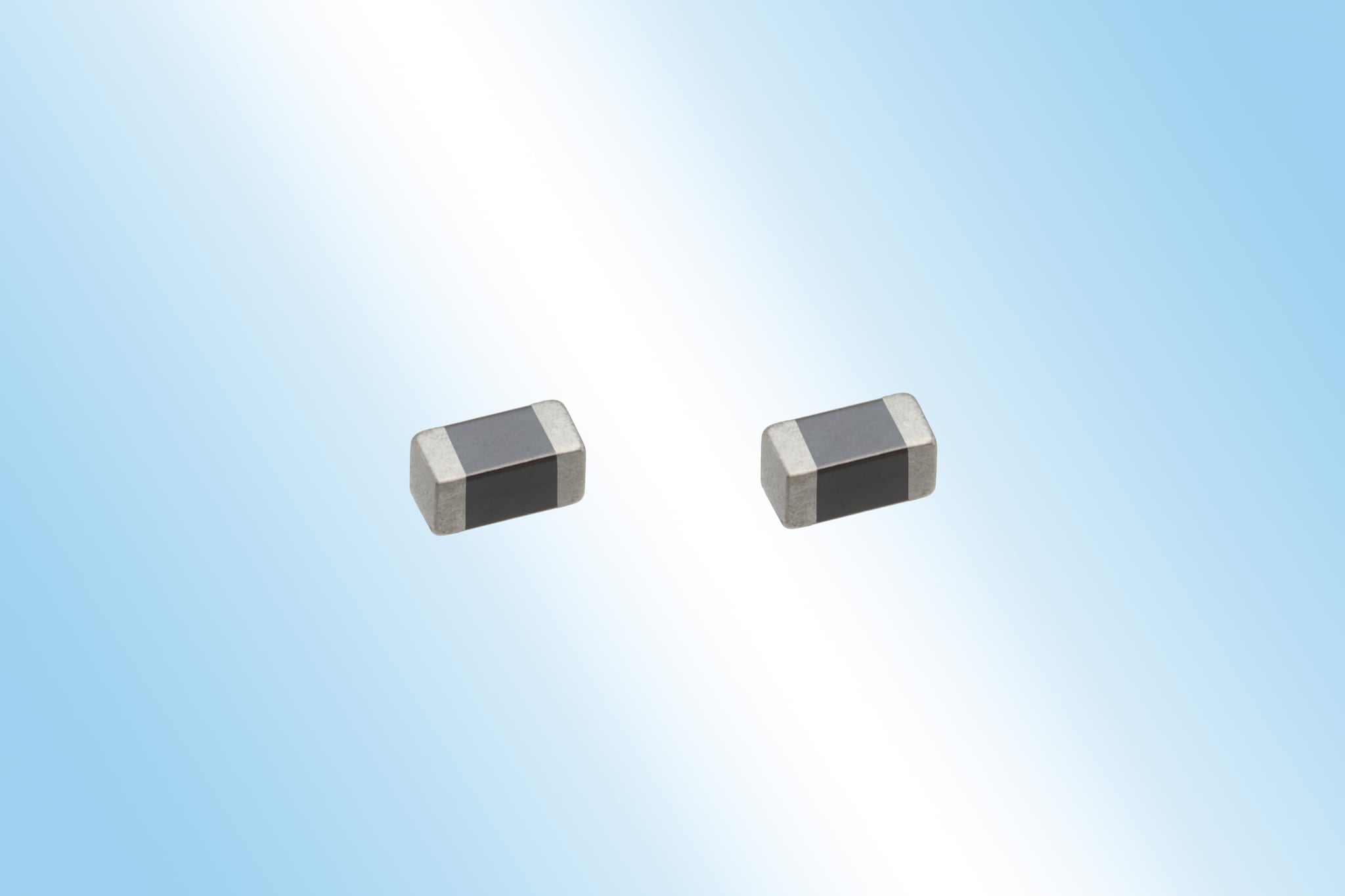

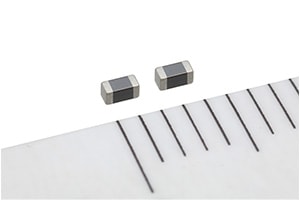

TDK株式会社（TSE:6762）开发出了用于汽车的高频段*噪音抑制滤波器MHF1608系列，并将于2020年9月开始量产。
噪音抑制元件是一种用于如汽车音频，导航和电池监控系统等汽车电子控制电路信号线中的元件。信号传输路径经常会受到传导噪声和辐射噪声等的影响，为控制这些噪声，通常就会插入一个支持几十MHz到几GHz高频段的贴片磁珠。
目前开发的MHF系列采用了新开发的高损耗、高渗透性铁氧体材料，可在300（kHz）到30（MHz）间产生高阻抗，甚至在低于上述范围的频段中产生高阻抗，同时控制噪声。使用这种产品替代传统的贴片磁珠，制造商可以减少使用元件的数量。该产品的温度范围为-55℃至+125℃，并符合AEC-Q200。
未来，TDK将进一步扩大MHF系列阵容，满足客户对更紧凑电子设备的需求，并提高各种汽车设备上的噪音抑制。
术语表
- 中频段为300到3000kHz，高频段为3到30MHz。
主要应用
- 汽车音响、汽车导航、电池监控系统（BMS）和汽车用各种电子控制装置
主要特点与优势
- 在中频段和高频段中高阻抗，抑制噪声
- 采用新开发的高损耗、高渗透性铁氧体材料，从而可在高达30MHz下降低噪音
- 工作温度范围为-55℃到+125℃
关键数据
| Type | 阻抗 [Ω]类型 在1MHz下 |
阻抗 [Ω]类型 在10MHz下 |
阻抗 [Ω]类型 在100MHz下 |
直流阻抗 [Ω] 最大值 |
额定电流 [㎃] 最大值 |
|---|---|---|---|---|---|
| MHF1608BAC352ATD25 | 380 | 3500 | 1600 | 1.8 | 170 |
| MHF1608BAC252ATD25 | 280 | 2500 | 1800 | 1.6 | 200 |
| MHF1608BAC182ATD25 | 220 | 1800 | 1800 | 1.4 | 250 |
| MHF1608BAC601ATD25 | 80 | 600 | 1200 | 0.6 | 350 |
关于TDK公司
TDK株式会社总部位于日本东京，是一家为智能社会提供电子解决方案的全球化先进电子公司。TDK建立在精通材料科学的基础上，始终不移地处于科技发展的最前沿并以“科技，吸引未来”，迎接社会的变革。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件，如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统（如：温度和压力、磁性和MEMS传感器）。此外，TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2020财年，TDK的销售总额为125亿美元，全球雇员约为107,000人。
Downloads
- 如欲获取更多有关本产品资料请点击
https://product.tdk.com/info/zh/catalog/datasheets/suppression-filter_automotive_mhf1608_zh.pdf.
