• 抑制20 MHz和100 MHz之间的杂散噪声
• 噪声抑制性能等同于较大的绕线组件
• 满足关于LED照明的CISPR15标准

2018年1月23日

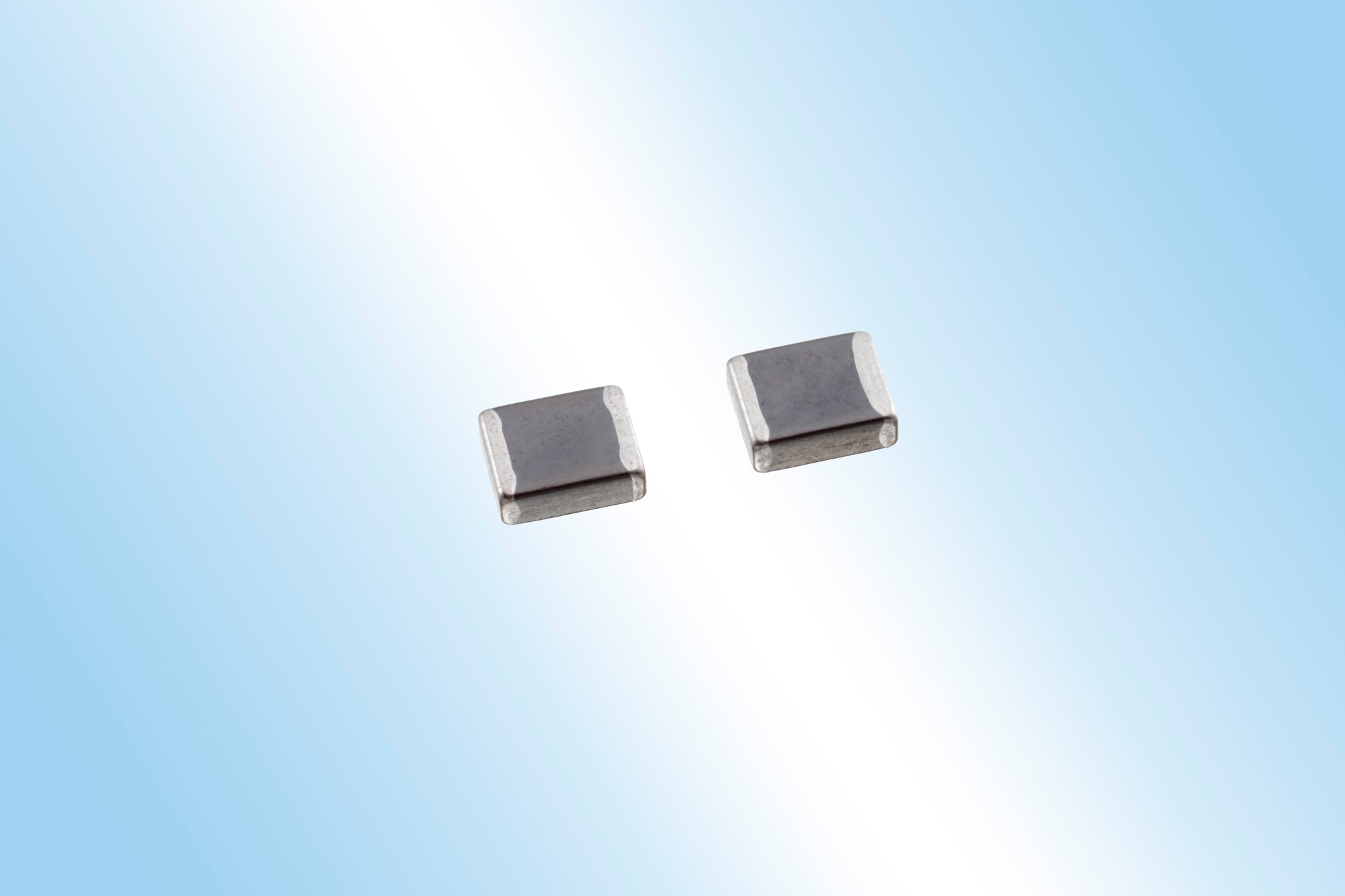

TDK株式会社通过专为LED照明系统而设计的新型号MAF2520ASS600C，扩展了MAF系列噪声抑制滤波器的产品阵容。该新型多层滤波器具有仅为2.5 mm x 2.0 mm x 0.85 mm的紧凑尺寸，其特点在于可抑制20 MHz和100 MHz之间杂散高频噪声，性能等同于较大的绕线组件。此次新产品的额定电流为500 mA，直流电阻低至仅0.28 Ω（典型）。在30 MHz下，阻抗为3.4 kΩ。由于其宽泛的运行温度范围（-40到+125 °C），该产品也适用于高温环境。此外，该新型MAF2520ASS600C滤波器满足关于LED照明的CISPR15标准，并已于2018年1月开始量产。

由于LED照明系统的能耗降低且使用寿命长，所以它们在住宅与建筑中被广泛应用，并且变得越来越受欢迎。为了提供额外的附加值，制造商开发了具有网络照明控制系统的智能解决方案。TDK的新型小型化MAF2520ASS600C噪声抑制滤波器被设计用于保护控制装置，防止交流和直流LED电源产生的噪声。今后，TDK会继续开发能够提供高性能噪声抑制而尺寸更小的滤波器产品。

主要应用



• 住宅与建筑中的网络化LED照明系统



主要特点和优势



• 抑制20 MHz和100 MHz之间的杂散噪声
• 适用于高温环境的宽泛运行温度范围：-40到+125 °C

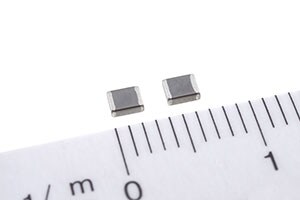

• 尺寸紧凑2.5 mm x 2.0 mm x 0.85 mm
• 满足关于LED照明的CISPR15标准



主要数据
