电压保护器件: 汽车用紧凑型高可靠性贴片压敏电阻

  • 与性能相当的现有元件相比体积减小75%
  • 工作温度高达150 °C
  • 通过AEC-Q200认证
电压保护器件: 汽车用紧凑型高可靠性贴片压敏电阻

2017年11月07日

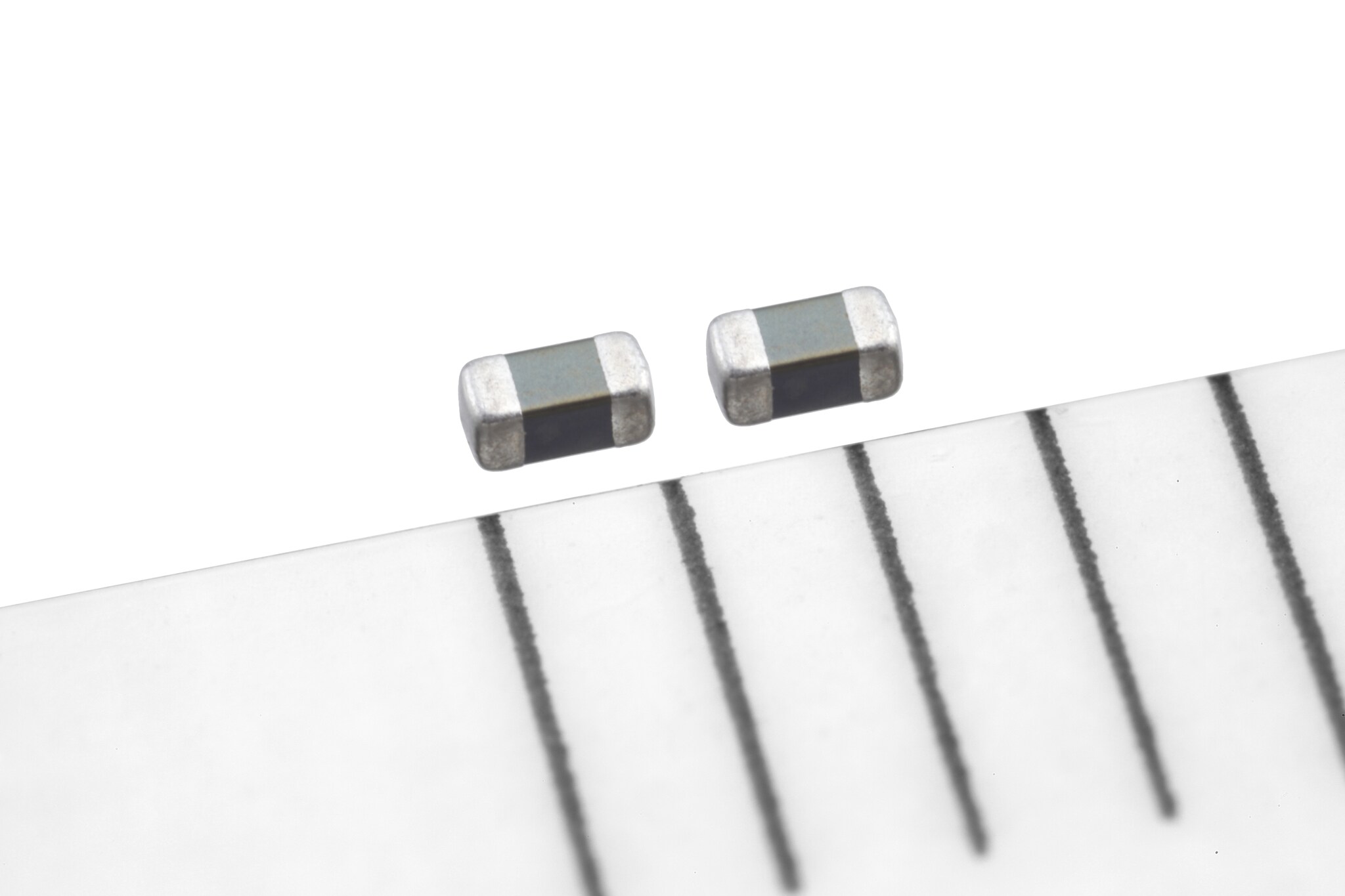

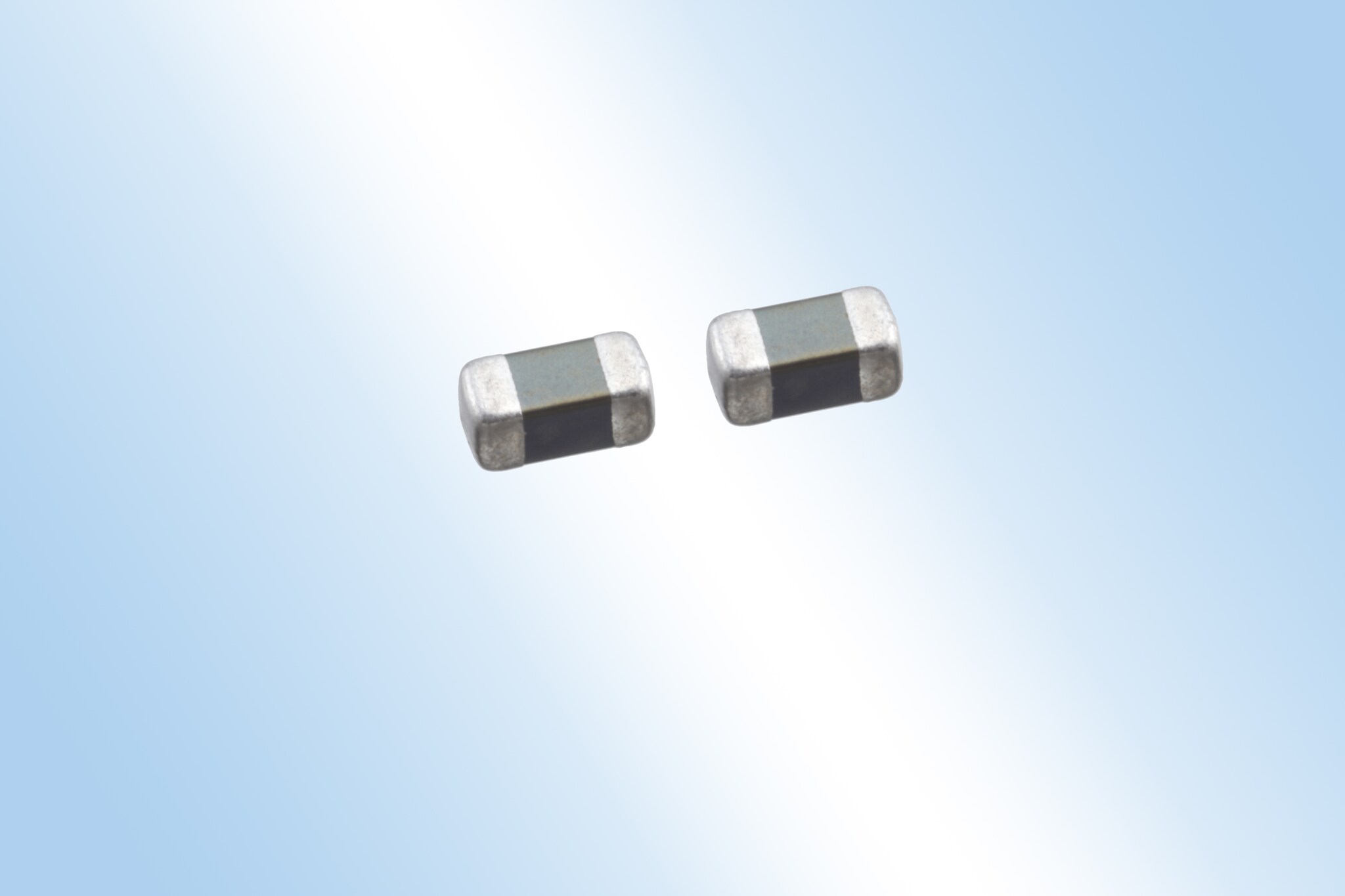

TDK株式会社扩大了其用于汽车应用的贴片压敏电阻的产品阵容。该AVRH系列产品最大工作电压为19 V到70 V，电容范围为4.7 pF到50 pF。这一小型电压保护器件因其紧凑型尺寸仅为1.0 mm x 0.5 mm x 0.5 mm而可用于IEC 1005工况（EIA 0402），这使得新元件的体积比性能相当的现有元件减少了75%。高可靠性的AVRH系列工作温度范围同样为-55到150 °C，可承受25 kV接触放电，符合IEC 61000-4-2并通过AEC-Q200认证。

新AVRH系列采用TDK独有的涂装技术从而实现了汽车要求的高可靠性。因此，AVRH系统适用于各种不同的汽车ECU和总线系统，例如：LIN、CAN、CAN-FD和FlexRay。此外，该贴片压敏电阻还可用于使用BroadR-Reach、MOST或汽车以太网的系统中。

近年来，汽车配置了许多附加功能，例如：高级驾驶辅助系统（ADAS）和车载信息娱乐系统（IVI）网络，缩小ECU尺寸并提高可靠性变得越来越重要。因此，ESD和浪涌保护装置也需要缩小体积并提高可靠性。TDK将在紧凑性、工作电压和电容方面进一步增加产品阵容，以便为广泛的汽车装置设计提供支持。

主要应用


  • 各种不同的汽车ECU
  • 汽车总线系统，例如：LIN、CAN、CAN-FD和FlexRay
  • 使用BroadR-Reach、MOST或汽车以太网的高级驾驶辅助系统（ADAS）和车载信息娱乐系统（IVI）应用


主要特点与优势


  • 小型尺寸1.0 mm x 0.5 mm x 0.5 mm
  • 与性能相当的现有元件相比体积减小75%
  • 工作温度高达150 °C
  • 通过AEC-Q200认证


关键数据


型号 型号
[mm]		 最大工作电压
[V DC]		 电容
[pF]
AVRH10C101KT4R7FA8 1.0 x 0.5 x 0.5 70 4.7
AVRH10C270KT150NA8 19 15 **
AVRH10C390KT500NA8 28 50 **

* 在1 MHz下
** 在1 kHz下

产品组合/应用概述 (TDK 与EPCOS 品牌产品)


  Case
size
[EIA]		 N°
lines		 VDC
[V]		 VBR
[V]		 CTyp
[pF]		 CMax
[pF]		 汽车总线和数据线
LIN CAN CAN-FD MOST FlexRay Ethernet
AVRH10C390KT500NA8 0402 1 28 39 50 65 〇 〇 〇 〇
CT0402S14AHSG 0402 1 16 28 10 15 〇 〇 〇 〇 〇
CT0402V150RFG 0402 1 16 175 2 - 〇
AVRH10C270KT150NA8 0402 1 19 27 15 19.5 〇 〇 〇 〇
CT0402S17AG 0402 1 19 32.5 15 - 〇 〇 〇 〇 〇
AVRH10C101KT4R7FA8 0402 1 70 100 4.7 5.7 〇
CT0603S14AHSG 0603 1 16 28 15 30 〇 〇
CT0603V150RFG 0603 1 16 150 3 5 〇
AVRM1608C270MTAAB 0603 1 17 27 30 - 〇 〇 〇 〇
AVRM1608C270MTABB 0603 1 17 27 15 - 〇 〇 〇 〇
CT0603K14G 0603 1 18 22 100 - 〇 〇
AVRM1608C270KT221M 0603 1 19 27 220 264 〇
AVRM1608C270KT2AB 0603 1 19 27 160 - 〇
AVRM1608C270KTACB 0603 1 19 27 60 - 〇 〇 〇 〇
CT0603K17LCG 0603 1 22 27 30 50 〇 〇
CT0603K25G 0603 1 31 39 90 - 〇 〇
CT0603L25HSG 0603 1 32 61 10 15 〇 〇 〇 〇 〇
CA05M2S10T100HG 0508 2 12 26 10 15 〇 〇 〇 〇
