• 搭载自动刷新功能、具有高可靠性的可支持并行ATA的控制器IC
• SLC NAND型闪存最大可支持64GByte

2016年11月14日

TDK株式会社（社长： 石黑 成直）研制出并行ATA连接的NAND型闪存控制IC GBDriver RA9系列产品，自2017年1月起开始发售。

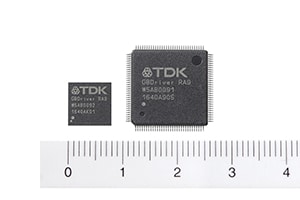

工业用途方面，依然对并行ATA接口有着诸多要求，GBDriver RA9在特别要求可靠性的用途方面，被特定为一款SLC类型的NAND型闪存产品。 此外，SLC类型的NAND型闪存中，包括2xnm新一代产品在内，支持8KByte/page、4KByte/page, 2KByte/page结构，所以可构建128MByte～64GByte的广泛容量的存储空间。程序包可从TQFP128pin, VFBGA121pin中选择。

GBDriver RA9与本公司的传统产品GBDriver RA8相比随机存取性能大幅提升。并且，ECC的纠错能力可提升至最高每512Byte为30bit，是原来的2倍。通过增设新的自动刷新功能，即使在与SLC类型的NAND型闪存组合使用的情况下，为了提高数据可靠性而在设计时留有余裕。包括此前受到客户好评的GBDriver的电源断开时的数据保全算法在内，飞跃性地提升了数据的可靠性。

此外，安装有高度的静态平均读写算法，可平均所有内存区域（程序块）的改写（消除）次数，最大限度地利用内存寿命。作为一种SMART（Self-Monitoring & Analysis Reporting Technology）信息，可获取所有存储块的改写（消除）次数，所以易对闪存进行定量化的寿命管理。

另外，该产品具有丰富的数据安全功能，不仅有ATA安全功能，也支持TDK原始安全功能。确保切实的安全，以防数据篡改或数据泄露。

TDK公司从2017年4月起针对搭载有此次开发的GBDriver RA9的CF卡、并行ATA SSD，依次推进产品化。

本产品将展于2016年11月16日～18日在太平洋横滨会展中心（Pacifico Yokohama）举办的IoT Technology 2016，届时敬请光临。

---

主要应用



• 数码相机、摄像机、智能电视、数字视频变换盒（STB）、CS转播调谐器等的一般AV设备
• 平板电脑、上网本电脑、移动接口设备（MID）、超级移动个人计算机（UMPC）等的移动信息终端、瘦客户机、RAID SSD等的信息IT设备及云计算系统
• 汽车导航系统、便携式导航设备（PND）、数字行车记录仪、数据记录仪、驾驶记录仪、后视监视器（Rear View Monitor）等的一般车载装置
• 多功能打印机（MFP）、办公投影仪、电话会议系统、电子黑板等所有OA设备
• 卡拉OK点播机、电子游戏机等所有娱乐设备、游戏设备
• 数字标牌、电子广告牌、电子POP等广告显示装置
• 半导体制造装置、数控机床、序列控制器、PLC（可编程逻辑控制器）、平板电脑、嵌入式CPU板等所有FA设备
• 自动检票机、自动售票机、月票售票机、列车运行管理系统、自动机票出票机、自动登机设备等所有站务设备
• 收银机等POS（Point of Sales）机、便利店/售货亭终端、ATM（自动取款机）等金融结算终端
• 图像诊断装置、血液分析装置、医疗PC、电子病历系统、DNA微阵列合成装置、生化自动分析装置、远程医疗系统、自动护理系统等所有医疗设备、数据分析设备
• 第四代手机4G数据通信系统（LTE-Advanced/WiMAX2）等，所有适合基站的通信广播设备及信息系统设备
• 智能电表、电网通信基础设施、电力设备自动控制系统、各种能源管理系统、楼宇空调系统等所有智能电网设备
• 生物体认证系统、出入管理系统、监控摄像机等所有安保终端、防盗设备
• 紧急地震速报系统和家用火灾警报器等防灾设备



主要特点和优势



1. 主接口
   支持PIO0～6 / Multiword DMA0～4 / UltraDMA0～6，可以Read: 50MByte/sec、Write: 30MByte/sec的速度访问。（闪存连接结构及在系统环境下。）
2. 对应闪存
   支持各闪存供应商的2KByte/page、4KByte/page及8KB/page结构的SLC（1Bit/Cell）类型的NAND型闪存。可构建128MByte至64GByte的NAND存储空间。
3. 装备全区域静态负载平衡算法功能
   采用TDK独创的静态负载平衡算法，可以测算全部存储区域（全区块）的擦写（删除）次数，均等地进行区块的擦写。由于OS等固定区域也定期进行均等化，因此闪存的使用寿命得以飞跃性地延长。同时，还可自由设定静态负载平衡范围（这种情况下，除静态负载平衡的设定区域外，其他区域实施动态负载平衡控制）。
4. 针对电源切断的算法
   采用独有的算法，减少发生牵连出错的风险，比如在写入中电源切断时，除写入对象数据以外的数据遭到破坏等。
5. 纠错・修复功能
   通过闪存判别，选择15bit ECC或30bit ECC，具有比NAND闪存的要求值更宽裕的纠错能力。
   此外，具有自动刷新功能，包括不怎么读取数据的区域在内，读取闪存中的所有数据，必要时自动进行纠错，所以可防止读取干扰错误、数据保持错误等而导致的数据消失。自动刷新功能在背景下进行处理，即使在纠错处理中，也几乎没有指令响应延迟现象。
6. 其他功能能
   • 1）全扇区数设定功能（分区功能） 数据区域可以1个扇区为单位进行增减。
   • （2）保护功能 搭载ATA标准的保护功能，可由客户设定和解除密码。所以，可进行单独认证等，保全重要数据。
   • （3）TDK原始安全功能（可选） 限制第三方访问NAND型闪存中存储的客户信息的一种功能（需另行签订保密合同）。
   • （4）支持SMART指令 使用SMART指令，可获取所有存储块的改写（消除）次数，所以易掌握闪存状态，切实进行寿命管理。
7. 解决方案支持
   TDK自2000年起开始自主开发、销售NAND型闪存控制器GBDriver系列。基于本公司技术向国内外客户提供技术支持，比如，在嵌入式产品市场有着强劲需求的FAE（Field Application Engineer）体制、可靠性监控功能方面提供安装支持等。



生产和销售计划



• 生产据点： 台湾
• 生产计划： 10万个／月
• 投 产： 2017年1月

关于TDK公司

TDK株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2016年度3月末，TDK的销售总额约为102亿美元，全球雇员92,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。
