• 最适合于可穿戴设备的世界最小※级别3.5x3.5x1.0mm (typ)
• 能与支持Bluetooth^® SMART Ready的产品简单通信
• 通过采用外部天线，扩大了产品设计自由度

2015年9月29日

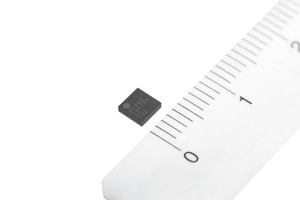

TDK株式会社（社长：上釜健宏）开发出了最适合于今后将飞速普及的可穿戴设备的超小型Bluetooth^® SMART (Low Energy)模块（产品名：SESUB-PAN-D14580）， 并已从2015年7月起开始量产。

本产品利用敝社独有的IC内置基板（SESUB），将支持Bluetooth^® V4.1 SMART标准的Dialog Semiconductor公司制造的DA14580内置于树脂基板内，并将水晶振子、电容等周边线路元件配置到基板上，从而使得本产品实现了作为Bluetooth^® V4.1 SMART模块的世界最小※级别（3.5x3.5x1.0mm）。该大小与分立器件相比，可减少60%以上的基板占有面积。

当前，继智能手机之后，眼镜型、手表型等可穿戴设备备受瞩目。可穿戴设备以无线通信方式与智能手机、平板电脑、PC等连接时，无线通信标准使用的是Bluetooth^® 。本产品因支持Bluetooth® 标准——Bluetooth^® 4.1 SMART（别名 Bluetooth^® Low Energy），与以往的Bluetooth^® 相比，电耗降低到1/4左右，实现了低电耗。模块采用电池驱动方式，最适合于要求小型、轻量、低电耗的可穿戴设备。

• ※ 截至2015年7月，据TDK调查

---

主要应用



• 保健／运动&健身器材
  （活动量计、体温计、血压计、血糖仪、心率仪等）
• 可穿戴式计算机
  （腕带型、手表型、眼镜型、鞋、帽子、衬衫等）
• 物联网、家庭娱乐设备
  （信标系统、薄卡器件、遥控器、传感器标签、玩具、照明设备等）
• PC周边设备
  （鼠标、键盘、演讲演示笔等）



主要特点与优势



• 为超小型模块（12mm2），可大幅降低封装面积
• 只需连接电源和天线，即可实现Bluetooth®通信
• 模块内内置了DC-DC转换器功能，实现低电耗
• 因是确保无线性能的模块，可降低硬件设计人员的设计负荷
• 因分立器件IC上的所有端子都已齐备，可全面运用IC功能



主要的电气特性 (数值为电源电压3.0V时)



• 通信标准：2.4GHz Bluetooth® V4.1 SMART (Low Energy)
• 无线输出电力： 0dBm（typ）
• 无线接收灵敏度： -93.5dBm(typ)
• 通信距离：10m（预计距离。因天线特性而异。）
• 消耗电流：发送时为 5.0mA，接收时为 5.4mA，待机时为 0.8uA
• 接口： UART / SPI+TM / I2C / GPIO / ADC



生产与销售计划



• 生产基地： 日本
• 预计生产： 30万个／月
• 开始生产： 2015年7月

• （注）Bluetooth^®、Bluetooth^® SMART是由Bluetooth Special Interest Group（SIG）所规定的标准。

关于TDK公司

TDK株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2015年度3月末，TDK的销售总额约为90亿美元，全球雇员88,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。
