• 支持-55℃～+150℃的宽温度范围
• 提高了机械强度
• 符合AEC-Q200

2015年5月20日

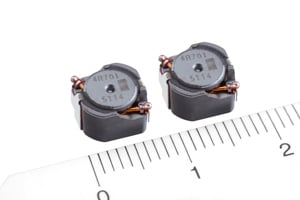

TDK株式会社（社长：上釜　健宏）开发出车载电源电路用功率电感器CLF7045NI-D，并将从2015年8月起开始量产。

近年来，随着汽车的电子化发展，电子控制单元（ECU）日益增加，在这些电源电路中都会用到功率电感器。敝社开发出高效率且高可靠性的功率电感器CLF7045NI-D系列（L：7.4×W：7.0×H：4.5mm），其可支持-55℃～+150℃的宽温度范围，也能够承受发动机舱内的严苛环境。

本系列还符合AEC-Q200。并且，凭借敝社独有的材料技术，选用高耐热性材料，并对断线部分引进熔接法，实现了无焊锡结构。此外，通过独有的结构设计，提高了机械强度，从而实现了在发动机控制模块（ECM）、安全气囊、ABS、前大灯等的ECU中的使用。还通过引进全自动流水线的制造工序，实现了高可靠性、高质量的产品供应。

本系列除了已有的6mm见方的CLF6045NI-D系列（L：6.3×W：6.0×H：4.5mm ）外，今后还将开发小尺寸的5mm见方、大尺寸的10mm见方、12.5mm见方产品，提供支持多种设计用途的丰富产品阵容。

---

主要应用



• 发动机控制模块（ECM）、安全气囊、ABS、前大灯等各类车载电子控制单元（ECU）



主要特点和优势



• 通过开发耐热性优异的材料实现了在-55℃～+150℃的宽温度范围内的使用
• 通过提高机械强度的独有结构设计，实现了高可靠性



主要数据



系列名称	电感［μH］ @100kHz	直流电阻［Ω］	额定电流1 ［A］	额定电流2 ［A］
CLF7045NI-D	1.0　～　470	0.009　～　1.200	8.5　～　0.41	6.5　～　0.46
CLF6045NI-D	1.0　～　470	0.011　～　1.300	6.7　～　0.28	4.80　～　0.41

*CLF-6045NI-D-为现有产品。

额定电流1： 基于电感变化率的情况下（低于标称值30%）
额定电流2： 基于温度上升的情况下（温度升高40℃）

关于 TDK 公司

TDK株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2015年度3月末，TDK的销售总额约为90亿美元，全球雇员88,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。

ダウンロード

• 带背景产品图片 (jpg: 0 Bytes; 96dpi)
• 无背景产品图片 (jpg: 0 Bytes; 96dpi)
• 新闻稿 (pdf: 0 Bytes; )

• 如欲获取更多有关本产品资料请点击http://product.tdk.com/system/files/_ja_catalog_datasheets_inductor_automotive_power_clf7045ni-d_ja.pdf
