• 实现业界最高额定电压范围（50～630V）与静电容量范围（100pF～220nF）
• 可抗恶劣的高温环境，150℃温度保证
• 符合AEC-Q200标准

2014年10月28日

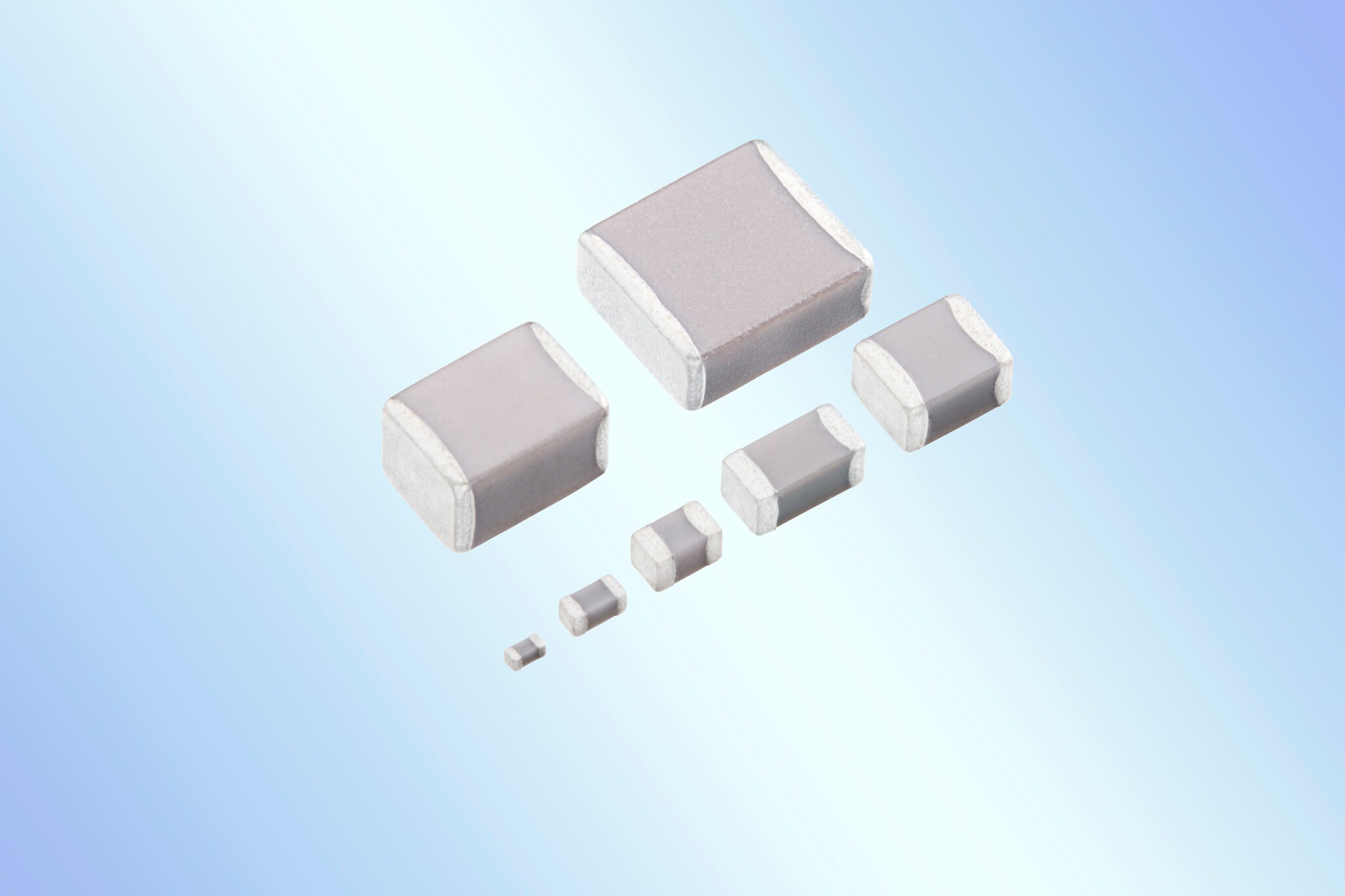

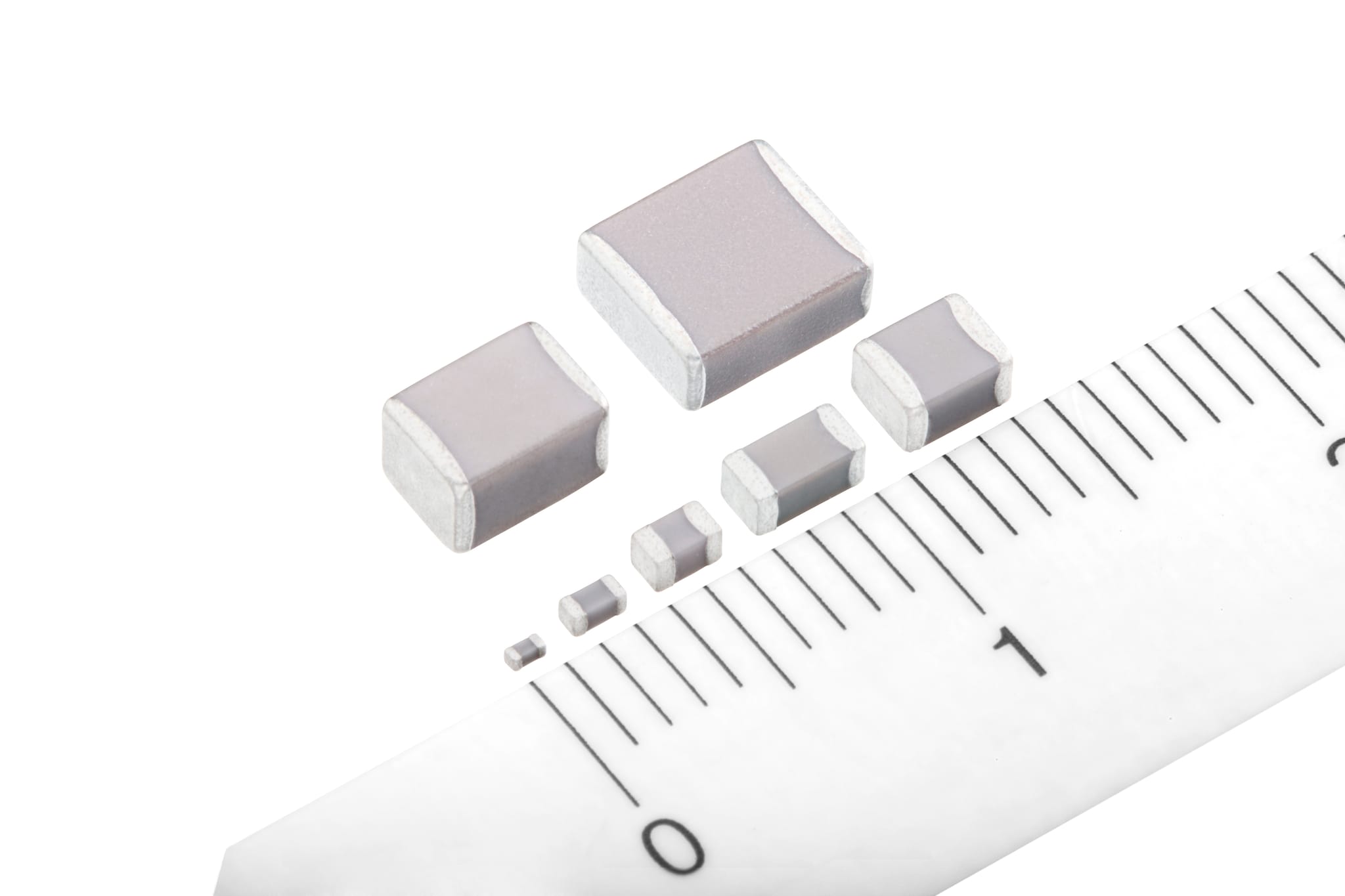

TDK 株式会社（社长：上釜 健宏）宣布已扩充支持车载、温度补偿用NP0特性（150℃温度保证）CGA系列的积层陶瓷电容器的产品阵容，实现了业界最高的额定电压范围（50～630V）与静电容量范围（100pF～220nF）。

近年来，对于汽车用途的电子元件的市场需求正随着电动汽车、混合动力车的普及，逐渐向电子化，以及高密集实装带来的电子元件的小型化、大容量化、高耐压化方向发展。因此，TDK为了对应这样的市场需求，活用作为公司基础技术的材料技术和多积层技术，在原有的广泛产品尺寸(JIS规格1005～5750：EIA规格0402～2220）中，将50～100V的额定电压范围增加至250～630V范围，实现了具备业界最高水准的额定电压范围（50～630V）与静电容量范围（100pF～220nF）、温度补偿用NP0特性（保证温度150℃）系列产品。

温度补偿用NP0特性（150℃温度保证）系列产品的静电容量基本上不会因DC偏压、温度、使用时间而产生变化，可按照设计保证输出值。

并且，该产品系列符合AEC-Q200标准，不仅可作为车载用途使用于汽车的引擎室，还可使用于工业机械等的各种电路（时间常数电路、滤波电路、共振电路、振荡电路、缓冲电路）等需要高可靠性的产品中。

该产品系列具备唯有TDK才能提供的产品形状※，额定电压与静电容量堪称业界最高。

• ※截止到2014年10月，TDK调查
  （3216, 3225, 4532, 5750サイズ）

---

术语



• NP0特性：温度特性 -55～+150℃（以25℃为基准），容量温度系数0±30ppm/℃



主要应用



• 汽车的引擎室等、需要高温设置的控制单元
• 需要高可靠性的各种电路（时间常数电路、滤波电路、共振电路、振荡电路、缓冲电路）等



主要特点和优势



• 可抗严酷的高温环境，150℃温度保
• 50V～630V的丰富产品阵容
• 100pF～220nF的大静电容量范围
• 符合AEC-Q200标准



主要数据



产品系列	外形尺寸（L×W）[㎜]	额定电压[V]	静电容量[F]
CGA2	1.0×0.5	50～100	100pF～1nF
CGA3	1.6×0.8	50～250	100pF～10nF
CGA4	2.0×1.25	50～450	100pF～33nF
CGA5	3.2×1.6	50～630	3.9nF～100nF
CGA6	3.2×2.5	50～630	8.2nF～100nF
CGA8	4.5×3.2	50～630	33nF～220nF
CGA9	5.7×5.0	50～450	100nF～150nF

关于TDK公司

TDK株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2014年度3月末，TDK的销售总额约为96亿美元，全球雇员83,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。

下载

• 带背景产品图片 (jpg: 0 Bytes; 300dpi)
• 无背景产品图片 (jpg: 0 Bytes; 300dpi)
• 新闻稿 (pdf: 0 Bytes; )

• 如欲获取更多有关本产品资料请点击
  https://product.tdk.com/info/zh/catalog/datasheets/mlcc_automotive_hightemp_zh.pdf
