  行业最小^※尺寸1.0×0.5×0.4mm。与以往产品相比体积减少61%。

2014年3月11日

TDK株式会社（社长：上釜健宏）开发出可满足智能手机，移动电话等移动设备的无线LAN2.4GHz频段/5GHz频段用的行业最小※1005尺寸的积层双工器，并已从2014年2月起开始量产。

随着智能手机等移动设备的小型轻量化及高速高频化，设备所搭载的电子元件也需要满足小型，薄型，轻量化的要求。

双工器使用于天线收发部位，是将2个高频段进行分配或混合的电子元件。该产品采用了将不同介电常数的不同材质层进行组合的同时烧结技术，进而通过陶瓷材料的薄层化及导电体的细线化，与以往的1608尺寸相比体积减少61%，实现了小型化，同时也实现了更高的衰减及低插入损耗。

该产品的温度使用范围为-40℃～+85℃，是用于移动设备的无线LAN、蓝牙高频电路中的元件。

• ※截止到2014年3月，TDK调查

---

主要应用



• 智能手机、移动电话等移动设备及模块的无线LAN、蓝牙RF接发电路部分



主要特点和优势



• 与以往产品相比体积减少61%，实现小型化以及与以往产品同等以上的特性
• 通过小型、薄型化，满足减少封装面积以及设备薄型化和模块内置化的要求



主要参数



产品名	DPX105950DT-6010B1
形状　[mm]	1.0×0.5×0.4max
Low Band插入损耗 [dB] at 2.4-2.5GHz	0.5max
High Band 插入损耗 [dB] at 4.9-5.95 GHz	0.8max
Low Band 衰减量 [dB] at 4.8-6.0 GHz	23min.
Low Band 衰减量 [dB] at 7.2-7.5 GHz	23min.
High Band 衰减量 [dB] at 0.0-2.7 GHz	23min.
High Band 衰减量 [dB] at 2.4-2.5 GHz	25min.
High Band 衰减量 [dB] at 9.8-11.9 GHz	20min.

Bluetooth^® ,是由Bluetooth Special Interest Group（SIG）所规定的标准。

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。

下载

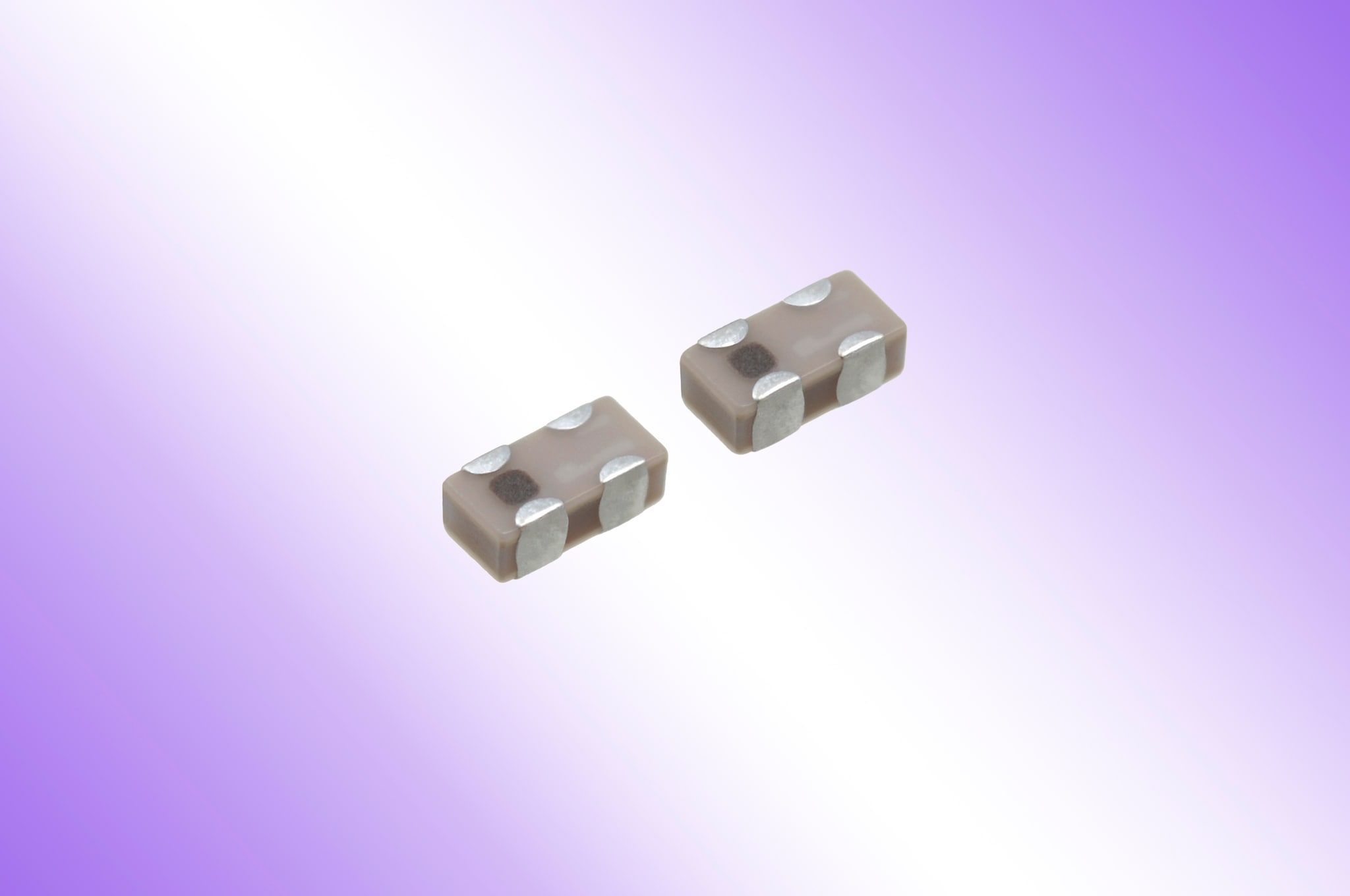

• 带背景产品图片 (jpg: 0 Bytes; 300dpi)

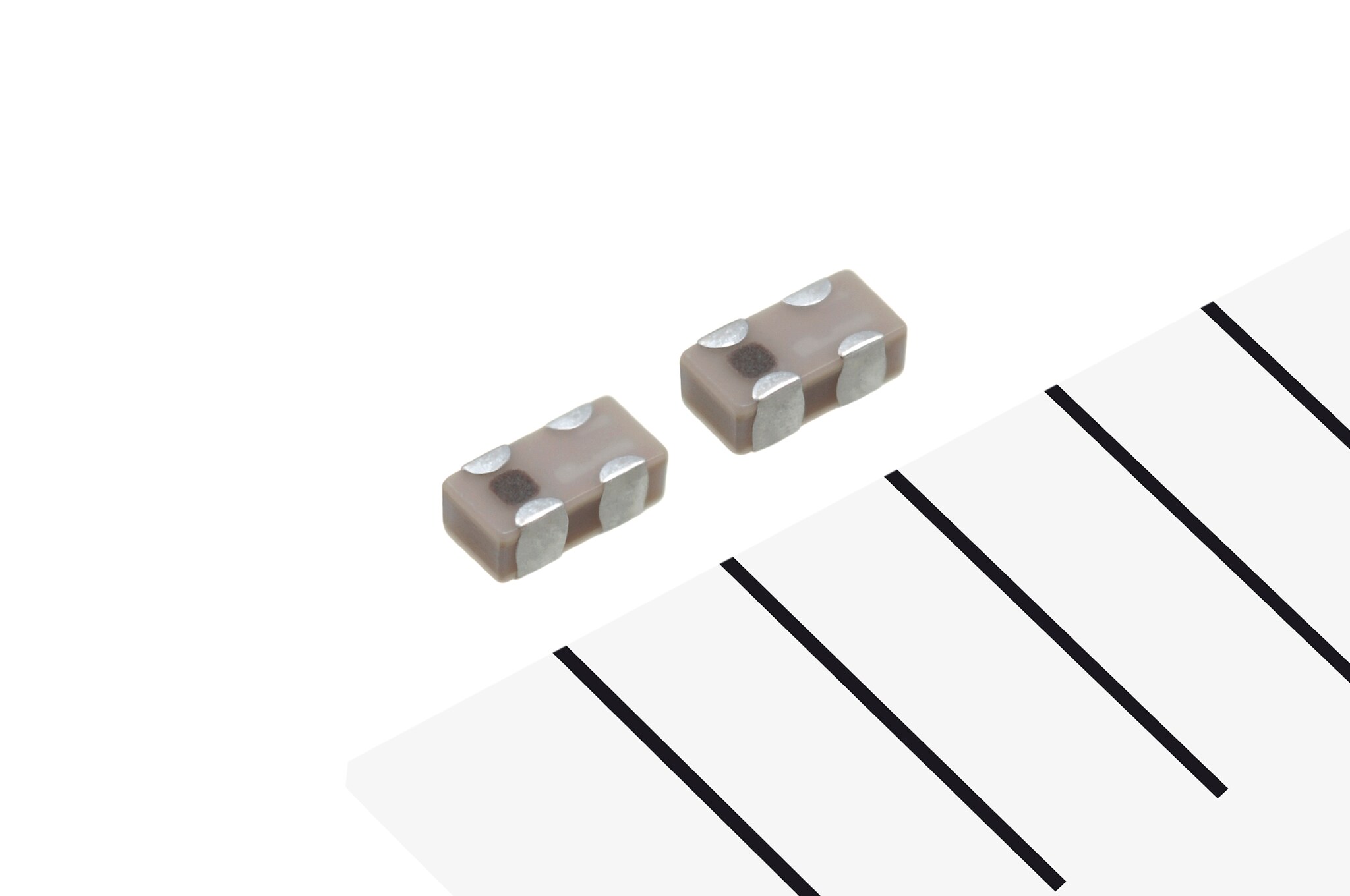

• 无背景产品图片 (jpg: 0 Bytes; 300dpi)
• 新闻稿 (pdf: 0 Bytes; )

• 如欲获取更多有关本产品资料请点击http://www.tdk.co.jp/tjfx01/jrf_dpx_dpx105950dt-6010b1.pdf
