• 尺寸为1.8inch HDD的一半，外形虽小却能达到SLC闪存、128GB的高容量
• 节省空间的同时通过搭载内部电源备用电路，断电耐受性达到行业最高水平

2013年11月5日

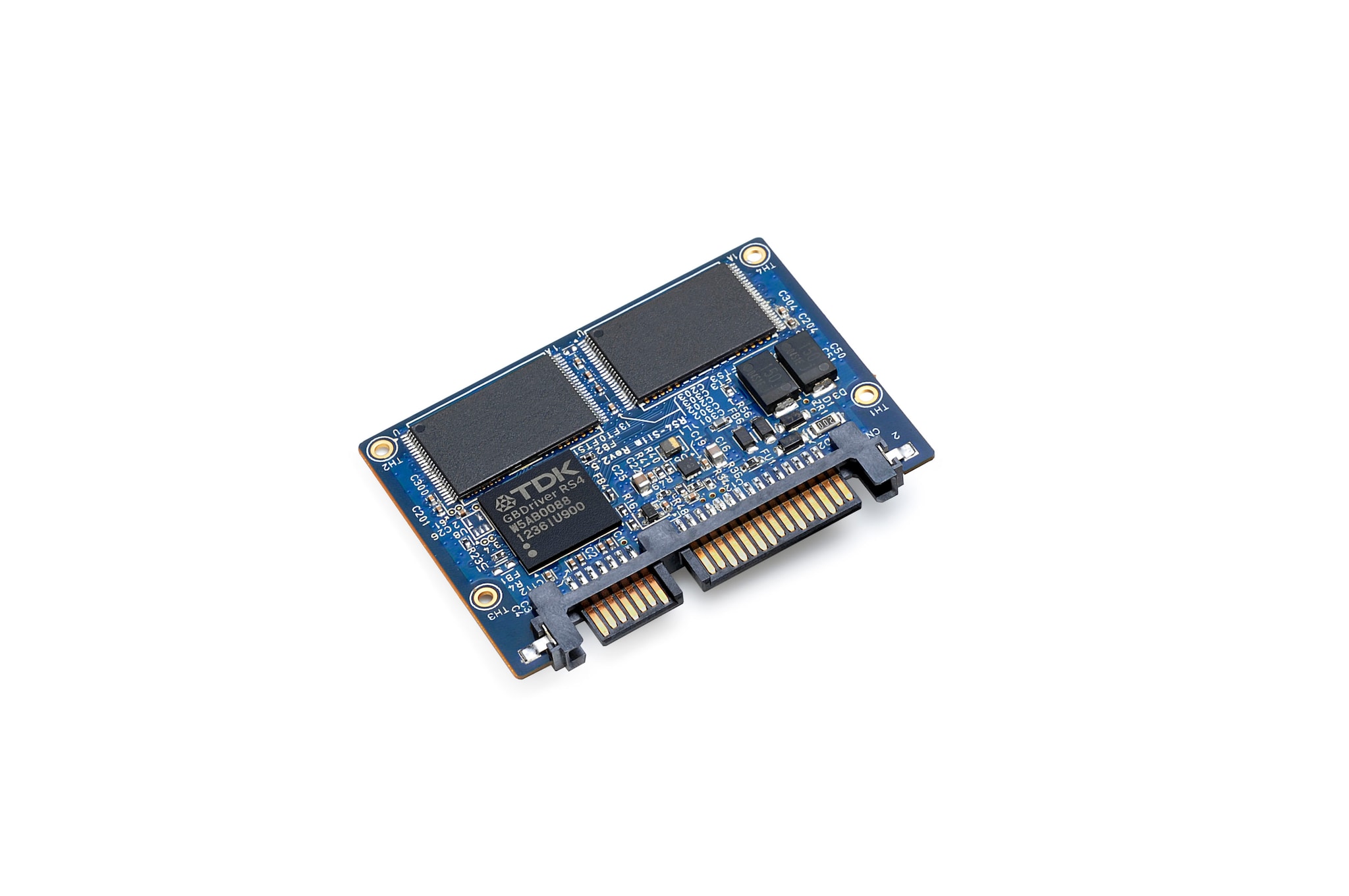

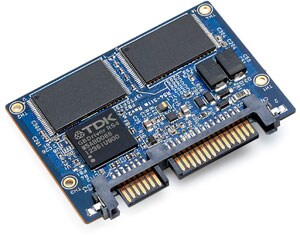

TDK株式会社（社长：上釜健宏）将于2013年11月开始销售尺寸为1.8inch HDD的一半，约54mm×40mm的支持串行ATAⅡ的工业用Half Slim Type NAND闪存模块SHG4A系列。产品尺寸虽小，却能达到SLC型NAND闪存、128GByte的容量。

SHG4A系列由于沿用了在2.5inch SSD上使用的SATA标准接口，因此是一款在客户的主机端设备上无需加装特殊接口即可使用的工业用Half Slim型SSD。此外，标准配备有受到工业顾客特别好评的GBDriver断电数据保全算法和内部电源后备保护电路，使其成为在工业领域受到青睐的、在应对电源故障方面功能强大的SATA Flash Drive 。

为了提高比以往产品更高的数据可靠性，新增了Enhanced ECC功能、读取重试功能，并把从现有的GBDriver继承而来的自动恢复功能、数据随机化功能、自动刷新功能组合在一起进行控制，这样的设计对未来闪存的发展趋势也具有适应余力。

另外，通过配备高水全区域静态负载平衡算法，对全存储区域（全区块）擦写（删除）次数进行平均化，可以最大限度地延长存储寿命。同时，作为SMART（Self-Monitoring & Analysis Reporting Technology）信息，可获得全存储区块的擦写（删除）次数，易于对固态硬盘（SSD）进行定量化的寿命管理。

数据安全功能也得到了加强。不仅是ATA的安全功能，还安装了AES*1 128bit加密功能。由于能够将数据加密写入NAND型闪存，因此可防止数据遭到窜改、泄漏，为数据安全提供了强有力的保障。

TDK的工业用SSD SDG4A系列，作为工业设备、嵌入设备所需的硬盘驱动器(HDD)的替代产品，是在高速性能、数据可靠性、存储寿命及数据安全等所有方面都实现了更高水平的SATA闪存驱动器。

---

术语



• AES: Advanced Encryption Standard的简称。是指以美国商务部联邦信息处理标准FIPS PUB197登录的区块加密处理方式。



主要应用



• 半导体制造装置、数控机床、序列控制器、PLC（可编程逻辑控制器）、触摸式电脑，嵌入式CPU板等的所有FA设备
• 自动检票机、自动售票机、月票售票机、列车运行管理系统、自动机票出票机、自动登机设备等所有站务设备
• 收银机等的POS（Point of Sales）机、便利店/售货亭终端、ATM（自动提款机）等金融结算终端
• 信息终端和瘦客户机PC、SATA RAID SSD等所有IT设备和云计算系统
• 汽车导航系统、数字转速表、行驶记录仪、汽车后视监视装置等的所有车载设备
• 多功能打印机（MFP）、商用投影仪、电话会议系统、电子黑板等所有OA设备
• 卡拉OK点播机、电子游戏机等所有娱乐设备、游戏设备 数字标牌
• 图像诊断装置、血液分析装置、医疗PC、电子病历系统、DNA微阵列合成装置、生化自动分析装置、远程医疗系统和自动护理系统等所有医疗设备、数据分析设备
• 第四代手机4G数据通信系统（LTE-Advanced/WiMAX2）等所有适用于基站的通信广播设备以及信息系统设备
• 第四世代携帯電話4Gデータ通信システム（LTE-Advanced/WiMAX2）等、基地局向け、通信放送機器や情報システム機器全般
• 智能电表、电网通信基础设施、电力设备自动控制系统、各种能源管理系统和楼宇空调系统等所有智能电网设备
• 生物认证系统、进出入管理系统、监视摄像头等所有安保终端、防盗设备
• 紧急地震快报系统和家用火灾报警器等所有防灾设备



主要特点



1. 1. 搭载本公司自行开发的NAND型闪存控制IC TDK GBDriver RS4
      在左右SSD性能和数据可靠性的存储控制器IC中采用了本公司自行开发的GBDriver RS4系列。同时，通过将NAND型闪存的最新规格和动向反映到控制器的设计上，从而谋求作为SSD的性能提升和不同代NAND存储器之间的兼容性，故可切实提供工业用途和嵌入式用途所需的以同一构件供给闪存存储以及高位兼容替代品的方案。
   2. 高速访问
      该产品符合Serial ATA Revision 2.6 Specification的标准与规格。可对应SATA Gen.1 (1.5Gbps)、Gen.2 (3.0Gbps)、NCQ指令。在保持高可靠性的同时，虽未搭载DRAM等缓存，却能实现Read180MByte/sec、Write 130MByte/sec*2。
   3. 装备全区域静态负载平衡算法功能
      采用TDK独创的全区域静态负载平衡算法，可以测算全存储区域（全区块）的擦写（删除）次数，均等地进行区块的擦写。由于OS等固定区域也定期进行均等化，因此闪存的使用寿命得以飞跃性的延长。例如，如果1天的写入数据量为10GB，容量16GB的SSD具有相当于200年以上的擦写寿命。同时，还可自由设定静态负载平衡（这种情况下，除静态负载平衡算法的设定区域外，其他区域实施动态负载平衡算法控制）。
   4. 加强断电耐受性
      通过搭载SSD控制器的对断电自有算法和SSD内部电源保护保持电路，可完全阻止在写入过程中因断电使写入对象数据外的数据遭到破坏的牵连性错误的发生，是对突发性电源故障具有很强应对能力的高可靠性SSD。
   5. Enhanced ECC功能
      通过闪存自动判别，可选择30bit、 44bit或71bit/1Kbyte的强有力ECC，与此同时面向要求更高可靠性的应用程序，通过使用所搭载SSD控制器GBDriver RS4具有的Enhanced ECC功能，可以把ECC的能力提高到71bit/512Byte（选配）。
   6. 读取重试功能
      随着NAND闪存的微小化，尤其是MLC闪存,很容易发生浮栅的电位变动。GBDriver RS4在从闪存读取数据发生ECC错误时，则会改变读取电位，重复进行再读取的动作，尝试读取出正常的数据。
   7. 数据随机配置功能
      写入数据时，为避免同一数据连续被写入，通过自动将各种不同的数据类型进行随机配置、写入闪存，使写入时不易发生比特错误。
   8. 错误修复功能
      通过搭载自动恢复功能，可自动修复因反复读取而发生的比特错误（读取干扰错误）。同时，凭借自动刷新功能读出包括不经常读取的区域在内的闪存上的所有数据，根据需要自动进行纠错，因此能够防止由于读取干扰错误、数据保留错误等而发生数据丢失的情况。自动刷新功能在后台进行处理，即便是在纠错过程中，也几乎不会延迟对命令的应答。
   9. 安全功能

      （1）AES128bit加密功能
      通过使用AES128bit加密功能，可自动对数据进行加密，再写入NAND型闪存中，从而可以防止个人信息和机密信息的泄漏或窜改。

（2）保护功能
该产品由于使用了ATA标准的保护功能，顾客可以自行设定或者解除密码，可安全地存储重要数据。

（3）TDK原创安全功能
通过主机和SSD进行相互验证，能够控制冒充的第三者的访问和响应（需要另签保密协议）。

• 支持ATA Trim指令
  通过ATA Trim指令，可以完全删除数据，因此可安心更换、废弃数据。同时，通过本指令可以删除不必要的数据，可以提高写入效率。
• 支持SMART命令
  使用SMART命令，可获取所有存储区块的擦写（删除）次数，易于掌握闪存的状态，可进行恰当的寿命管理。同时，可无偿使用我公司原创软件。
• 解决方案支持
  TDK自2000年起开始自主开发、销售NAND型闪存控制器GBDriver系列。无论是针对国内顾客还是国外顾客，TDK都充分发挥自主开发技术提供售后技术支持。比如，在嵌入式产品市场强烈需求的FAE（Field Application Engineer）体制、信赖性监控功能方面提供封装支持等。



*1) 符合美国商务部联邦信息处理标准FIPS PUB197
*2) 搭载SLC闪存。4通道连接时。受系统环境影响。

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。
