• 以0603尺寸实现行业最高水平的35Q特性（在1GHz时）

2013年7月23日

TDK株式会社（社长：上釜健宏）开发出了实现行业最高水平Q特性的积层工法高频电路用电感器MHQ0603P系列，并从2013年7月起开始量产。

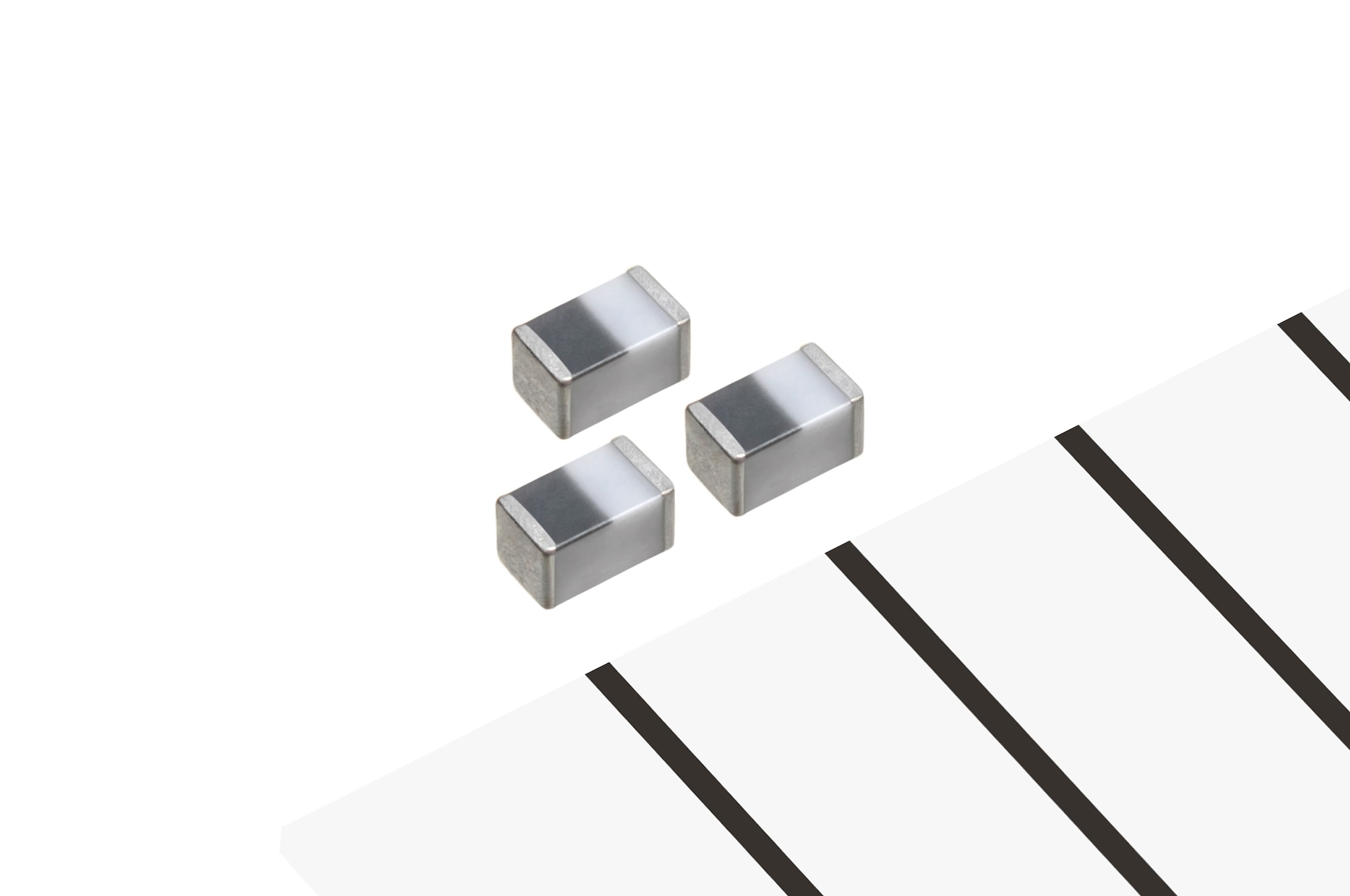

MHQ0603P（ L:0.65×W:0.35×H:0.35mm）系列在1GHz时Q特性提升至了35（电感值为3.9nH的情况），这与以往产品MLG0603W相比提高了25％。同时，该Q值也拥有与尺寸相同的绕线工法产品相当的高值。与以往的高Q产品阵容MHQ1005P (L:1.0×W:0.6×H:0.5mm)相比，体积减小26％，封装面积减小38％，实现了小型化，更进一步为节省空间做出了贡献。

该产品通过使用新的介电材料和内部电极材料，使得内部电极表面粗度趋于平滑，降低了高频损耗电阻。通过采用敝社独有的结构设计，以L:0.65×W:0.35×H:0.35mm的小尺寸，实现了高Q特性。

近年来，移动设备在多功能化的背景下，如何节省空间成为课题。我们将在节省空间的同时以高Q特性来满足高频电路的高效率化要求。

在以往高Q产品阵容1005（L:1.0×W:0.6×H:0.5mm ）尺寸之外，再加上本次的产品，今后我们将会提供更为丰富的产品阵容。

---

术语



• Q：表示在任意频率下的感抗与电阻之比，并以数值来表示其效率。Q值越高，越是具有损耗小的理想电感值的特性。



主要应用



• 智能手机、平板终端、蓝牙、Wi-Fi
• 移动通信各种设备的高频电路、高频模块（PA、VCO、FEM等）



主要特点



• 通过高Q特性，降低高频电路的损耗
• 与以往产品MHQ1005P相比，体积减少26％，封装面积减小38％，实现了小型化，有效节省了空间



主要参数



系列名称	MHQ0603P系列
电感值（nH）	0.6～39
Q	Min. 14～16（@500 MHz）、Typ. 30～40（@1GHz）
自谐振频率［GHz］	Min. 1.6～10
直流电阻［Ω］	1.94～2.71
额定电流［mA］	Max. 160～1,000

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

关于TDK-EPC公司

TDK集团的分公司TDK-EPC公司是先进的电子元件、模块和系统制造商，总部位于日本东京。 TDK-EPC于2009年由TDK公司无源元件事业部和爱普科斯(EPCOS)集团合并而成。产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW) 和模块、压电和保护元件以及传感器。

下载

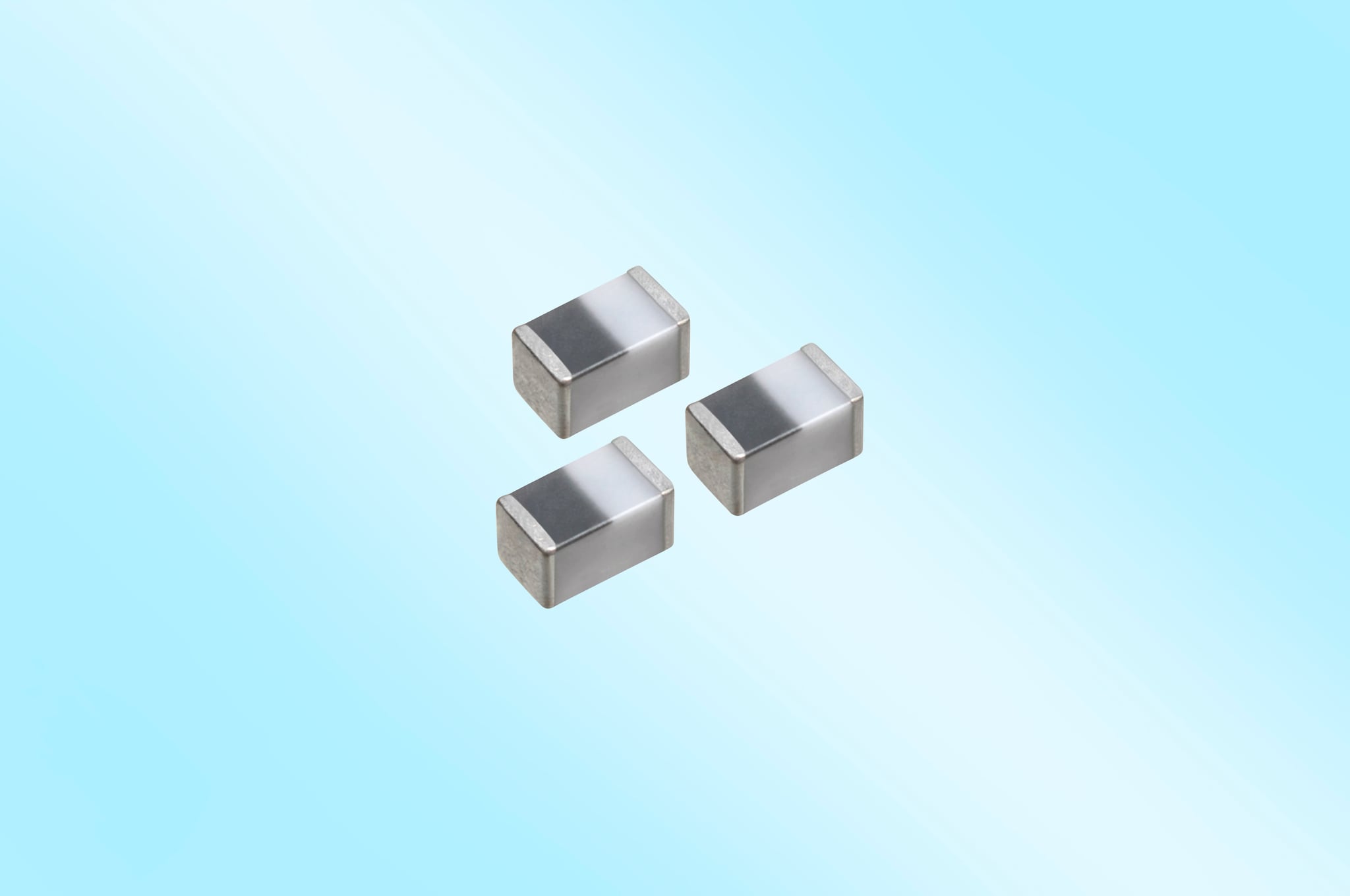

• 带背景产品图片 (jpg: 696.8 KB; 300dpi)
