• 行业最小尺寸3.2×3.2×2.8（mm）。与以往产品相比体积和封装面积分别减小30%
• 凭借自动卷线工法，实现质量稳定 变压器: LAN用小型SMD脉冲变压器的开发与量产

2013年6月25日

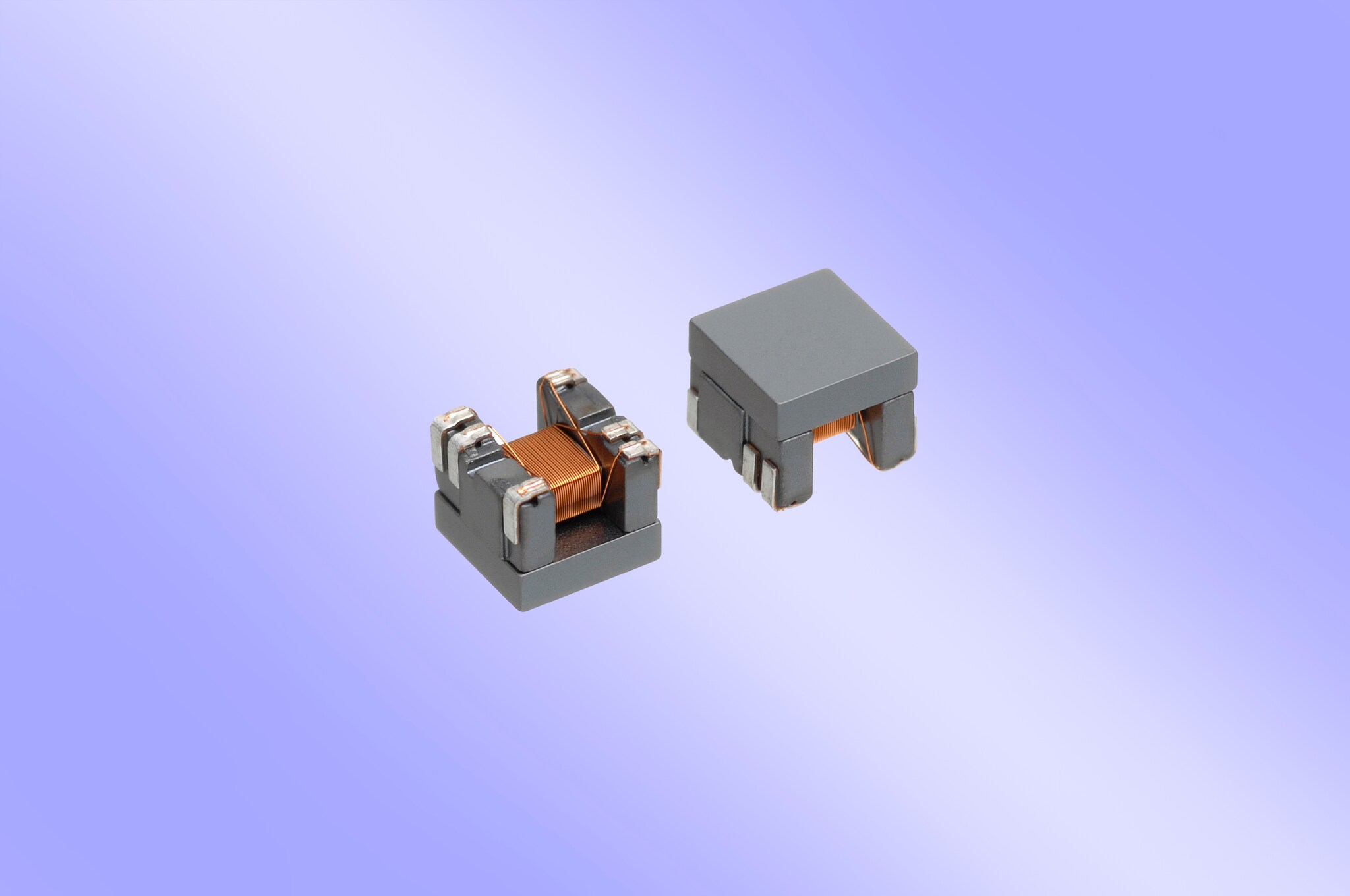

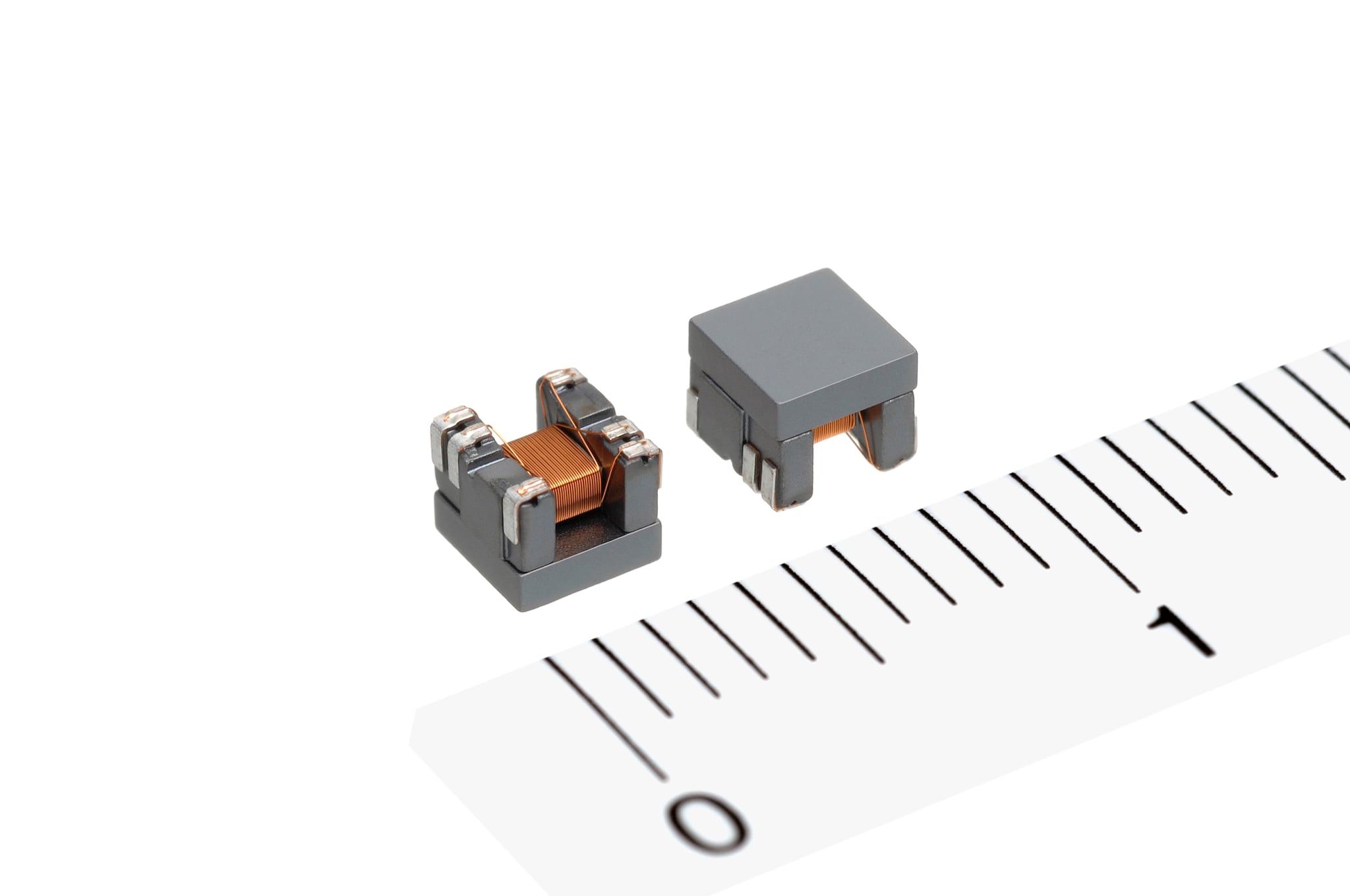

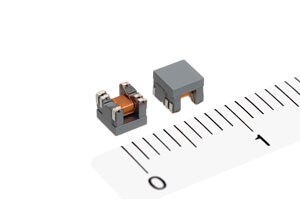

TDK株式会社（社长：上釜健宏）开发出LAN接口用的小型脉冲变压器ALT3232M系列，并从2013年7月起开始量产。

该产品在以往产品W:4.5×L:3.2×H:2.8（mm）的外形尺寸基础上进一步追求小型化，将体积和封装面积分别减小了约30%，实现了W:3.2×L:3.2×H:2.8mm的尺寸。如今，以太网的传输速度从100Mbps提高至1,000Mbps，传输量增加，脉冲变压器的搭载数量呈现增加趋势。由于1个基板搭载多个脉冲变压器，因此需要进行小型化，而该产品正满足了这一需求。

同时，以PC等的IT设备为首，近年来，液晶电视等AV设备也开始标配LAN端子。脉冲变压器是搭载于LAN接口上的关键部件。在高速传输脉冲信号的同时，还具有输出入间绝缘的功能。

TDK充分运用在SMD共模滤波器上积累的技术，凭借自动卷线工法构建了量产体制。能够有效控制手动卷线产生的特性偏差，保证高度可靠性和质量。

---

主要应用



• 笔记本电脑、数码家电等的LAN接口部分
• 各种通信设备等



主要特点和优点



• 通过小型化减小封装面积
• 凭借自动卷线，提高可靠性，稳定质量



主要数据



产品名称	匝数比 ①⑥②：⑤③④	电感值（μH） min.DCBIAS8mA］ ①-②　⑤-④	插入损耗（dB）max ［0.1～100MHz］ ①②-⑤④	线路电容（pF）max ［@100KHz］ ①-⑤
ALT3232M	1CT：1CT	150	2.5	25

＊端子布局图



生産・販売計画



• サンプル価格 ： 50円／個
• 生産拠点：中国／日本
• 生産予定：10万個／月（当初）
• 生産開始：2013年7月

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

关于TDK-EPC公司

TDK集团的分公司TDK-EPC公司是先进的电子元件、模块和系统制造商，总部位于日本东京。 TDK-EPC于2009年由TDK公司无源元件事业部和爱普科斯(EPCOS)集团合并而成。产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW) 和模块、压电和保护元件以及传感器。
