• 与以往产品（MMZ1005-E）相比，体积减小78%，面积减小64%，实现了小型化
• 在宽频带上实现了高阻抗（600Ω、1,000Ω均在100MHz时）

2013年5月21日

TDK株式会社（社长：上釜健宏）开发出了用于去除移动设备信号传输电路中的噪声成分的贴片型积层Gigaspira磁珠MMZ0603-E。

与以往的产品MMZ1005-E系列（1.0×0.5×0.5mm）相比，该产品体积减小78%、面积减小64%，实现了小型化，为电路的空间节省做出了贡献。同时，在100MHz上拥有电阻值为600Ω以及1,000Ω的两种高抗阻产品，因此仅需一个芯片即可高效去除宽频带上的噪声。特别是对于使用多个通讯频带的智能手机而言，该产品是最佳的噪声对策元件。而且，在1GHz上也分别实现了1,000Ω、1,800Ω的高阻抗。

对面向智能手机的被动元件而言，目前0.6×0.3mm尺寸正逐渐成为主流，为满足这一市场需求，该产品从2013年4月起开始量产。外形尺寸的小型化，不仅有利于节省封装面积，同时还有助于节约量产过程中的材料资源。

---

主要应用



• 智能手机、平板电脑、便携式存储音响、Bluetooth、W-LAN、GPS、HDD、数码照相机、数码摄像机



主要特点和优点



• 以0.6×0.3mm的小尺寸节省了封装面积
• 以一个芯片在宽频带上实现了高阻抗



电气特性



产品名	阻抗在 at 100MHz（Ω）±25％	阻抗在 at 1GHz（Ω）±40％	直流电阻 （Ω）max.	额定电流 （mA）max.
MMZ0603S601E	600	1000	1.60	150
MMZ0603S102E	1000	1800	2.60	125

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

关于TDK-EPC公司

TDK集团的分公司TDK-EPC公司是先进的电子元件、模块和系统制造商，总部位于日本东京。 TDK-EPC于2009年由TDK公司无源元件事业部和爱普科斯(EPCOS)集团合并而成。产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW) 和模块、压电和保护元件以及传感器。

下载

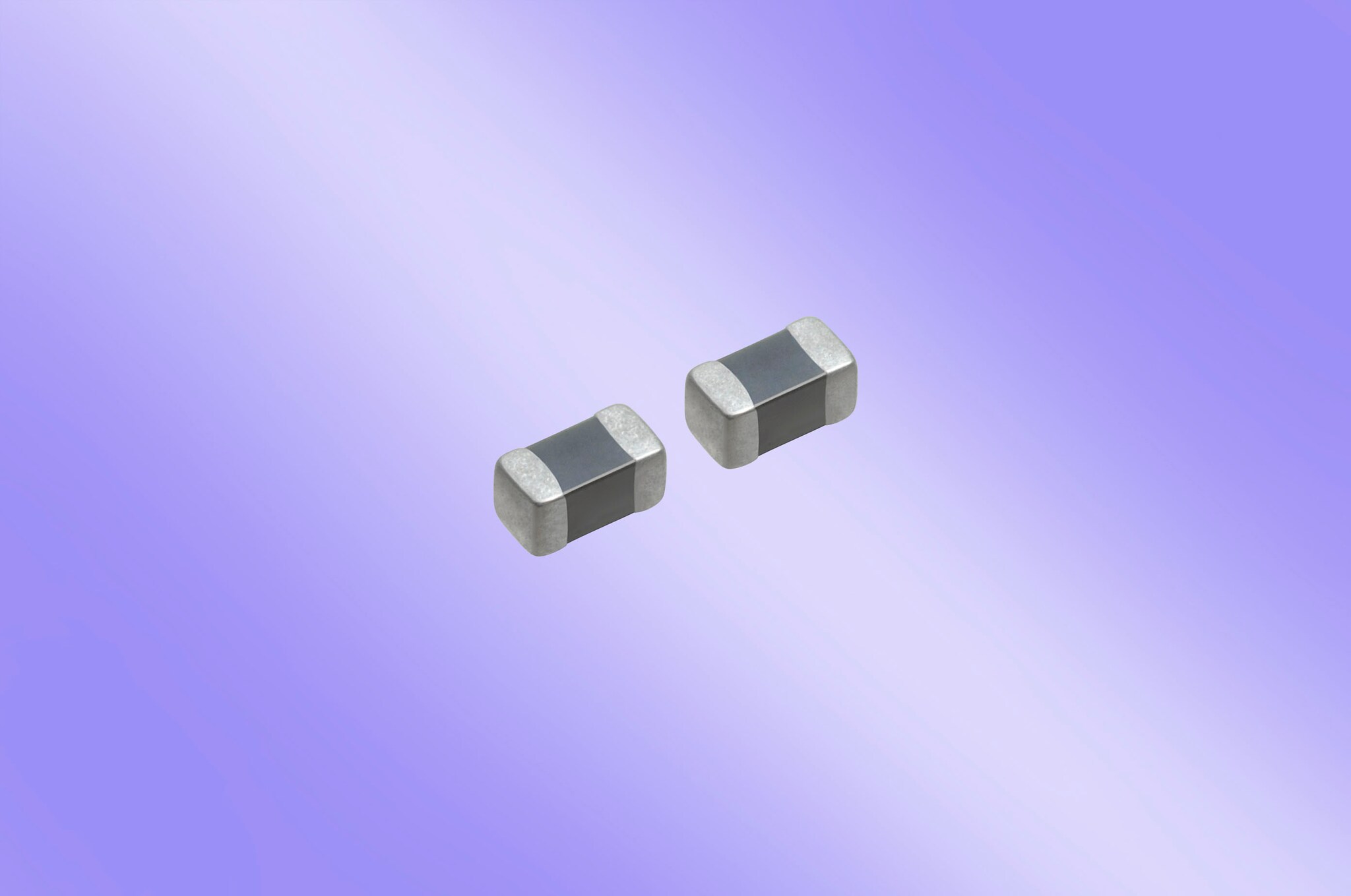

• 带背景产品图片 (jpg: 115.2 KB; 300dpi)

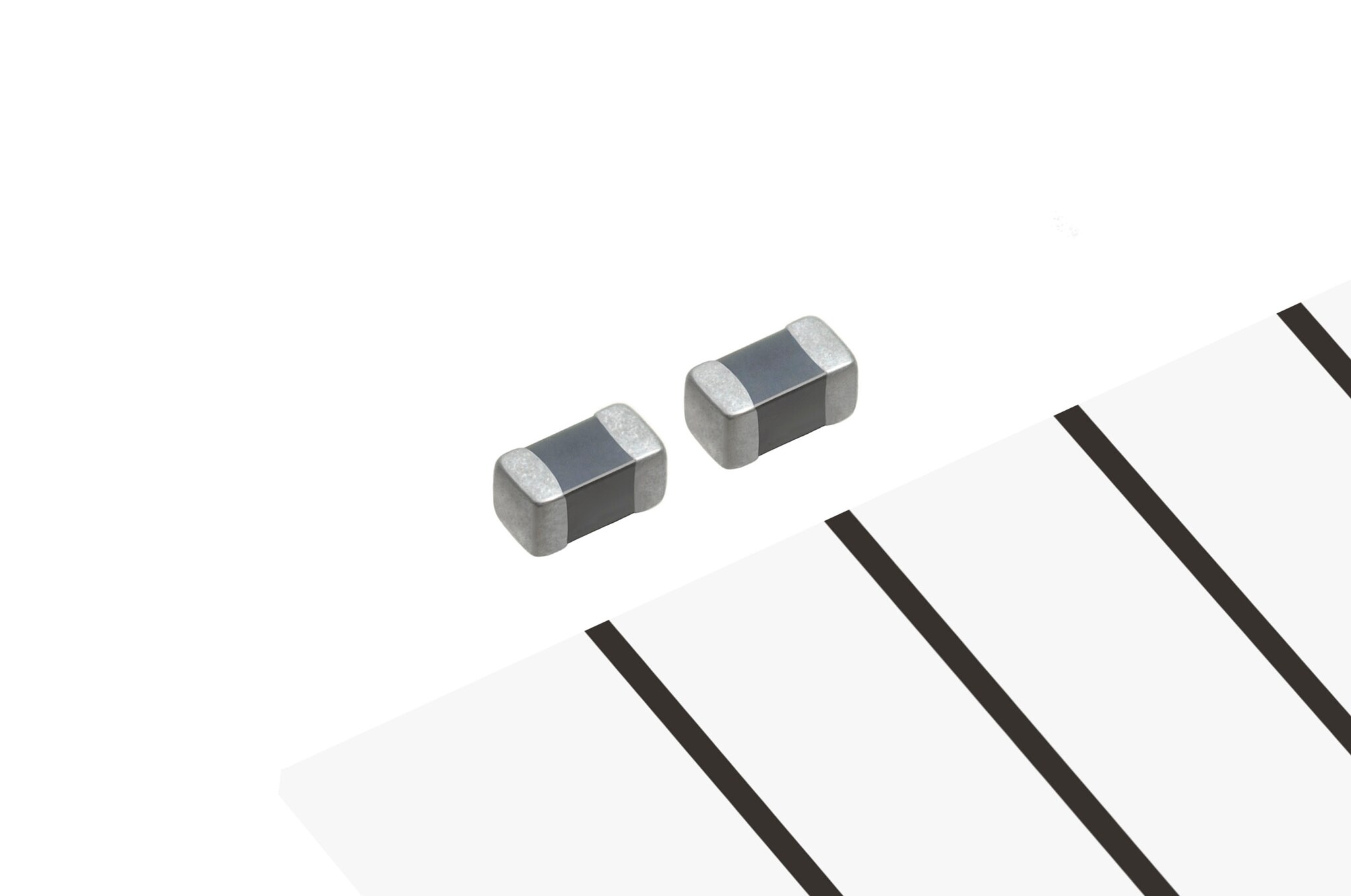

• 无背景产品图片 (jpg: 198.7 KB; 300dpi)
• 新闻稿 (pdf: 193.6 KB; )

• 如欲获取更多有关本产品资料请点击http://www.tdk.co.jp/tjfx01/j9412_mmz.pdf
