• 可支持最新16kByte/page、8kByte/page及4kByte/page等各种结构的NAND型闪存、最大可支持1TB的SSD
• 搭载Enhanced ECC功能、读取重试功能的高速、高可靠性SATA SSD控制器

2012年11月6日

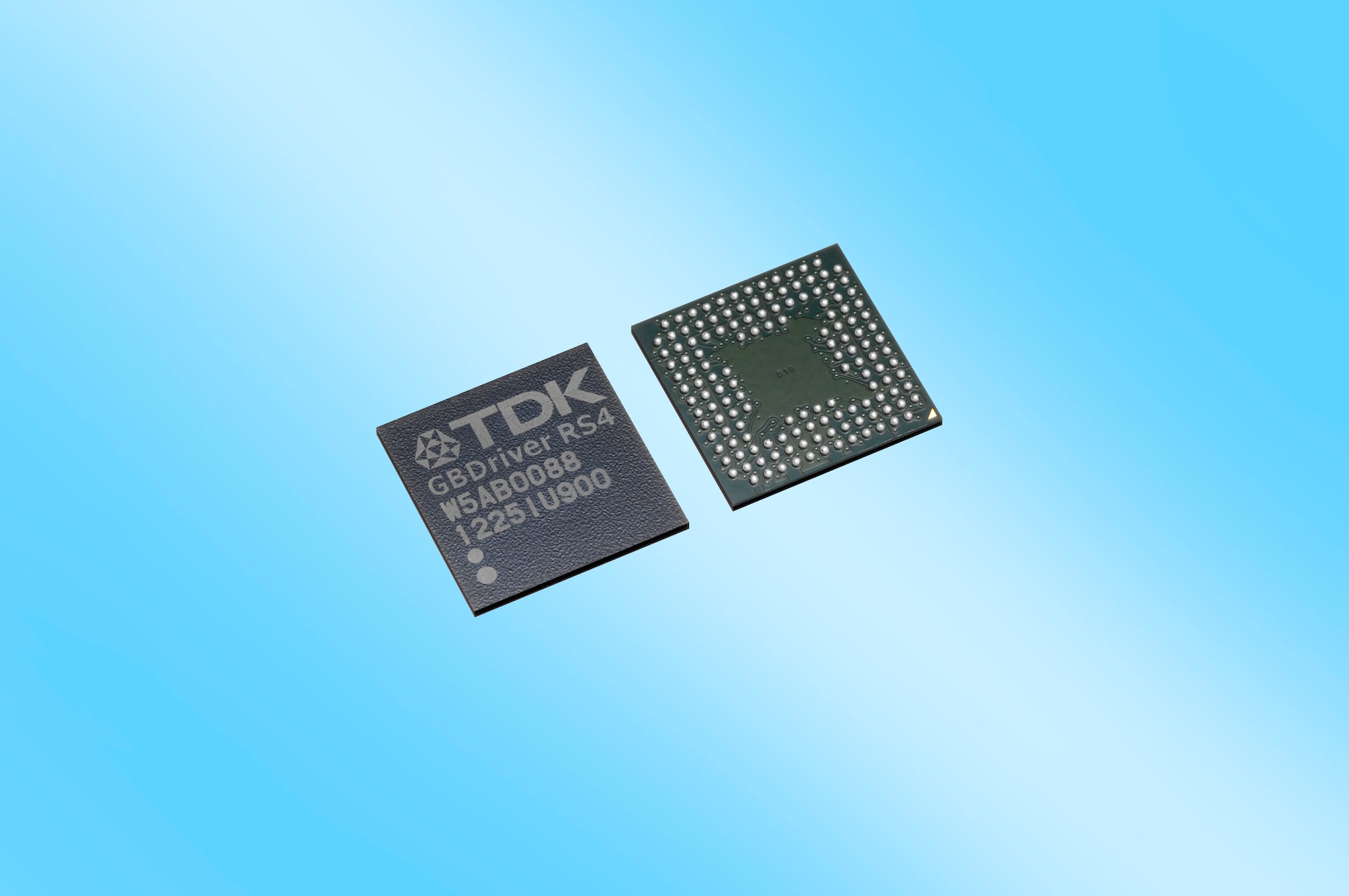

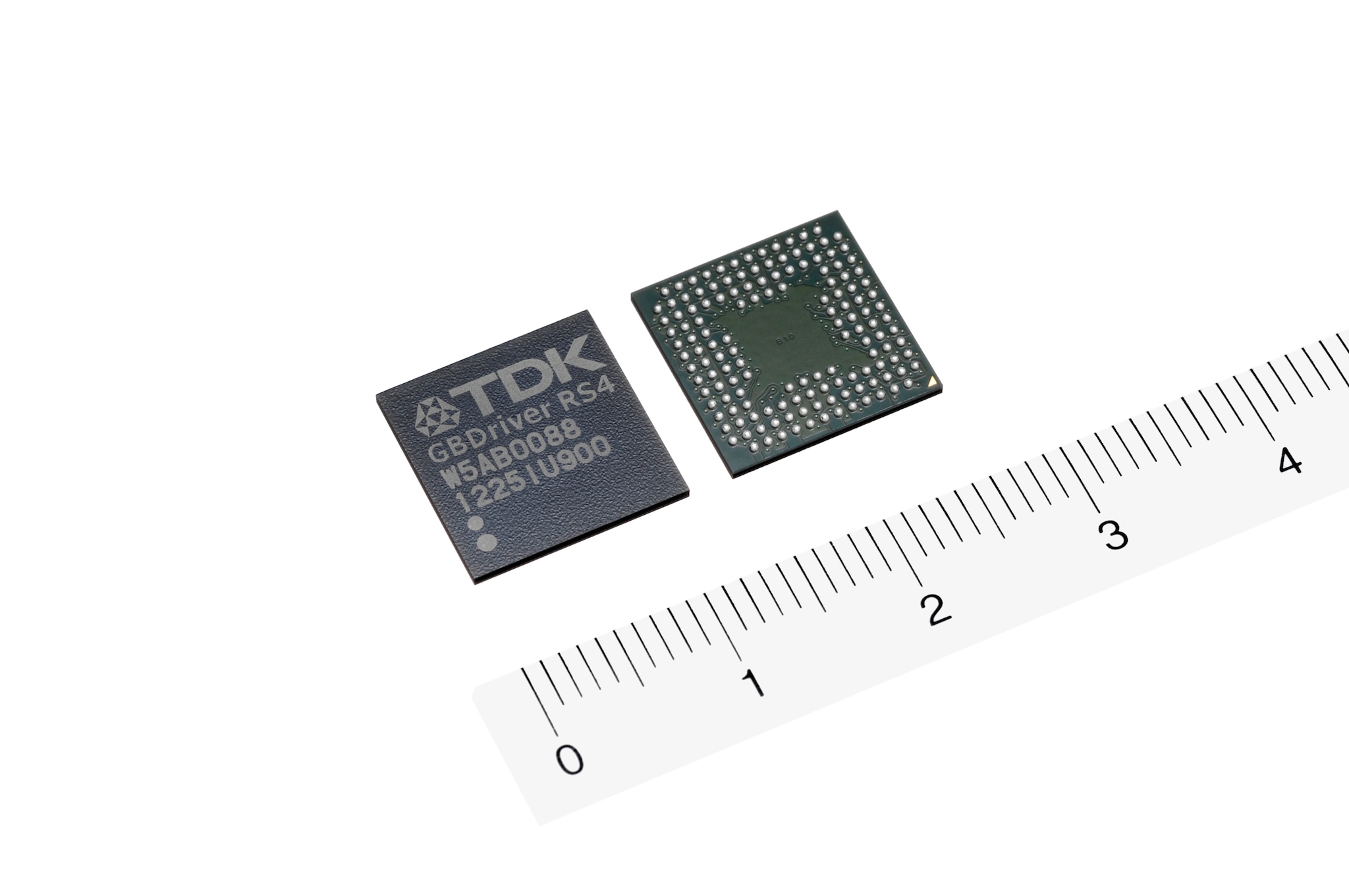

TDK株式会社（社长：上釜健宏）开发出支持串行ATA 3Gbps的NAND型闪存控制IC GBDriver RS4系列，并从1月起开始发售。

GBDriverRS4是实现了高速接入（执行速度为180MByte/sec）的高速SATA控制器IC。所支持的闪存，不仅包括最新的1xnm代、2xnm代的16KByte/page的SLC（2值）、MLC（多值）NAND型闪存，还包括8KByte/page，4KByte/page等各种结构的NAND型闪存，用户通过选择最合适自己的闪存，可在512MByte～1TByte的宽容量范围内构建高速SATA存储。

进行高速控制的同时，还在使用最新MLC型NAND闪存的基础上，追加了为提高数据可靠性所必不可少的读取重试功能。此外，通过配合使用从现有GBDriver系列沿用的自动恢复功能、随机数据功能、自动刷新功能等，使得产品设计具备了可应对未来闪存变化的能力。包括迄今得到客户好评的GBDriver电源切断时的数据保全算法在内，数据可靠性得到了飞跃性的提高。

进而，还新增加了对于想要强化数据可靠性的用户来说最合适的Enhanced ECC功能，可以将ECC从512Byte扩大到71bit。另外，通过配备高水平全区域静态负载平衡(Static wear leveling)算法，对全存储领域（全区块）的擦写（删除）次数进行平均化，可以最大限度地延长存储寿命。作为SMART（Self-Monitoring & Analysis Reporting Technology）信息，可获得全存储块的擦写（删除）次数，因此易于对闪存存储进行定量化的寿命管理。

安全功能也非常充足。不仅安装了ATA的安全功能，还搭载了AES^*128bit加密功能。由于能够将数据加密写入NAND型闪存，因此可防止数据遭到窜改、泄漏，为数据安全提供强有力的保护。TDK将自2013年4月起逐步销售搭载GBDriverRS4的NAND模块（SSD等）。

用语集



• AES: Advanced Encryption Standard 的简称。是指以美国商务部联邦信息处理标准FIPS PUB197 登录的区块加密处理方式。



主要应用



• 半导体制造装置、数控机床、序列控制器、PLC（可编程逻辑控制器）、触摸式电脑、内嵌CPU板等所有FA设备
• 自动检票机、自动售票机、月票售票机、列车运行管理系统、自动机票出票机、自动登机设备等所有站务设备
• 收银机等的POS（Point of Sales）机、便利店及站内小卖店终端、ATM（自动提款机）等金融结算终端
• 数码照相机、摄像机、智能TV、蓝光光盘（BD）TV、BD播放机、BD刻录机、机顶盒（STB）、CS广播调谐器等所有AV设备
• 智能手机、平板PC、上网本PC、移动互联网设备（MID）、超级移动电脑（UMPC）等移动信息终端以及瘦客户机、SATA RAID SSD等所有信息IT设备和云计算系统
• 汽车导航系统、便携式导航设备（PND）、数字行车记录仪、数据记录仪、行驶记录仪、汽车后视监视装置（Rear View Monitor）等所有车载设备
• 多功能打印机（MFP）、商标打印机、条码打印机和商用投影仪、电话会议系统、电子黑板等所有办公自动化设备
• 卡拉OK点播机、电子游戏机等所有娱乐设备、游戏机
• 数字标牌、电子广告牌和电子POP等广告显示装置
• 图像诊断装置、血液分析装置、医疗PC、电子病历系统、DNA微阵列合成装置、生化自动分析装置、远程医疗系统和自动护理系统等所有医疗设备、数据分析设备
• 第四代手机4G数据通信系统（LTE-Advanced/WiMAX2）等所有适用于基站的通信广播设备以及信息系统设备
• 智能电表、电网通信基础设施、电力设备自动控制系统、各种能源管理系统和楼宇空调系统等所有智能电网设备
• 生物认证系统、进出入管理系统、监视器等所有安全终端、防盗设备
• 紧急地震速报系统和家用火灾报警器等所有防灾设备



主要特点和优势



1. 主控（host）接口
   该产品符合Serial ATA standard Rev. 2.6的标准与规格，可对应Gen1:1.5Gbps、Gen2:3.0Gbps，实现高速读取与写入，读取速度为180MByte/s，写入速度为130MByte/sec。（以上按照Crystal Disk Mark3.1测定，并受快闪连接结构和系统环境影响。）
2. 所支持的闪存
   支持各闪存供应商的4KByte/page、8KByte/page及16KB/page 结构的NAND型闪存。支持SLC（2值）闪存和MLC（多值）闪存。可在SLC和MLC上分别构建从512MByte至512GByte以及从2GByte至1TByte的SATA快闪存储。
3. 全区域静态负载平衡(Static wear leveling)功能装置
   采用 TDK 全区域静态负载平衡(Static wear leveling)算法，可以测算全存储领域（全区块）的擦写（删除）次数，均等地进行区块的更换。对OS等固定区域也定期进行均等化，使得存储寿命得到飞跃性的提高。同时，可自由设定静态负载平衡范围（这种情况下，除静态负载平衡区域的设定区域外，其他区域实施动态负载平衡控制）。
4. 断电容错算法
   由于采用TDK独创的算法，当数据当写入过程中发生断电现象时，可以降低对读取对象以外数据的破坏以及关联数据出现错误的风险。
5. Enhanced ECC功能
   即使在通常使用情况下，也可根据对闪存的判别，选择30bit ECC、44bit ECC或者71bit/1Kbyte等强有力的ECC。而对于那些追求更高可靠性的应用程序，可通过使用GBDriver RS4的Enhanced ECC功能，将ECC能力提高到71bit/512Byte。
6. 读取重试功能
   随着NAND闪存的微型化，尤其对于MLC闪存而言，在数据存储后搁置等情况下，容易出现浮置栅极的电位变化。当读取一次后发生ECC错误时，会改变读取电位，并再次读出。
7. 数据统计功能
   写入数据时，为避免同一数据连续被写入，自动将各种不同的数据类型随机配置进行写入，不易发生比特错误。
8. 纠错与修复功能
   通过搭载自动恢复功能，自动修复因反复读取而出现的比特错误（读取干扰错误）。同时，凭借自动刷新功能，读取包括不经常读取的区域在内的闪存上的所有数据。因根据需要自动进行纠错，故能够防止由于读取干扰错误、数据保存错误等而发生数据丢失的情况。自动刷新功能在后台进行处理，即便是在纠错过程中，也几乎不会导致命令延迟。
9. 搭载了AES128bit模式的自动加密功能
   由于搭载了 AES128bit 模式的加密功能，可以自动将数据进行加密并写入NAND 型闪存中。 从而可以防止个人信息和机密信息的泄漏和窜改。
10. 支持ATA Trim指令
    通过ATA Trim指令，可以完全删除数据，因此在更换、废弃时更加令人放心。同时，通过本指令可以删除不必要的数据，能够提高写入效率。
11. その他の機能
    • （1）全扇区（sector）数设定功能（包括clipping功能）
      数据区域分割的逻辑块数量可以按1个扇区单位进行增减。例如，通过减少逻辑块的数量，可以延长闪存的可擦写次数。反之，对于无需长寿命的产品，可以通过增加逻辑块的数量，最大限度地增加存储容量。
    • （2）安全（密码）功能
      该产品由于使用了ATA标准的保护功能，顾客可以自行设定或者解除密码。从而顾客可自行认证，安全地存储重要数据。
    • （3）支持SMART指令
      使用SMART指令，可以得知全部存储区块的擦写（删除）次数，因此，非常容易掌握闪存的状态，从而可以对使用寿命进行准确的管理。
12. 技术支持
    TDK自2000年起开始自主开发、销售NAND型闪存控制器GBDriver系列产品。无论是针对国内外顾客还是国外顾客，TDK都充分发挥自主开发技术给予售后技术支持。比如，嵌入式产品市场强烈需求的FAE（Field Application Engineer）体制、信赖性监控功能的实际安装支持业务等。



生産・販売計画

关于 TDK 公司简介

TDK公司是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括TDK和爱普科斯两大品牌的各类被动元件、电源装置、HDD磁头、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络，公司以成为电子元件的领先企业为目标，重点开展以下市场，如信息和通信技术以及消费、汽车和工业电子领域。2012年度3月末，TDK的销售总额约为99亿美元，全球雇员79,000人。
