纤薄无线充电技术为汽车与智能手机的融合提供支持

无线充电是汽车智能手机的应用要素，但在技术上具有挑战性

汽车和智能手机之间的互用性正在持续发展。在北美洲和欧洲，配备可“镜像”智能手机屏幕的显示/音频系统的汽车变得越来越受欢迎，且导航应用和地图也被广泛应用于此类系统中。

近年来，市场上已经有些汽车配备仅使用智能手机而不用物理钥匙（采用近场通信（NFC*1）等技术）就能开/锁车门和发动引擎的系统，并开始引起人们的关注。以这种方式连接智能手机和汽车的服务被称为虚拟钥匙，因为它们无需使用物理钥匙，预计将促进汽车共享等服务的发展。根据日本矢野经济研究所的调查，到2022年全球配备虚拟钥匙的汽车市场规模预计将扩大到5030万辆（关于虚拟钥匙的全球市场趋势和预测，日本矢野经济研究所，2019年7月17日公布）。

利用虚拟钥匙，就可以通过智能手机来识别驾驶人员，这使收集信息变得容易。这一技术有望用于车载信息娱乐系统（IVI），即提供信息和娱乐的通信系统。人们认为，在车内通话、收发信息、播放音乐、使用汽车导航等功能应成为一种更加便捷和愉悦的体验。

汽车和智能手机互用场景

随着汽车与智能手机的互用性不断发展，智能手机车载充电功能开始成为人们关注的焦点。人们对配备无线充电系统的汽车尤为感兴趣。利用此类系统，用户只需将其手机置于车内的某个位置即可给手机充电，无需像过去那样使用充电线。然而，在传统的无线充电系统中，传输电力的充电单元较为笨重，从而限制了其在车内的安装。显然，人们需要更纤薄的充电单元。但为满足虚拟钥匙的需求，还需要集成近场通信（NFC）。

汽车无线充电印刷线圈解决方案的厚度，仅为传统产品的五分之一

TDK专为车内使用而开发的无线充电印刷线圈可解决这些问题。采用专有印刷线圈技术可大大减少线圈单元的厚度。新产品将成为同时支持磁功率分布（MPP*2）和扩展功率分布（EPP*3）的创新性产品，是无线电力传输的新技术标准。此外，TDK 的专有电镀技术将其厚度减少到只有近1mm。

过去，必须将至少三个传统绕线型线圈整合在一起才能填充所需充电区域，而新型印刷线圈只需用一个线圈即可覆盖整个充电区域。更纤薄、更少的线圈意味着可显著缩小电路板的尺寸。不仅可以在中控台上实现无线充电，还可以在车门储物格、后排座椅以及其他过去难以安装充电单元的地方实现无线充电。利用 MPP 技术，将线圈与小磁铁组合，解决了充电过程中的移位问题，使充电更精准、更快速。这也减少了在汽车运行过程中产生的偏移，使其成为理想的车载充电单元。

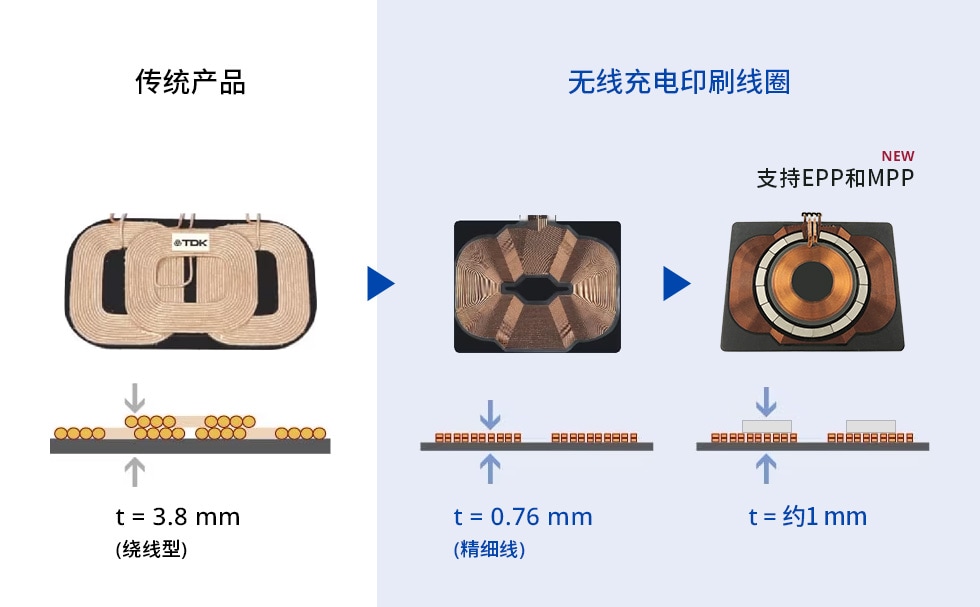

传统产品与新型无线充电印刷线圈比较

传统设计需要三个线圈，但TDK的新型无线充电线圈只需一个即可。将薄膜处理技术成功用于精细线制造，使其厚度减少到传统产品的近五分之一（0.76mm）。即使是新型号在传统印刷线圈上堆叠一个与磁铁兼容的圆形线圈，其厚度也只有近1mm。

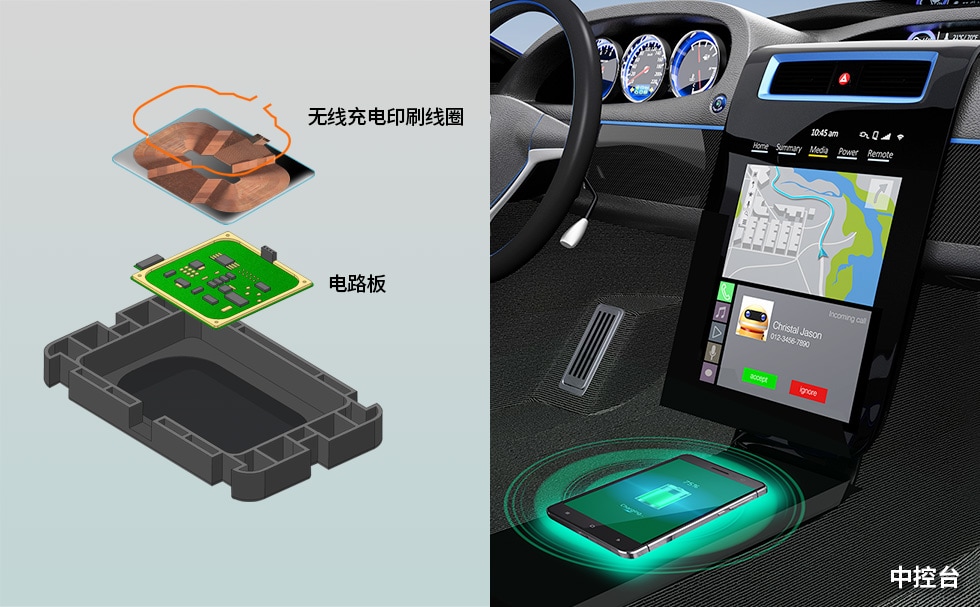

无线充电印刷线圈的应用示例

无线充电印刷线圈的另一个特点就是集成了NFC天线。过去，安装NFC天线，除了无线充电线圈外，还需要其自己的电路板。TDK通过将无线充电线圈与NFC天线集成，解决了这一问题，从而实现了超薄设计。

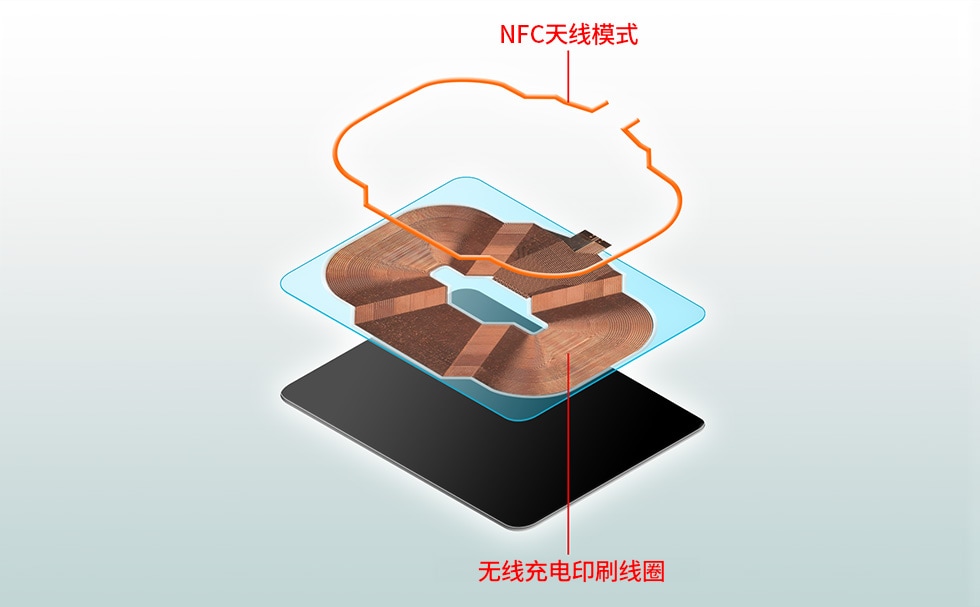

集成式NFC天线

这种汽车无线充电印刷线圈的厚度仅为传统产品的五分之一，是TDK利用自成立以来就开始培育的铁氧体等磁性材料技术，以及HDD磁头等电子元件的薄膜处理技术的研发成果。负责这款产品的通信设备事业部主管千代宪隆讨论了无线充电印刷线圈的未来前景。

“随着智能手机的无线充电功能变得越来越重要，我们希望帮助大家创造一个不必随身携带充电器或移动电池的生活。具体来说，我们的目标就是创造更多可以为各种智能手机充电的地方，只要将手机放在那里即可，例如车内、咖啡馆或餐厅的桌子上、车站或机场等候区等。我们相信纤薄线圈将有助于我们实现目标，因为它们可以轻松安装在各种地方。此外，随着 TDK不断开发同时支持 MPP 和 EPP标准的印刷线圈，将有可能实现以高达 15 瓦的功率为所有符合 Qi 标准的智能手机充电。而不像以前那样，不同标准的智能手机需要配备不同的充电器才能以15 瓦的功率进行快速充电。我们很高兴能用我们的创新技术为大家带来便利。”

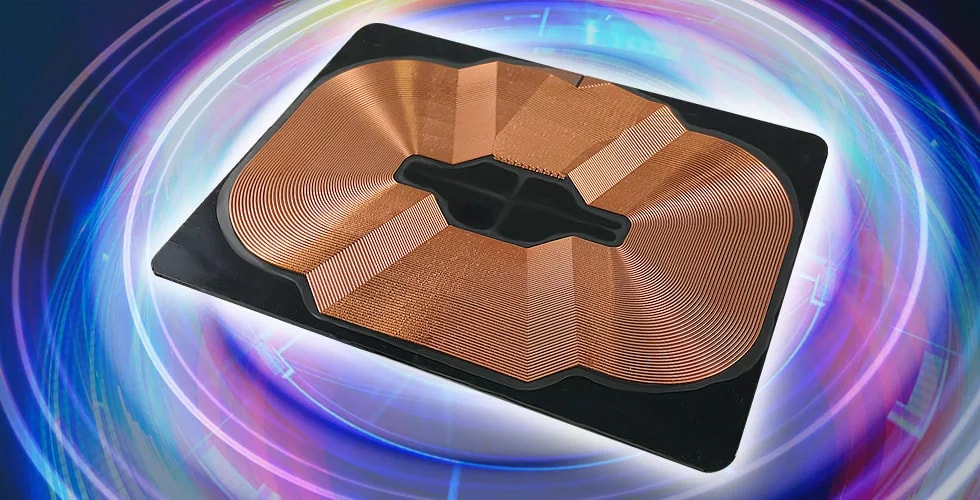

无线充电印刷线圈
