电感器: 开发并量产0402尺寸高Q特性的积层陶瓷线圈新产品 （TDK-EPC Corporation） （TDK-EPC株式会社）

新闻稿(Press release)所记载的信息(产品价格、产品规格、服务内容、销售日、咨询处、URL等)，均属发表日现在的信息。另外，所载信息，可能发生变更而无事前预告，以及信息因检索日不同而不同该种情况。

従来品比で40%のQ特性向上を実現

2010年4月1日

TDK股份有限公司旗下子公司TDK-EPC公司(社长:上釜健宏,以下简称TDK-EPC)开发出0402尺寸，1GHz的Q特性为15.8(电感值10nH的情况下)的积层陶瓷线圈，并将于2010年4月开始量产。与以往产品相比，该产品的Q特性提高了40%，具有同行业中的最高水平※。

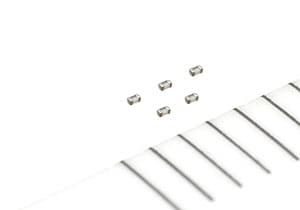

该产品实现了贴片元件的最小尺寸，仅为0402(0.4×0.2×0.2mm)。积层时的位置控制，使用了目前最高精度的新技术。为了提高Q特性，通过优化线圈的形状设计使其达到最理想状态，实现了与以往的产品相比，Q特性提高40%。特别用于高频电路中，高Q特性可以减少损耗，发挥其高效率。在抗阻（0.4～2.6ohm max），额定电流（100～250mA），电感系数（1～15nH）范围之内，该产品的line-up具备了E12系列的15种，并计划于2010年5月追加E24系列的12种。

该产品的温度使用范围为-40°C至+85°C，不仅适用于手机等移动通信机器的高频电路部分，而且也适用于蓝牙(Bluetooth)等高频无线信号电路。

※根据2010年3月TDK调查。

术语

主要应用

• 手机、无线电话等移动通信设备的高频电路。

主要特点

• 贴片元件中最小尺寸0402
• 与以往的产品相比，Q特性提高了40%（15.8〔10nH〕），减少了高频电路损失。

主要参数

系列	MLG0402QSeries
电感 [nH]	1至15
响应温度 [°C]	-40至+85
额定电阻 [Ω]	0.4至2.6 (max)
定流 [mA]	100至250
形状 [mm]	0.4×0.2×0.2mm3

TDK-EPC公司简介

TDK-EPC公司(简称TDK-EPC)是TDK集团分公司，总部设在日本东京，它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务，联合成立了TDK-EPC公司，该公司销售TDK和EPCOS品牌产品。

产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列，TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域，从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心。
