• 实现业界最高水准的高共模变换特性Scd21

2013年11月7日

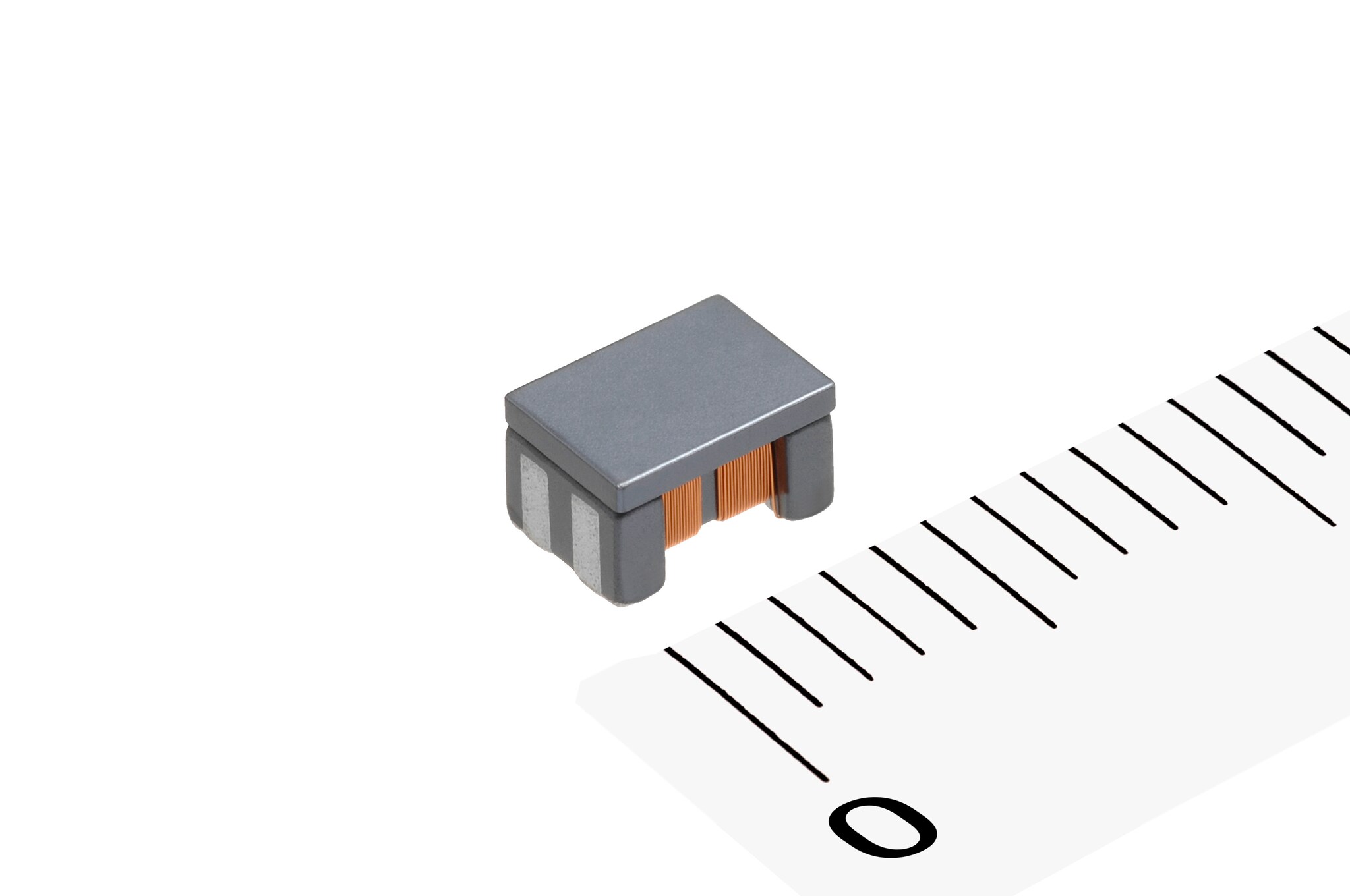

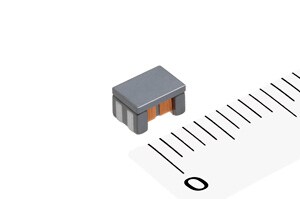

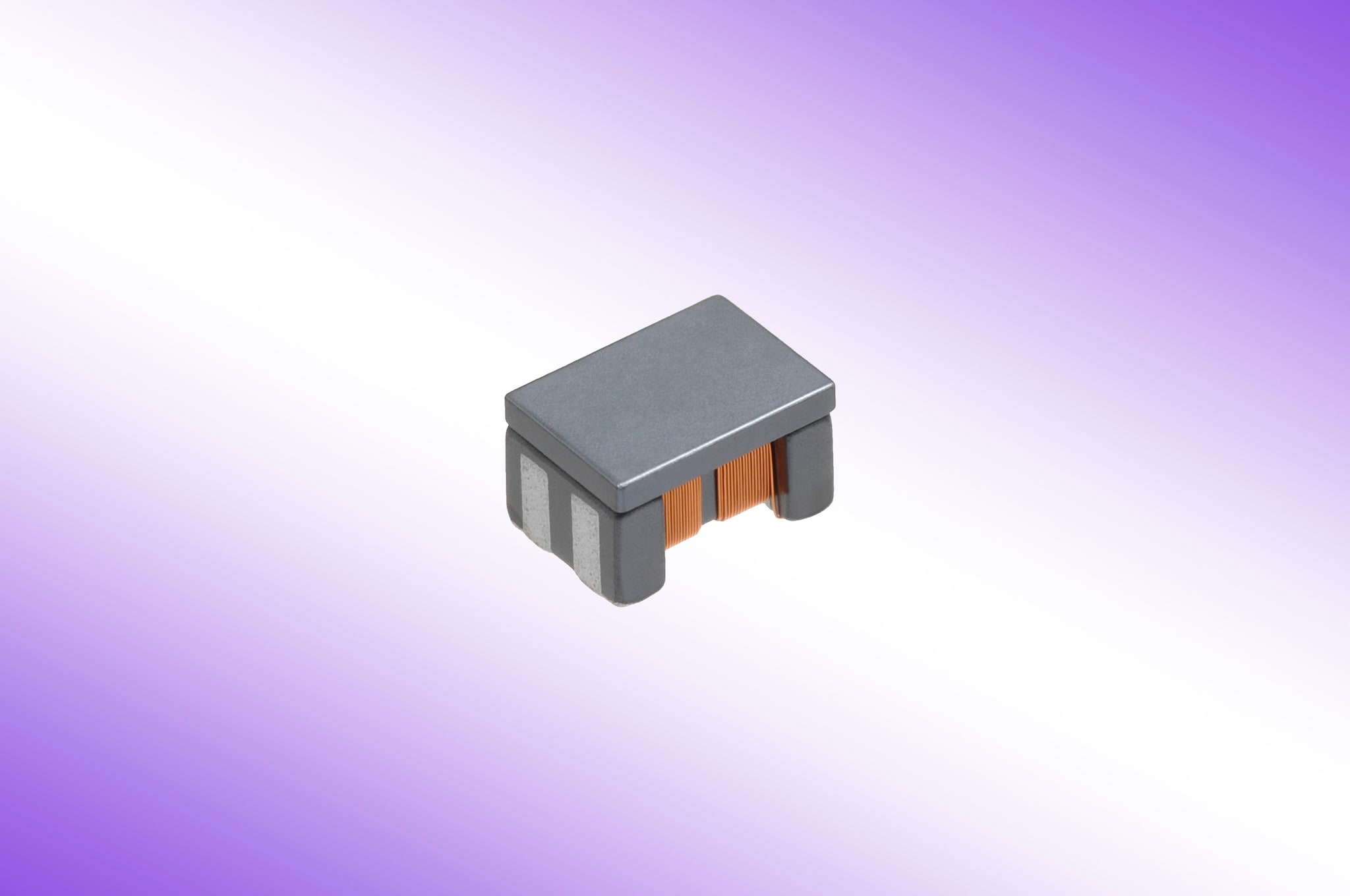

TDK株式会社（社长：上釜健宏）针对车载以太网，开发出了实现业界最高水准的高共模变换特性Scd21，且尺寸仅为L:4.5×W:3.2×H:2.8（mm）的业界最小※尺寸汽车以太网共模扼流圈ACT45L系列，并将从2013年11月开始量产。

数据传输速率高达100 Mbit/ s的以太网正迅速成为汽车高速多媒体信息娱乐应用的首选网络协议。因为采用了轻量级的非屏蔽双绞线（UTP）线，汽车以太网能够节省空间和重量。新型汽车以太网在共模噪声抑制方面的标准比CAN和FlexRay的要求更加苛刻。噪声衰减越高，共模扼流圈的性能越好。TDK独有技术使ACT45L的平衡参数优于现有产品，在高达100MHz宽频率范围内， 提升了15分贝至25分贝。

新型ACT45L系列生产过程完全自动化，包括高精度自动卷线过程和用高温度和耐湿性粘合剂对铁氧体磁芯的粘合过程。该新型汽车元件系列符合AEC-Q200标准，可靠性高，品质稳定。

除以往的CAN用ACT45B和FlexRay用ACT45R共模扼流圈系列，再加上本次的新产品，形成了一个高度灵活的汽车网络高性能电磁兼容元件阵容。

※截至2013年11月，TDK调查

---

主要应用



• 汽车以太网系统的车载多媒体信息娱乐系统，如驾驶辅助摄像头，导航系统和音频信息化应用。



主要特点与优势/h5>



• 业界最好的共模抑制
• 业界最小尺寸的汽车以太网共模扼流圈，尺寸仅为4.5毫米×3.2毫米×2.8毫米
• 完全自动化的制造过程，可靠性高，品质稳定
• 符合AEC-Q200标准



主要参数



型号	共模电感［μH］ @100MHz	直流电阻 ［Ω］max.	标准绝缘电阻 ［MΩ］typ.	额定电流 DC［mA］max.	额定电压 DC［V］max.
ACT45L-201-2P	200	4.5	10	100	50

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。
