EMC对策元件: 行业最小尺寸薄膜共模滤波器TCM0403S的开发·量产

• 行业最小尺寸0.45×0.30×0.23mm薄膜共模滤波器

2012年7月5日

TDK株式会社（社长：上釜健宏）为满足电子设备的高密度封装要求，利用TDK独有的薄膜图案化技术，凭借小型高精度线圈图案形成及端子形成工法，开发出了行业最小尺寸的共模滤波器，并从2012年7月起开始量产。

该产品与敝社现有的0.85×0.65mm标准尺寸相比，封装面积约减少75%，进一步节省了空间。同时，该产品在GHz带域的共模噪声抑制效果高，能够有效抑制智能手机、移动电话等的辐射噪声，并可提高无线信号通信的接收灵敏度。

此外，因截止频率高达7.0GHz，且不影响信号的传输波形，可满足各种高速接口（MIPI、USB2.0、USB3.0等）的要求。

用语集

• MIPI：指Mobile Industry Processor Interface。“MIPI联盟”推动的开放标准。

主要应用

• 智能手机、移动电话等移动设备
• 高速接口（MIPI、USB2.0等）的电子设备

主要特点和优势

• 与现有标准产品相比面积减少约75%（标准产品：0.85×0.65mm）
• 优良的2.4GHz的共模衰减特性，能有效改进WiFi接收灵敏度
• 截止频率为7.0GHz，满足高速接口的要求

主要特性

品名	外形尺寸 [mm]	电感值 [Ω]typ	截止频率 [GHz]typ	直流电阻 [Ω]
TCM0403S-350-2P	0.45×0.3×0.23	35	7.0	3.0

关于 TDK 公司简介

TDK公司是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体, 是一种用于电子和磁性产品的关键材料。TDK的最新产品线包括无源元件、磁性应用产品以及能源装置、闪存应用设备等。TDK目前侧重于以下高要求的市场，如信息和通信技术以及消费、汽车和工业电子领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2011财年，TDK公布的销售总额为106亿美元，全球雇员88,000人。

TDK-EPC公司简介

TDK-EPC公司(简称TDK-EPC)是TDK集团分公司，总部设在日本东京，它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务，联合成立了TDK-EPC公司，该公司销售TDK和EPCOS品牌产品。 产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列，TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域，从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心。

下载

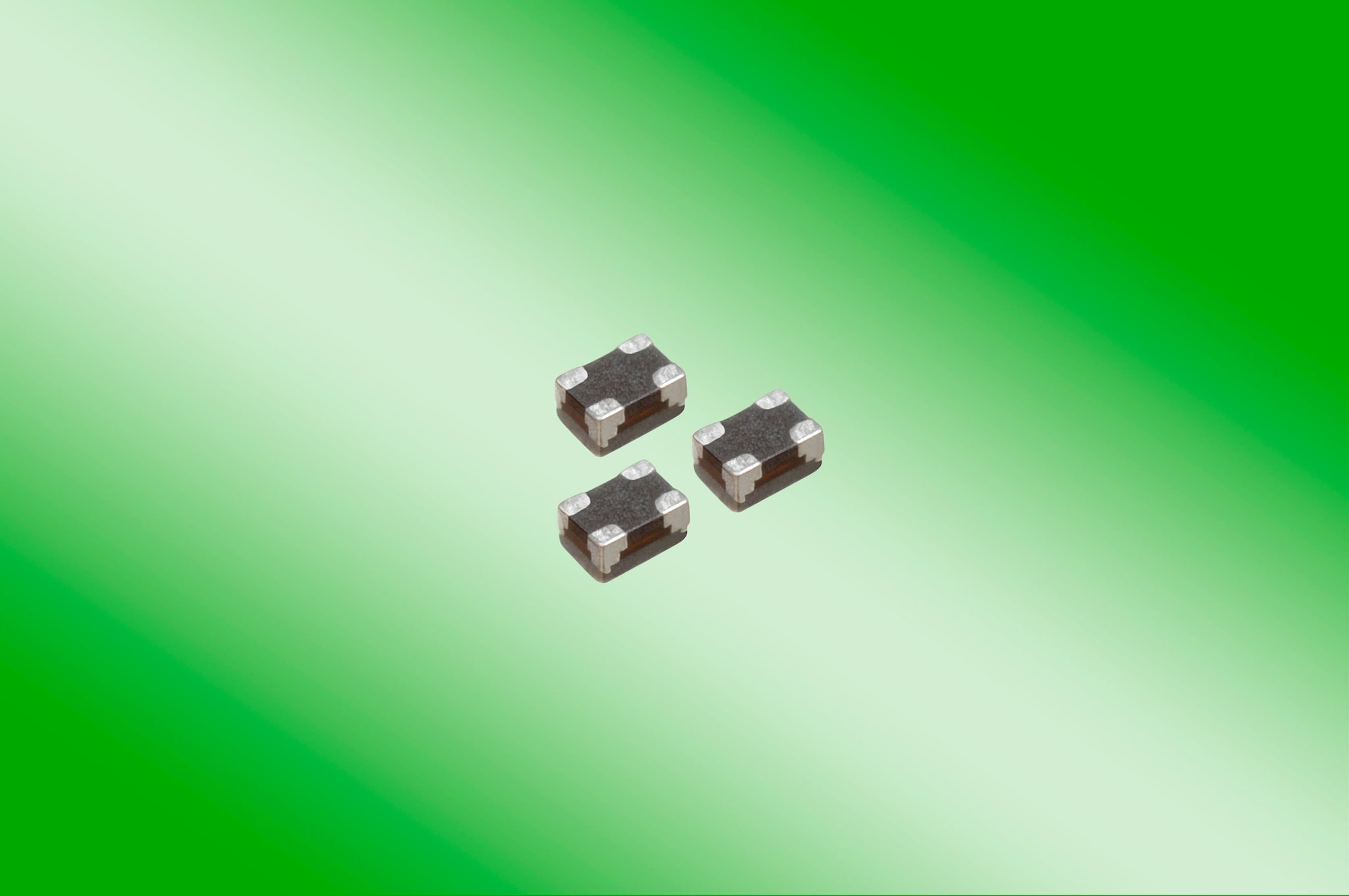

• 带背景产品图片 (JPG: 197 KB; 350 dpi)

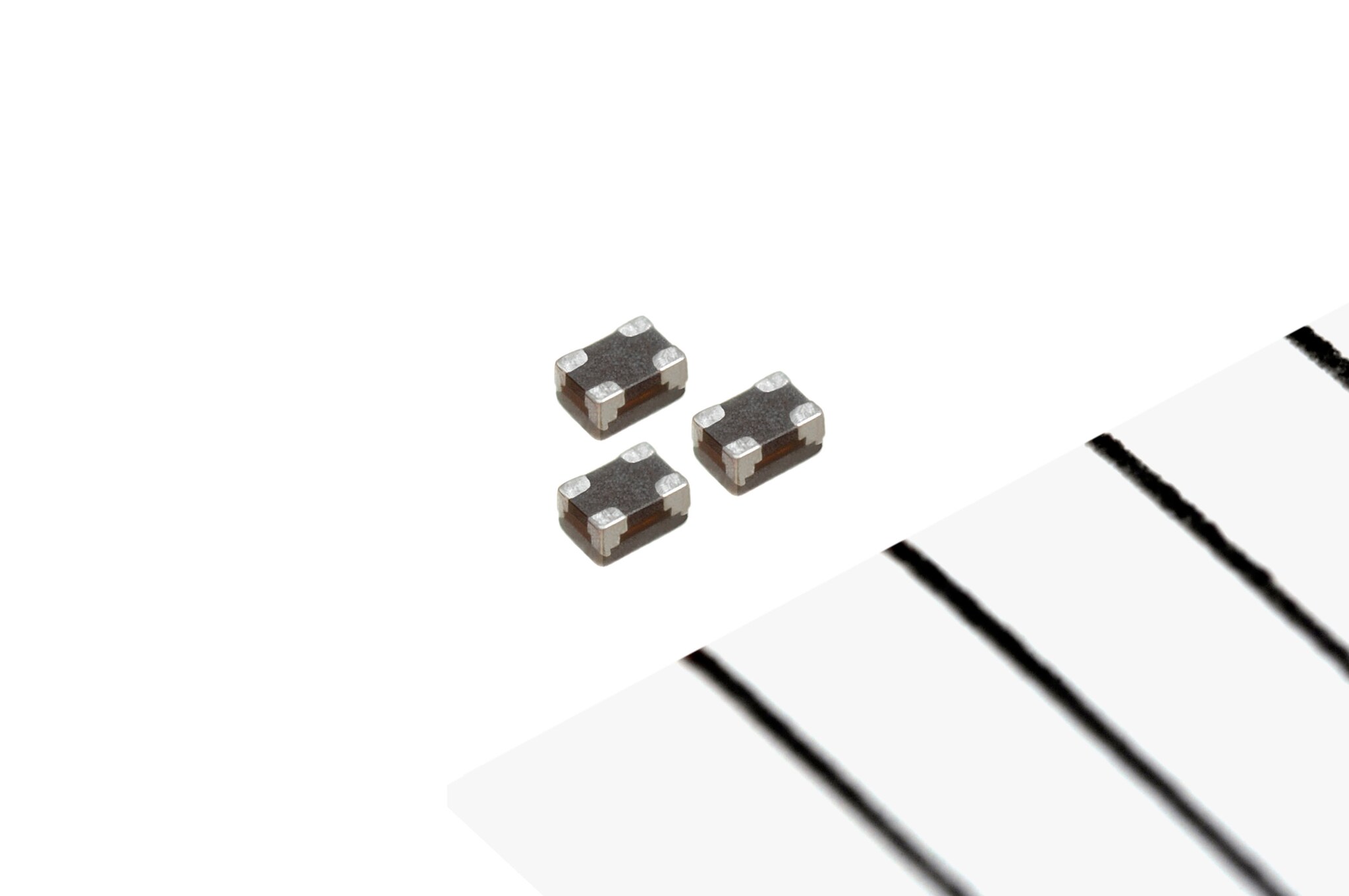

• 无背景产品图片 (JPG: 311 KB; 350 dpi)
