积层陶瓷电容器: TDK扩展车载等级直插式低电阻MEGACAP（带金属框架）电容器产品阵容

  • 车载等级直插式MEGACAP电容器，符合AEC-Q200车载标准
  • 通过优化金属框架材料实现低电阻
  • 产品阵容包括99 nF/1000 V（1类电介质）和47 μF/100 V（2类电介质）

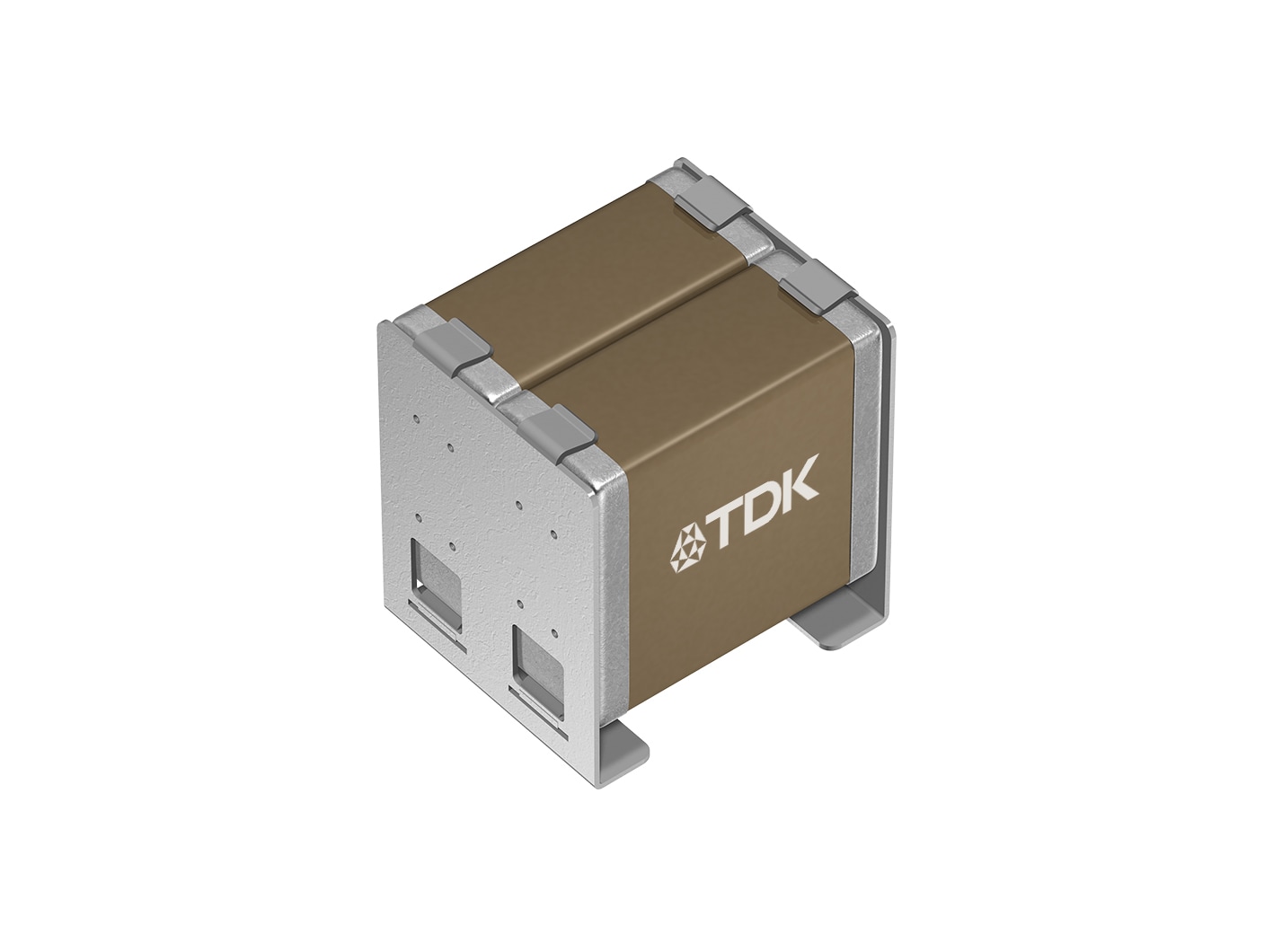

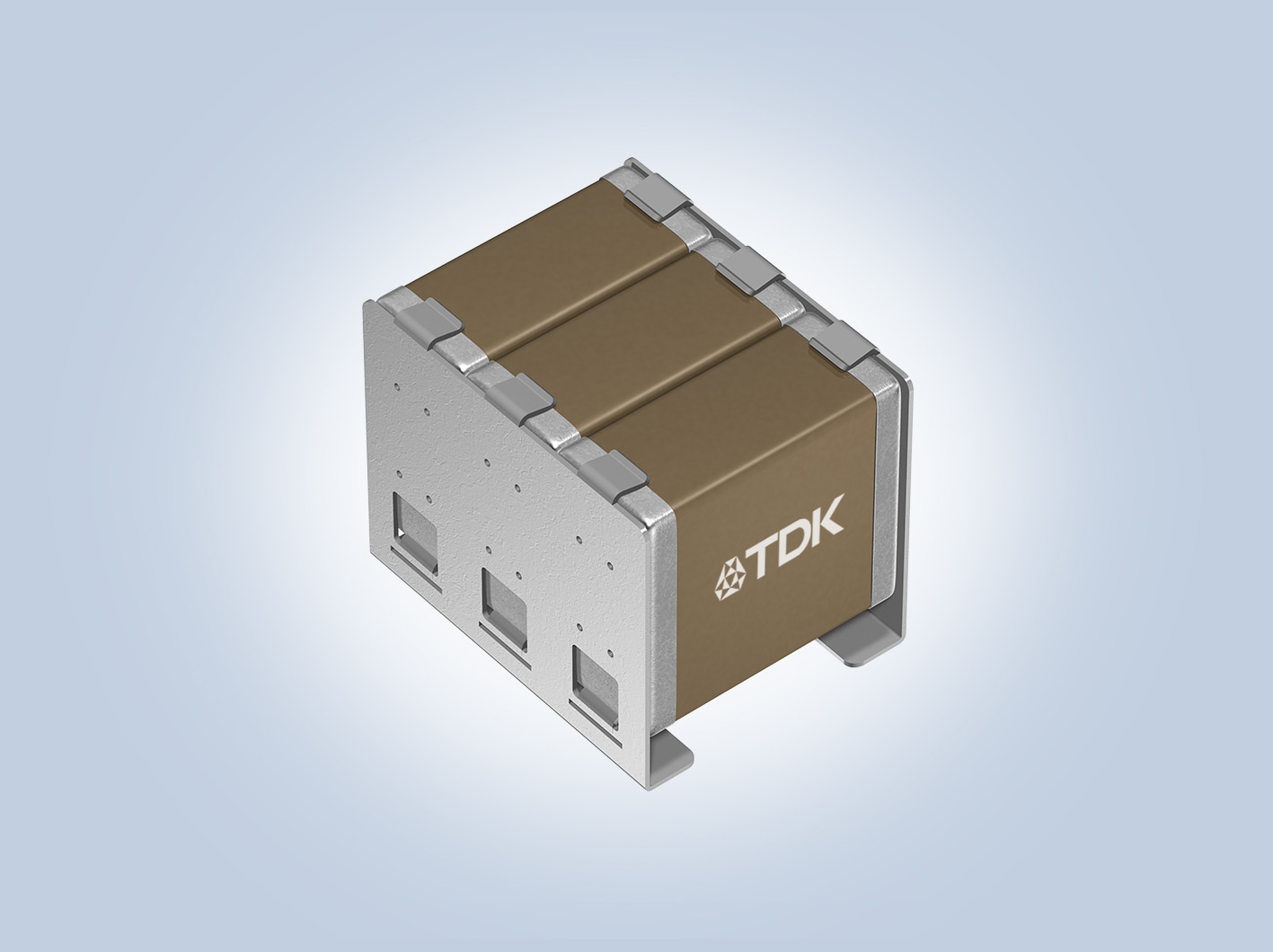

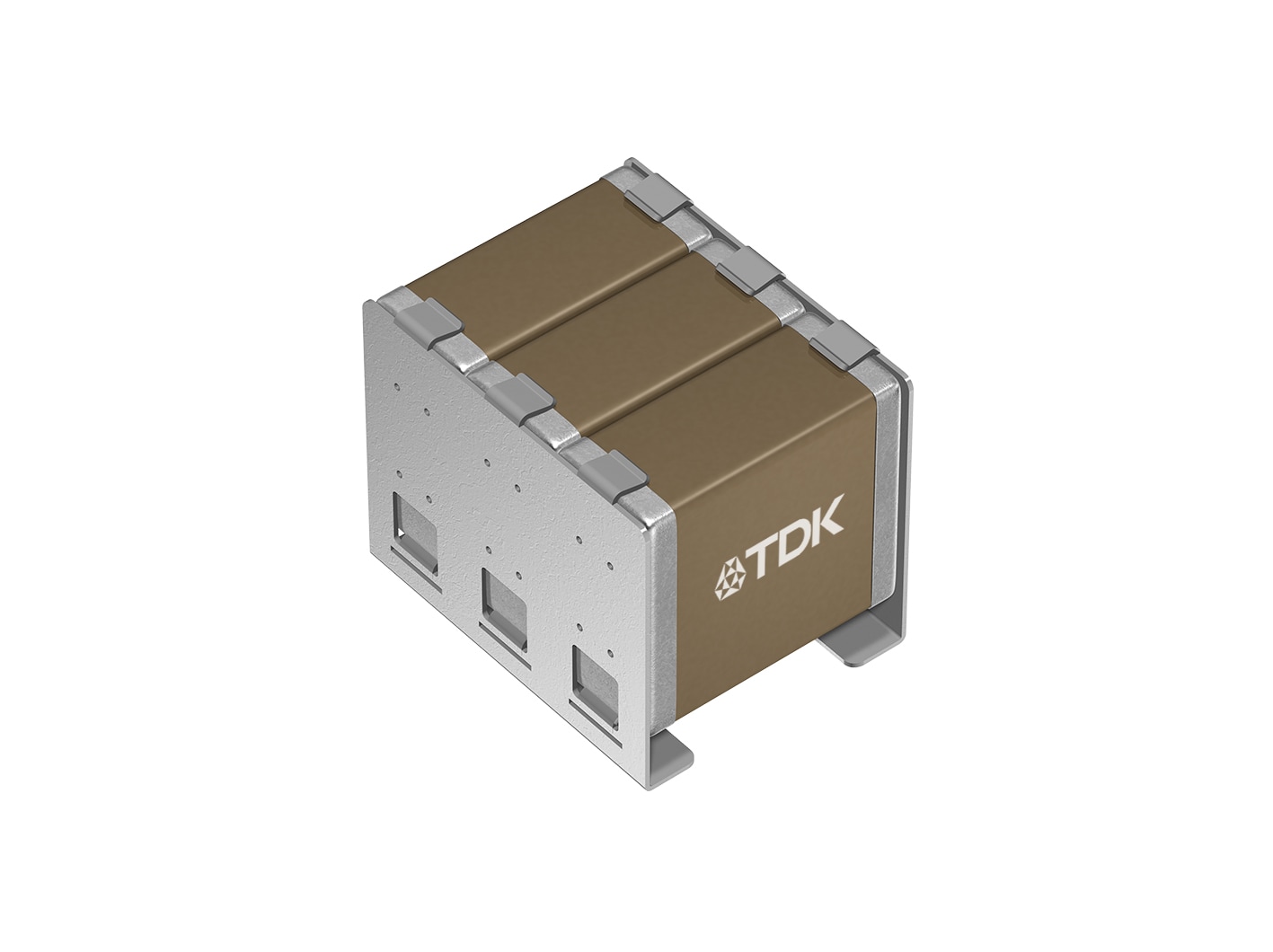

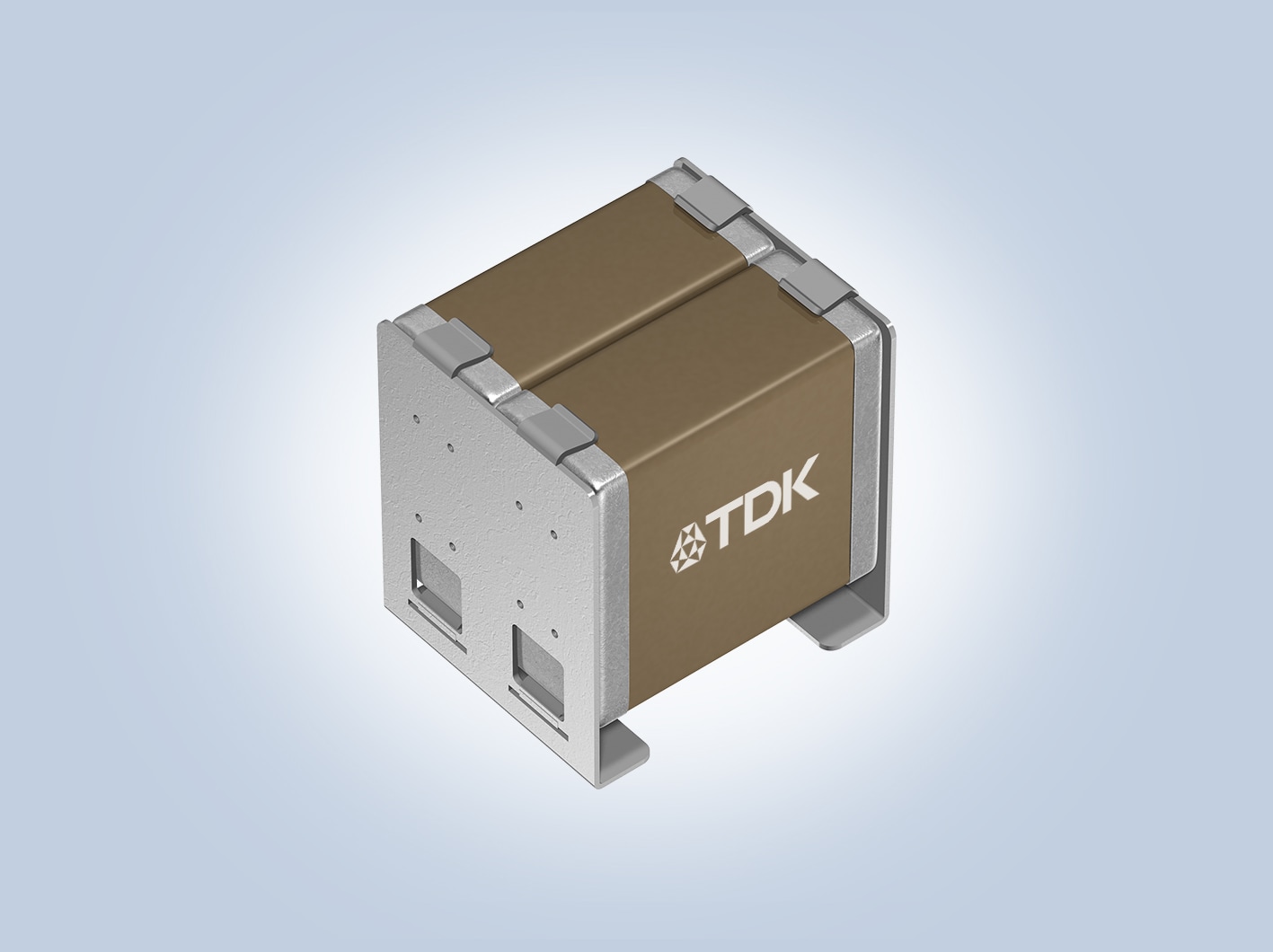

产品的实际外观与图片不同。
TDK标志没有印在实际产品上。

2024年9月10日

TDK株式会社（TSE：6762）进一步扩大了其车载等级CA 系列MEGACAP（带金属框架）电容器产品阵容。该系列产品于2024年9月开始量产。

近年来，混合动力汽车（HEV）和纯电动汽车（BEV）等电动动力系统汽车以及高效充电技术的发展取得了显著进展，两者都有助于减少温室气体排放。在这些应用场景中，逆变器、车载充电器（OBC）及无线电力传输（WPT）系统等子系统的功耗不断增加，因此，MLCC必须处理大电流并具有大电容。

为了满足上述需求，TDK推出了CA系列——业内最大*的3层堆叠配置、带金属框架的MLCC（6.00 x 5.60 x 6.40毫米）。由此，TDK现可提供广泛的产品阵容，包括99 nF/1000 V（1类电介质）和47 μF/100 V（2类电介质）。

为了处理大电流，TDK通过优化金属框架的材料，在原产品的基础之上进一步降低了等效串联电阻（ESR）。这有助于减少组件数量并促进设备小型化。今后，TDK将继续扩大其产品阵容，以满足客户需求。

* 截至2024年9月, 根据 TDK

主要应用

  • 电源线路的平滑和去耦
  • 车载充电器（OBC）和无线电力传输（WPT）等子系统中的谐振电路
  • 逆变器中的缓冲电路

主要特点与优势

  • 通过优化金属框架材料实现低电阻
  • 通过采用多个MLCC实现大电容，以助力减少组件数量，促进设备小型化
  • 高可靠性，符合AEC-Q200车载标准
型号 外型尺寸
[mm]（长x宽x高）		 型号 温度特性 额定电压
[V]		 电容
[F]
CAA572C0G3A203J640LJ 6.00 x 5.60 x 6.40 2 层 C0G 1000 20 n
CAA572C0G3A303J640LJ 6.00 x 5.60 x 6.40 2 层 C0G 1000 30 n
CAA572C0G3A443J640LJ 6.00 x 5.60 x 6.40 2 层 C0G 1000 44 n
CAA572C0G3A663J640LJ 6.00 x 5.60 x 6.40 2 层 C0G 1000 66 n
CAA573C0G3A993J640LJ 6.00 x 8.40 x 6.40 3 层 C0G 1000 99 n
CAA572C0G2J204J640LJ 6.00 x 5.60 x 6.40 2 层 C0G 630 200 n
CAA573C0G2J304J640LJ 6.00 x 8.40 x 6.40 3 层 C0G 630 300 n
CAA572X7T2J105M640LJ 6.00 x 5.60 x 6.40 2 层 X7T 630 1 µ
CAA573X7T2J155M640LJ 6.00 x 7.50 x 6.40 3 层 X7T 630 1.5 µ
CAA572X6T2W225M640LJ 6.00 x 5.00 x 6.40 2 层 X6T 450 2.2 µ
CAA573X6T2W335M640LJ 6.00 x 7.50 x 6.40 3 层 X6T 450 3.3 µ
CAA572X7T2V225M640LJ 6.00 x 5.00 x 6.40 2 层 X7T 350 2.2 µ
CAA573X7T2V335M640LJ 6.00 x 7.50 x 6.40 3 层 X7T 350 3.3 µ
CAA572X7S2A336M640LJ 6.00 x 5.00 x 6.40 2 层 X7S 100 33 µ
CAA573X7S2A476M640LJ 6.00 x 7.50 x 6.40 3 层 X7S 100 47 µ
CAA572X7R1V107M670LJ 6.25 x 5.00 x 6.70 2 层 X7R 35 100 µ
CAA573X7R1V157M670LJ 6.25 x 7.50 x 6.70 3 层 X7R 35 150 µ
CAA572X7R1E107M670LJ 6.25 x 5.00 x 6.70 2 层 X7R 25 100 µ
CAA573X7R1E157M670LJ 6.25 x 7.50 x 6.70 3 层 X7R 25 150 µ

如有需要，您可以点击“型号” ，进入产品页面，购买样品。
