电感器: 4个系列薄膜功率电感器的开发•量产

• 包括行业最小尺寸（金属磁性材料）1.6×0.8×1.0（mm）在内的4种产品尺寸
• 与以往产品（TFC252010/2.2μH）相比，实现两倍额定电流、二分之一直流电阻

2012年9月27日

TDK株式会社（社长：上釜健宏）开发出了用于移动设备电源电路的小型轻薄薄膜功率电感器，并从2012年9月起开始量产。

移动电话市场正在迅速地向高性能、多功能的智能手机转型。这就要求用于电源电路DC-DC转换器的电感器需具有高额定电流特性，同时，由于电路的节省空间化，外形尺寸也需小而薄。

电感器磁芯材料的主流是铁氧体，而该产品使用的是活用了TDK独创材料技术的高饱和磁通密度的金属磁性材料，其额定电流为以往产品的约2倍，并具有稳定的直流重叠特性。此外，凭借基于晶圆工艺的TDK独创薄膜技术，形成了更高精度的线圈图案，并且还充分利用电镀生成技术，降低了造成电源效率损失的直流电阻。

智能电话安装有多个电源电感器，通过使用该产品，可抑制电源效率的损失从而节省电力，使蓄电池的寿命得以延长。

为全面满足对电气特性和外形尺寸的需求，TDK扩展了4种产品系列，包括在以金属磁性材料为磁芯材料的电感器行业中最小尺寸的1.6×0.8×1.0（L×W×H　mm下同），以及2.5×2.0×1.0（同）、2.0×1.6×1.0（同）、2.0×1.2×1.0（同）等。电感值从0.47到2.2μH ，额定电流从4.0到0.8A，形成了丰富的产品系列。

用语集

• 饱和磁通密度：指在对磁性体进行外部磁化的过程中，磁化几乎不再增加时的磁性体的磁通密度

主要应用

• 智能手机、平板电脑
• 模块元件的电源电路等

主要特点和优势

• 在磁性体上使用金属材料从而实现大电流
• 通过应用薄膜技术，实现小型薄型化以及低直流电阻

主要特性

系列名称	尺寸（mm）	电感值（μH）	直流电阻（mΩ）	额定电流（A）
TFM160810	1.6×0.8×1.0	0.47　〜　1.5	114 〜 750max	1.6〜0.8max
TFM201210	2.0×1.2×1.0	0.47　〜　1.5	65 〜 300max	2.5〜1.5max
TFM201610	2.0×1.6×1.0	0.47　〜　2.2	46 〜 180max	3.2〜1.7max
TFM252010	2.5×2.0×1.0	0.47　〜　2.2	30 〜 115max	4.0〜2.3max

※额定电流基于电感值的变化率（比初始值降低30%的数值）。

关于 TDK 公司简介

TDK公司是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体, 是一种用于电子和磁性产品的关键材料。TDK的最新产品线包括无源元件、磁性应用产品以及能源装置、闪存应用设备等。TDK目前侧重于以下高要求的市场，如信息和通信技术以及消费、汽车和工业电子领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2012财年，TDK公布的销售总额为99亿美元，全球雇员79,000人。

TDK-EPC公司简介

TDK-EPC公司(简称TDK-EPC)是TDK集团分公司，总部设在日本东京，它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务，联合成立了TDK-EPC公司，该公司销售TDK和EPCOS品牌产品。
产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列，TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域，从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心。

下载

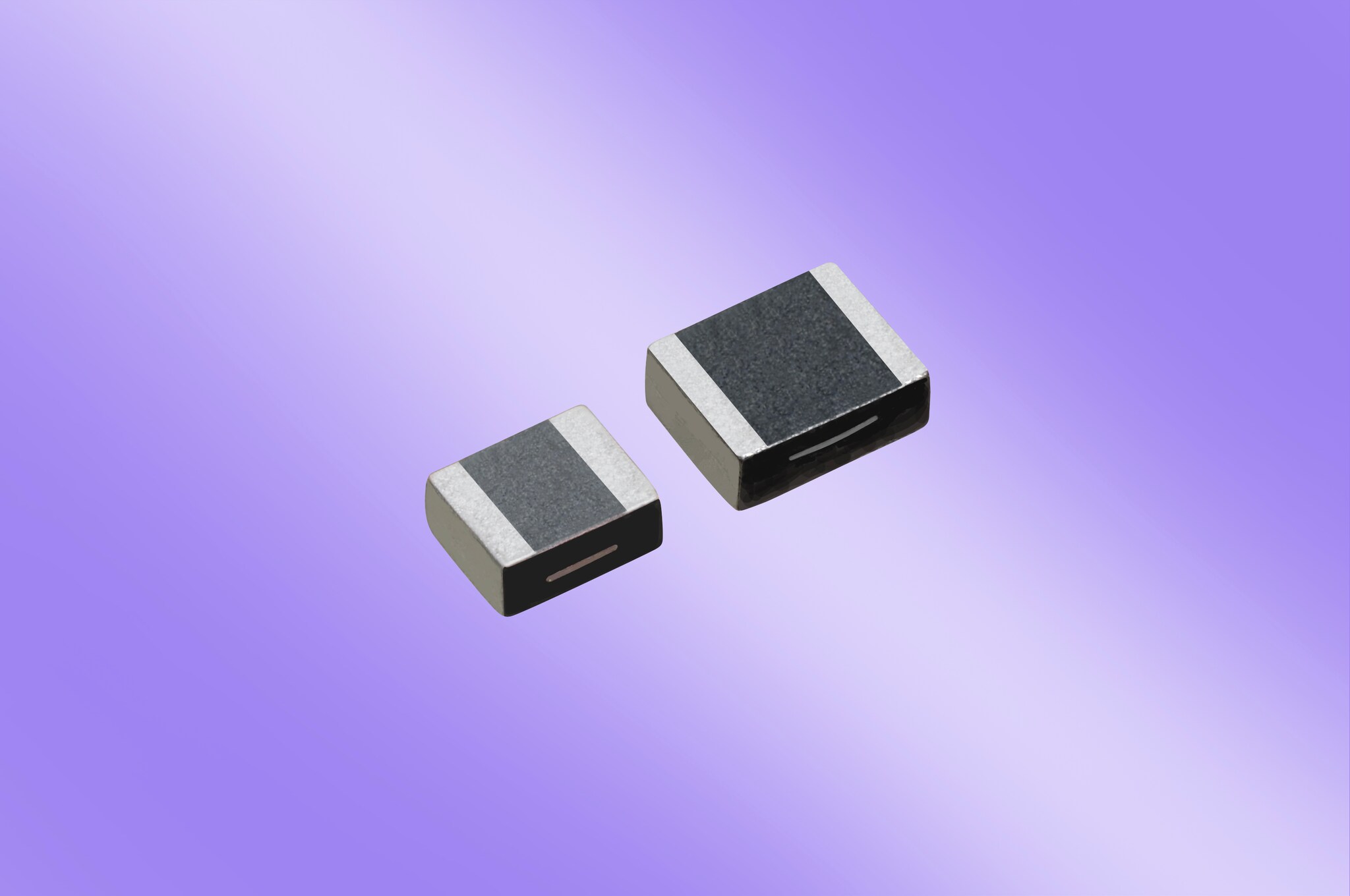

• 带背景产品图片 (JPG: 1,130 KB; 300 dpi)

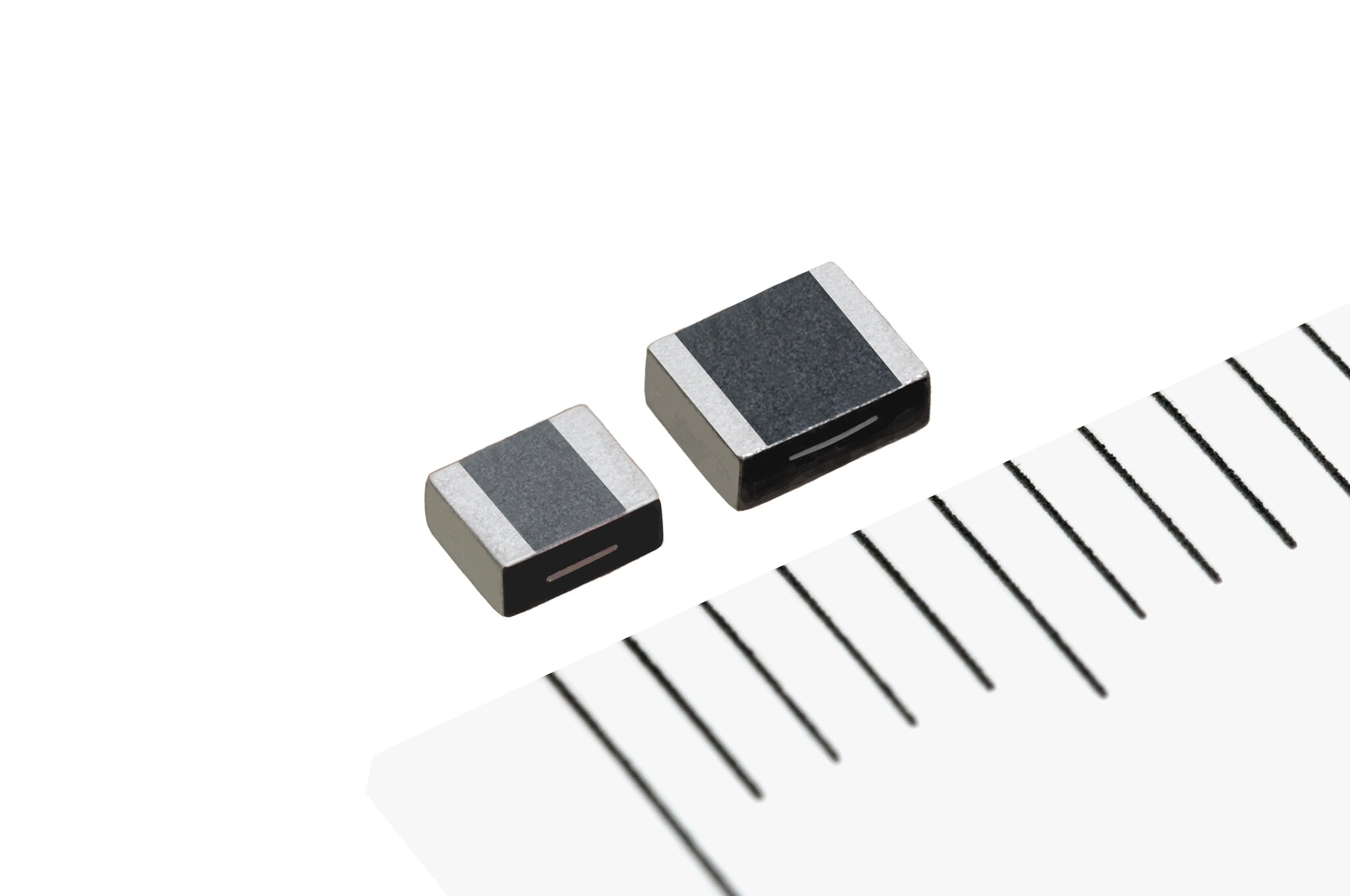

• 无背景产品图片 (JPG: 1,023 KB; 300 dpi)
