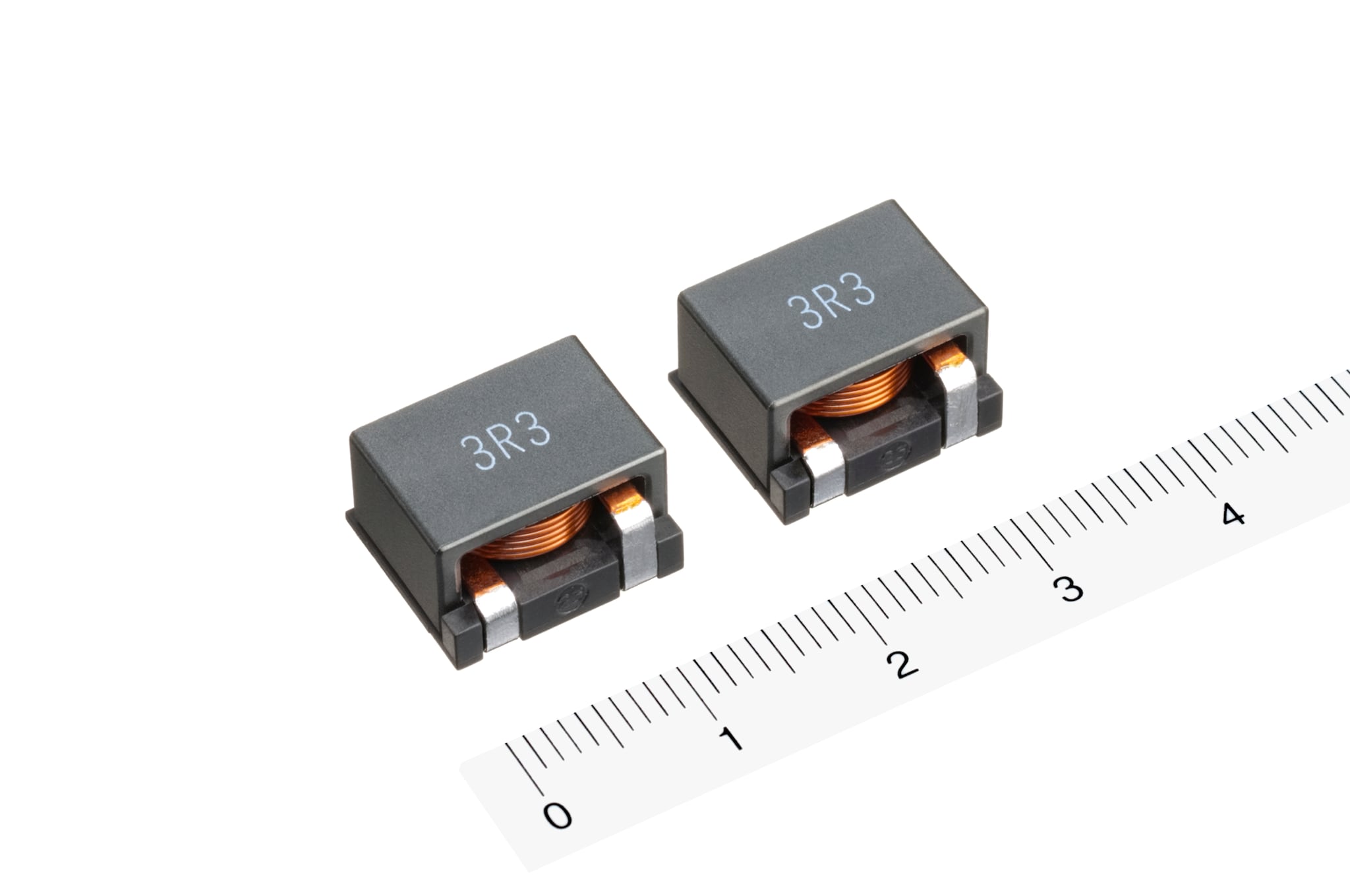

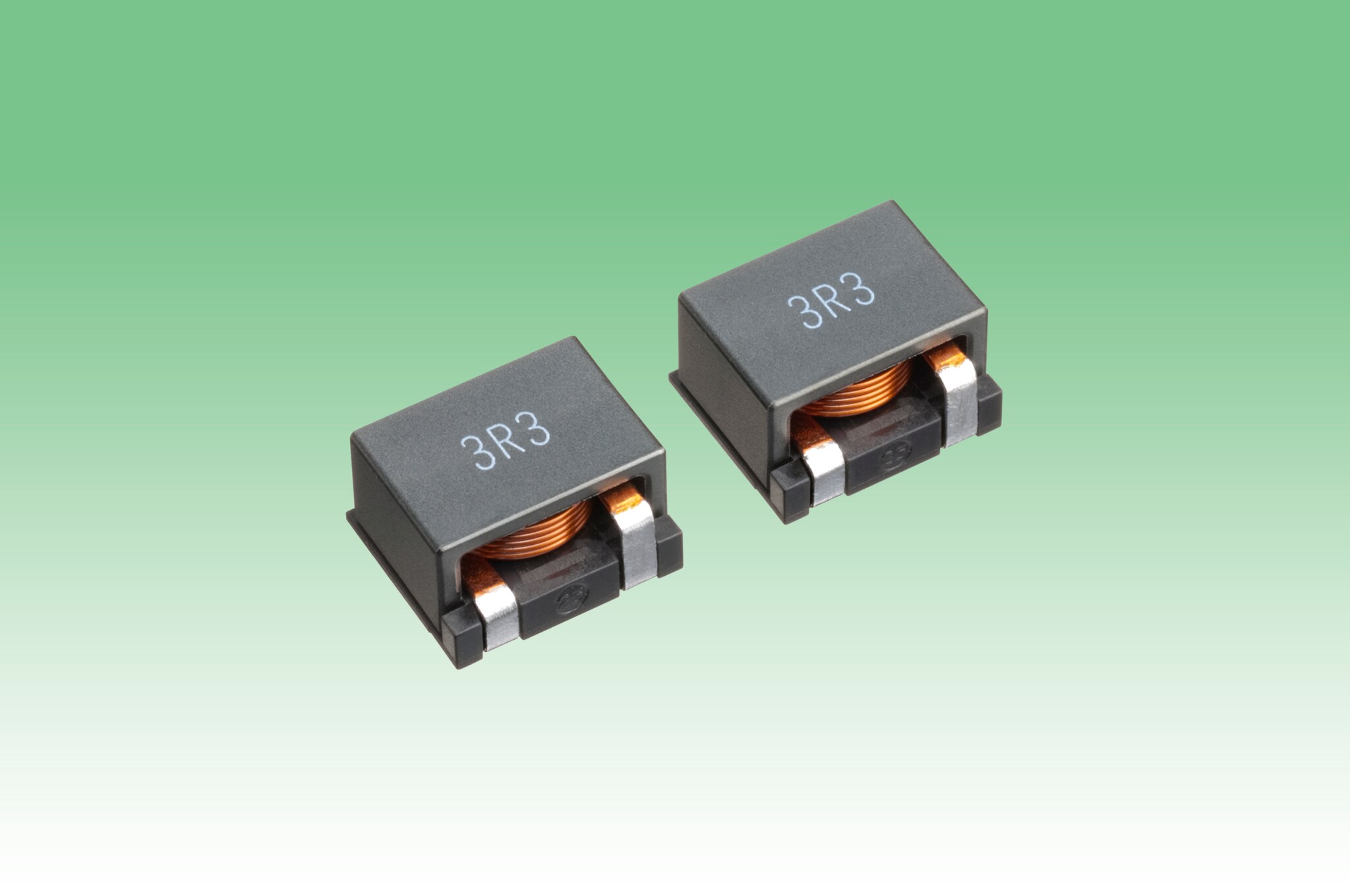

电感器: SMD功率电感器VLM13580-D1/DR的开发
(TDK-EPC Corporation)
新闻稿(Press release)所记载的信息(产品价格、产品规格、服务内容、销售日、咨询处、URL等)，均属发表日现在的信息。另外，所载信息，可能发生变更而无事前预告，以及信息因检索日不同而不同该种情况。
- 与公司以往产品相比，提高了温度特性，并增加了额定电流
2011年5月12日
TDK股份有限公司旗下子公司TDK-EPC公司（社长:上釜健宏，以下简称TDK-EPC）开发出汽车发动机电子控制单元（ECU）电源电路的DC-DC转换器的扼流线圈用SMD型功率电感器VLM13580-D1/DR，并将于2011年10月起开始量产。
本产品考虑到车载的恶劣使用环境，对本公司以往使用温度范围在-40℃～+125℃的产品进行了改善，使其可在-40℃～+150℃的更大温度范围内进行使用。同时，还采用低损耗且改善直流重叠特性的铁氧体磁芯，进一步提高了效率。额定电流方面，本公司以往产品VLM10555T-2R5M8R0-2H为15A（Max），而此次推出的新产品的额定电流则提升至20A（Max）。每个电感值各有8个系列的产品（D1：6种，DR：2种）。
s
| 产品名称 | 电感值 [uH] |
直流阻抗 [m ohm] Max |
额定电流 [A] |
|
|---|---|---|---|---|
| IDC 1※ | IDC 2※ | |||
| VLM13580T-R82M-D1 | 0.82±20% | 2.0 | 36 | 12.6 |
| VLM13580T-1R5M-D1 | 1.5±20% | 2.5 | 26 | 11.7 |
| VLM13580T-2R2M-D1 | 2.2±20% | 3.9 | 20 | 10.5 |
| VLM13580T-3R3M-D1 | 3.3±20% | 4.5 | 18 | 8.4 |
| VLM13580T-4R3M-D1 | 4.3±20% | 7.5 | 15 | 6.5 |
| VLM13580T-5R6M-D1 | 5.6±20% | 8.5 | 13 | 5.9 |
| VLM13580T-270M-DR | 27±20% | 44 | 5.4 | 2.7 |
| VLM13580T-560M-DR | 56±20% | 101 | 3.6 | 1.8 |
-
主要应用
-
- 用于汽车发动机电子控制单元等DC/DC转换器的扼流线圈
-
主要特点
-
- 最高使用温度比我公司原有产品提高+25℃，可在+150℃以内的温度范围内使用
- 大电流，低阻抗
- 符合RoHS指令，满足无铅焊接封装要求
-
主要特性
- 形状: 13.0 x 13.5 x 8.5mm（Max.）
-
- IDC1：直流重叠特性中电感值较初期相比下降30%的电流值（Typical值）
- IDC2：通过直流电流之际线圈温度上升20degC的电流值（Typical值）
TDK-EPC公司简介
TDK-EPC公司(简称TDK-EPC)是TDK集团分公司，总部设在日本东京，它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务，联合成立了TDK-EPC公司，该公司销售TDK和EPCOS品牌产品。
产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列，TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域，从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心。
