电感器: 积层铁氧体线圈MLZ2012-H系列的开发·量产
(TDK-EPC Corporation)

新闻稿(Press release)所记载的信息(产品价格、产品规格、服务内容、销售日、咨询处、URL等)，均属发表日现在的信息。另外，所载信息，可能发生变更而无事前预告，以及信息因检索日不同而不同该种情况。

• 与以往产品相比，定额电流最大增加2.5倍

2011年2月17日

TDK股份有限公司旗下子公司TDK-EPC公司(社长:上釜健宏,以下简称TDK-EPC)成功开发出2012尺寸的积层铁氧体线圈(MLZ2012-H系列)，并于2011年2月起开始量产。该产品作为去耦(decoupling)功能，被应用于数码相机、摄像机等便携式电子机械设备以及笔记本电脑等。

该产品通过采用直流重叠特性进一步改善的TDK独自的铁氧体材料以及控制涂料性质，形成最合理的积层构造，与本公司以往产品(MLZ2012-W)相比，定额电流达700mA（电感值为1.0µH的情况下），最大增加了2.5倍。在2012尺寸去耦用积层铁氧体线圈领域，其定额电流值达到业内最高水平(注)，并具有与卷线型线圈相同水平的直流重叠特性。

近年来，以IC驱动为首的电子机械设备向低电耗方向不断发展。因此，积层型线圈的应用范围也随之逐渐扩大。该MLZ2012-H系列产品，充分发挥了本公司引以为豪的积层技术，实现了在以往只能使用卷线型线圈电路中的应用。

※根据2011年2月TDK-EPC的调查

术语

• 去耦(decoupling): 防止电流变动对其他电路部分产生的影响(耦合，coupling)。
• 直流重叠特性:指直流电流引起磁饱和，使电感值下降的现象。

主要应用

• 数码相机、摄像机、笔记本电脑等小型电子机械设备的去耦。

主要特点

• 与以往产品相比，定额电流增大2.5倍，具有与卷线型线圈等量的定额电流。
• 不仅符合RoHS规范，并且还能够应对无铅焊接。

主要特性

产品名称	形状 [mm]	电感值 [μH]	直流抗阻 [ohm]	定额电流 [mA]
MLZ2012M1R0H	2.0×1.25×1.25	1.0±20%	0.10±30%	700
MLZ2012M2R2H	2.0×1.25×1.25	2.2±20%	0.16±30%	400
MLZ2012M4R7H	2.0×1.25×1.25	4.7±20%	0.34±30%	300
MLZ2012M100H	2.0×1.25×1.25	10±20%	0.68±30%	200

TDK-EPC公司简介

TDK-EPC公司(简称TDK-EPC)是TDK集团分公司，总部设在日本东京，它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务，联合成立了TDK-EPC公司，该公司销售TDK和EPCOS品牌产品。

产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列，TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域，从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心。

下载

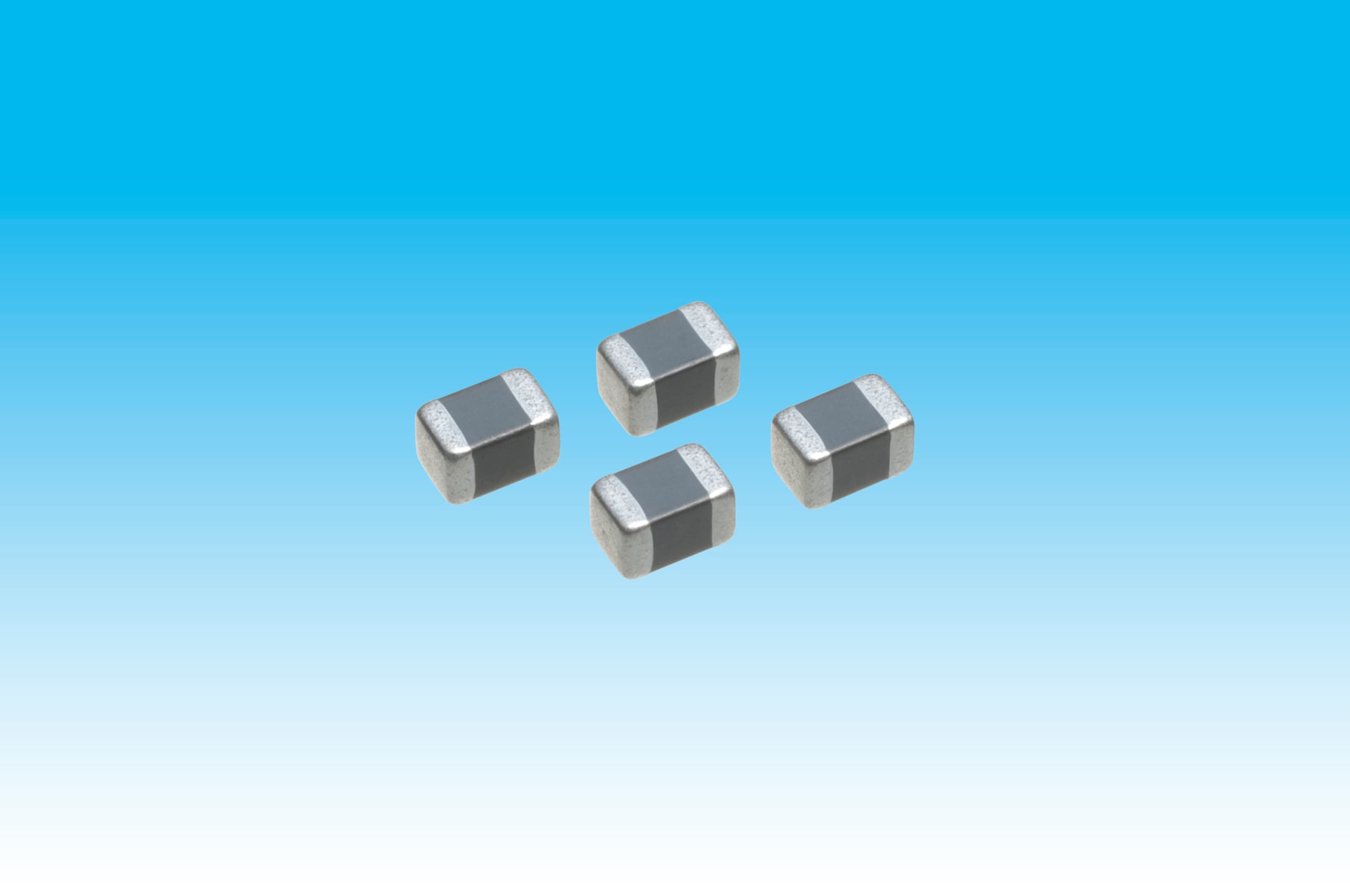

• 带背景产品图片 (JPG: 496 KB; 350 dpi)

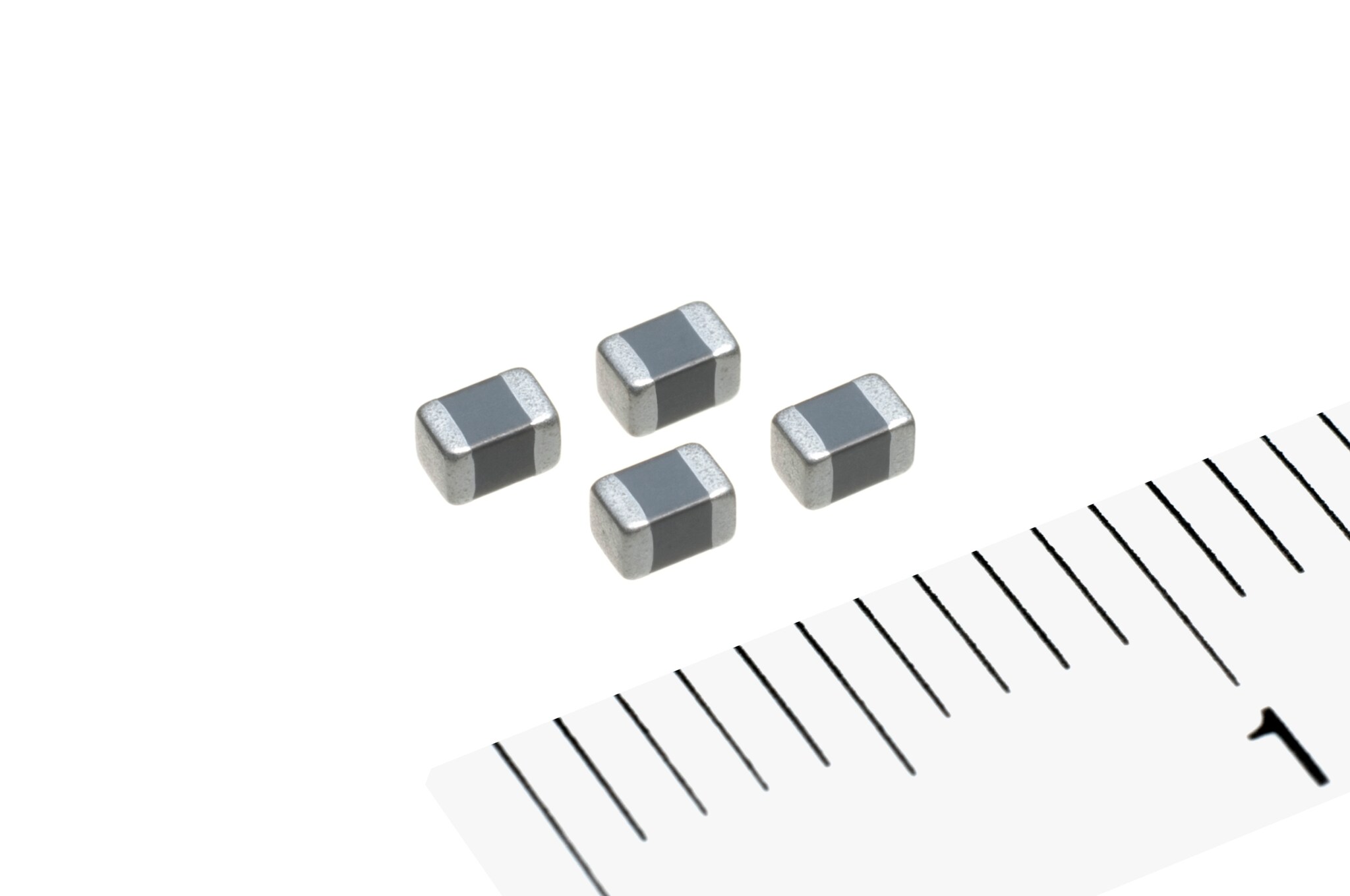

• 无背景产品图片 (JPG: 392 KB; 350 dpi)
