新闻中心 | 新闻稿

EMC对策元件:直流电阻最低的高阻抗贴片磁珠

  • 在同等尺寸的贴片磁珠中，直流电阻最低
  • 与直流电阻相同的现有贴片磁珠相比，阻抗高出20%
  • 小体积0.4 mm x 0.2 mm x 0.2 mm
EMC对策元件:直流电阻最低的高阻抗贴片磁珠

2017年8月29日

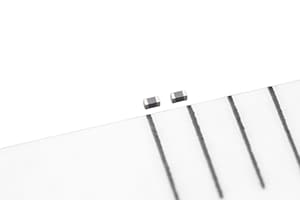

TDK株式会社开发出了MMZ0402EUC系列的贴片磁珠产品。在同等尺寸的贴片磁珠中，该产品的直流电阻最低*。在100 MHz下，这两种新型贴片磁珠各自的阻抗值为150 Ω和180 Ω，且直流电阻值仅为0.62 Ω和0.69 Ω。这有效地减少了功率损失，同时提也供了良好的噪声抑制效果。事实上，紧凑型IEC 0402元件的尺寸仅为0.4 mm x 0.2 mm x 0.2 mm，但其阻抗却比具有相同直流电阻额定值的TDK现有MMZ贴片磁珠高出20%。并且，与现有类型相比，其额定电流更高，分别为350 mA和300 mA，因此，该新型MMZ0402EUC贴片磁珠可理想地适用于智能手机、平板电脑及其他移动设备的电力电路和信号电路内的噪声抑制。该产品将于2017年8月开始投入量产。

得益于先进的TDK材料，该新产品系列改善了阻抗与直流电阻的比率。本产品的使用温度范围为-55 °C到+125 °C。TDK将继续扩大该小体积阵容中可用的阻抗值范围，以满足广泛的移动设备设计要求。

* 截至2017年8月，TDK调查

主要应用


  • 智能手机、平板电脑及其他移动设备


主要特点与优势


  • 在同等尺寸的贴片此种中，其直流电阻最低，电阻值低至0.62 Ω
  • 在100 MHz下，阻抗为150 Ω和180 Ω，比现有直流电阻相同的贴片磁珠的阻抗高出20%
  • 尺寸紧凑，仅为0.4 mm x 0.2 mm x 0.2 mm
  • 操作温度范围大，为-55 °C到+125 °C


主要特性


产品名 尺寸
[mm]		 阻抗
[Ω] at 100 MHz typ.*		 阻抗
[Ω] at 700 MHz typ.*		 直流电阻
[Ω] max.		 额定电流
[mA] max.
MMZ0402EUC151C 0.4 x 0.2 x 0.2 150 340 0.62 350
MMZ0402EUC181C 180 400 0.69 300

* 公差 ±25%

关于TDK公司

TDK株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主力产品包括陶瓷电容器、铝电解电容器、薄膜电容器、铁氧体及电感器、高频元件、压电和保护器件、以及传感器和传感器系统等各类被动元器件、电源装置。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。此外，TDK还提供和磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK重点开展如信息和通信技术、汽车和工业以及消费电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。2017年度3月末，TDK的销售总额约为105亿美元，全球雇员100,000人。
