• 在大带宽内实现高阻抗
• 良好的直流重叠特性
• 通过完全自动化的制造工艺，确保高质量、高可靠性
• 依据AEC-Q200标准

2017年4月11日

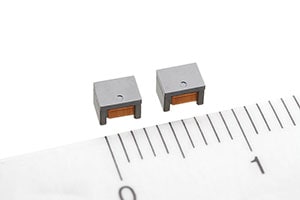

TDK株式会社（社长：石黑　成直）开发出了车载PoC（Power over Coax）用电感器ADL3225V系列（外形尺寸：L3.2×W2.5×T2.4mm），并已于2017年4月开始量产。

PoC为了防止高频信号流向负载阻抗较低的电源线，要求电源线与信号线的分支点应具有高阻抗特性。本产品采用公司独有的结构设计和线圈制造工艺，在大带宽（1~1000MHz）内确保了高阻抗，从而实现了良好的直流重叠特性。此外，在完全自动化的制造工艺中，可进行高可靠性、高质量的产品制造。

近年来，在汽车中带有传感器及摄像头的设备有所增加，组装有多个ECU（电子控制单元）的车载接口对高速化的需求增大。作为先进的车载接口，在进行双向通信时采用车载Ethernet方式（最快传输速度100Mbps），而由摄像头向主板发送影像信号的单向通信时则采用LVDS（低压差分信号传输）方式（最快传输速度1.5Gbps）。LVDS传输中，为了减轻线束的重量而推进了PoC化，即采用1根同轴电缆来传输信号和供电。此外，通过减轻线束重量，还有助于提升燃油效率。

今后，我们将进一步小型化并扩大使用温度范围等来扩充产品阵容，从而应对多种多样的车载设备的设计。

术语集



• PoC（Power over Coax）：使用1根同轴电缆使信号与电源重叠的一项传输技术。



主要应用



• 车载摄像头系统等的PoC



主要特点和优势



• 通过大带宽的高阻抗，使信号线与电源线分离
• 良好的直流重叠特性
• 通过完全自动化的制造工艺，确保质量的稳定性



主要特性



产品名	阻抗 [µH]	直流电阻 [Ω] max.	Isat *1 [mA] typ.	Itemp *2 [mA] typ.
ADL3225V-470MT-TL000	47±20%	0.9	300	500

^*1 Isat：基于电感器变化率（比初始L值降低30%）
^*2 Itemp：基于温度上升（自我发热而使温度上升40℃）

关于 TDK 公司

TDK株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2016年度3月末，TDK的销售总额约为102亿美元，全球雇员92,000人。

* 产品组合包括电容器（积层陶瓷电容器、铝电解电容器和薄膜电容器）、电感器、铁氧体磁芯、高频元件、传感器、压电和保护元件等。

下载

• 带背景产品图片 (jpg: 977.1 KB; 96dpi)
• 无背景产品图片 (jpg: 1.8 MB; 96dpi)
• 新闻稿 (pdf: 221.2 KB; )

• 如欲获取更多有关本产品资料请点击 product.tdk.com/info/zh/catalog/datasheets/inductor_automotive_decoupling_adl3225v_zh.pdf.
