• 采用金属磁性材料的卷线型小型功率电感器
• 与以往产品相比，实现80%的大电流化和40%的低阻抗化

2013年12月3日

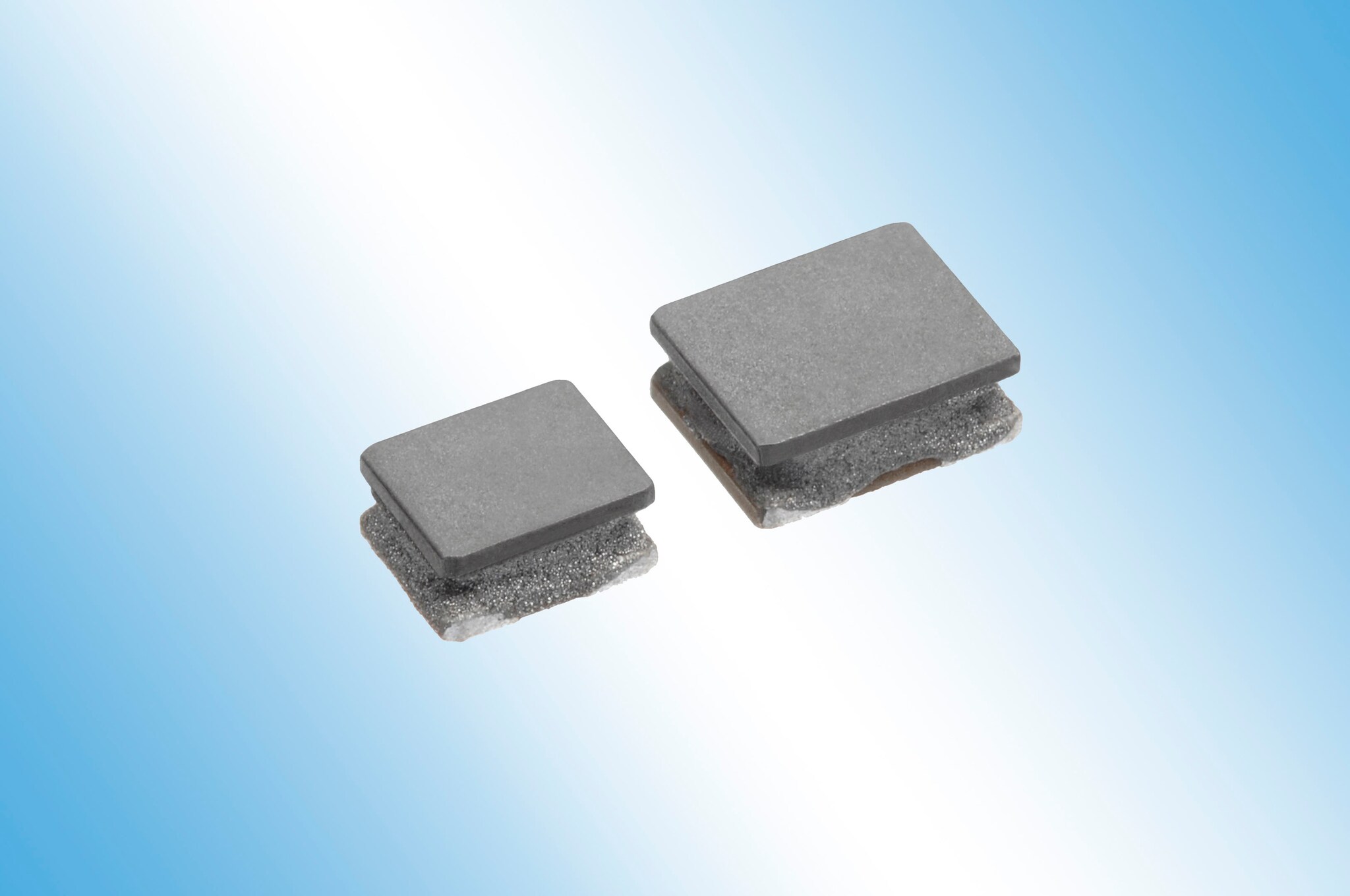

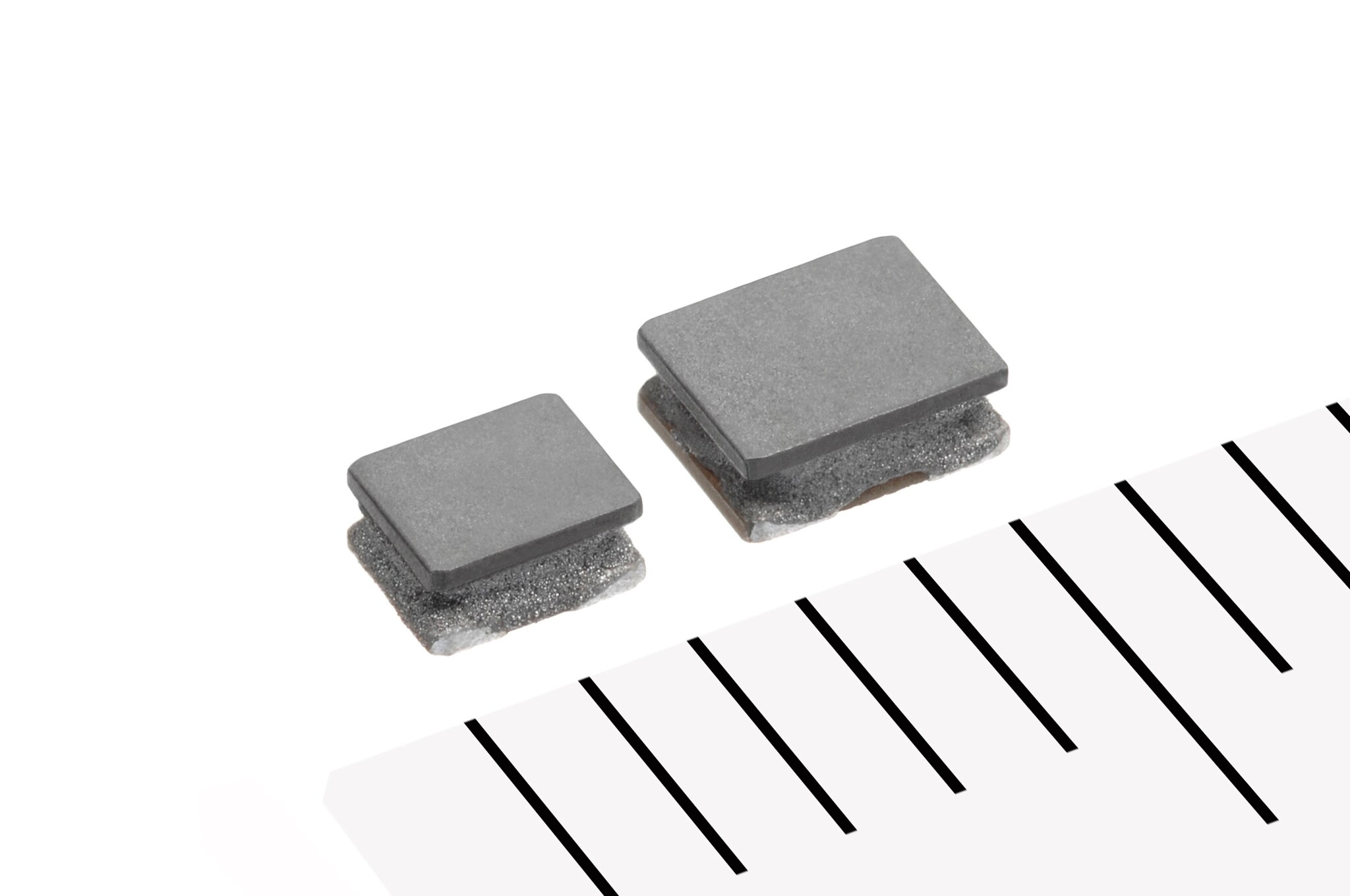

TDK株式会社（社长：上釜健宏）开发出了用于智能手机、平板终端等移动设备的电源电路的小型尺寸功率电感器VLS-HBX（L:2.0×W:1.6×H:1.0mm、L:2.5×W:2.0×H:1.0mm）系列，并已从2013年11月起开始量产。

该产品采用了应用TDK独有的材料技术与成形技术的高饱和磁通密度金属磁性材料，与以往采用铁氧体材料的敝社产品相比，实现了80%的大电流化。同时还与敝社长年累积的最佳结构设计相结合，实现了40%的低阻抗化。

手机市场正在飞速地向高性能、多功能智能手机过渡，手机的电源电路中搭载了多个高额定电流、小型轻薄尺寸的电感器。通过使用该产品可抑制电源效率的损失，有效延长电池寿命。

除以往的VLS-E系列之外，再加上该产品，敝社在移动设备的电源电路方面，可为客户提供丰富的功率电感器产品线。

---

主要应用



• 智能手机，平板终端、数码相机等
• 电源模块等



主要特点和优势



• 磁性体采用金属材料，实现大电流化。
• 凭借内芯成形技术和结构设计，实现低阻抗。



主要数据



系列名	电感值 [μH]@1MHz	直流电阻 [mΩ]max.	额定电流1 [A]max.	额定电流2 [A]max.
VLS201610-HBX	0.24　～　2.2	30　～　170	4.5　～　1.7	3.74　～　1.45
VLS252010-HBX	0.24　～　2.2	29　～　120	6.0　～　2.3	3.91　～　1.76

额定电流1：基于电感值变化率的情况（比初始值下降30%）
额定电流2：基于温度上升的情况（通过自我发热温度上升40℃）

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。
