• 遵守国际标准IEC 61000-4-2的抗静电用电容器新系列

2013年10月15日

TDK株式会社（社长：上釜　健宏）开发出了对应国际标准IEC 61000-4-2的积层陶瓷电容器新系列，并从2013年10月起开始量产。

本系列通过使用对温度和电压负荷皆具有稳定性能的低介电常数型材料，实现了在基于国际标准IEC 61000-4-2的接触放电方式的静电试验中，能够应对最严酷的试验等级4 (8,000V)以上的产品系列。

近年来，在以电动汽车和混合动力汽车为首汽车上，各种应用产品的电子化正在不断发展。虽然平时的生活中很少有机会直接接触组装在这些应用里的电路，但在汽车制造工序中，由带电的操作人员所产生的放电会给电路施加的负载、或是在干燥的冬季司机接触汽车金属部分时所产生的静电电击等，应用被暴露于静电场中的机会非常多，因此需要采取防止正在使用的电子元件受损和应用误动作的措施。一般的情况下，人体带电所产生的静电电压可达到数千伏以上，因此需要这样的电子元件，能够保护电路免受通过连接器等对正在使用的电子元件所施加的静电负荷。

TDK为了应对这样的市场需求，把其擅长的电介质材料的微粉化、高分散化技术和电介质陶瓷层的薄层和积层化技术组合起来，实现了额定电压虽为100V，但在假设的突发静电试验中能够应对8,000V以上的静电的产品。

本系列温度特性由C0G特性（温度范围：-55～125℃、温度系数：0±30ppm/℃以内）及也能够应对150℃高温的NP0特性（温度范围：-55～150℃、温度系数：0±30ppm/℃以内）构成，可用于汽车中需要高可靠性的用途中。

---

主要应用



• 用于汽车的各种应用 (安全气囊，无钥匙进入系统，车载导航等)的输入输出部位



主要特点



• 温度特性为C0G特性（温度范围：-55～125℃、容量温度系数为0±30ppm/℃以内）及NP0特性（温度特性：-55～150℃、容量温度系数为0±30ppm/℃以内），在静电容量方面使用不会因DC偏压、温度、使用时间而产生变化的材料
• 1～10nF范围的丰富产品阵容 (E6)
• IEC 61000-4-2 ESD Level 4以上



主要参数



产品名	外形尺寸（L×W）[mm]	温度特性	额定电压 [V]	静电容量 [nF]	抗静电能力
CGA3EA系列	1.6×0.8	C0G/NP0	100	1	8,000 V
				1.5	10,000 V
				2.2	12,000 V
				3.3	16,000 V
				4.7	16,000 V
				6.8	22,000 V
				10	30,000 V

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。

下载

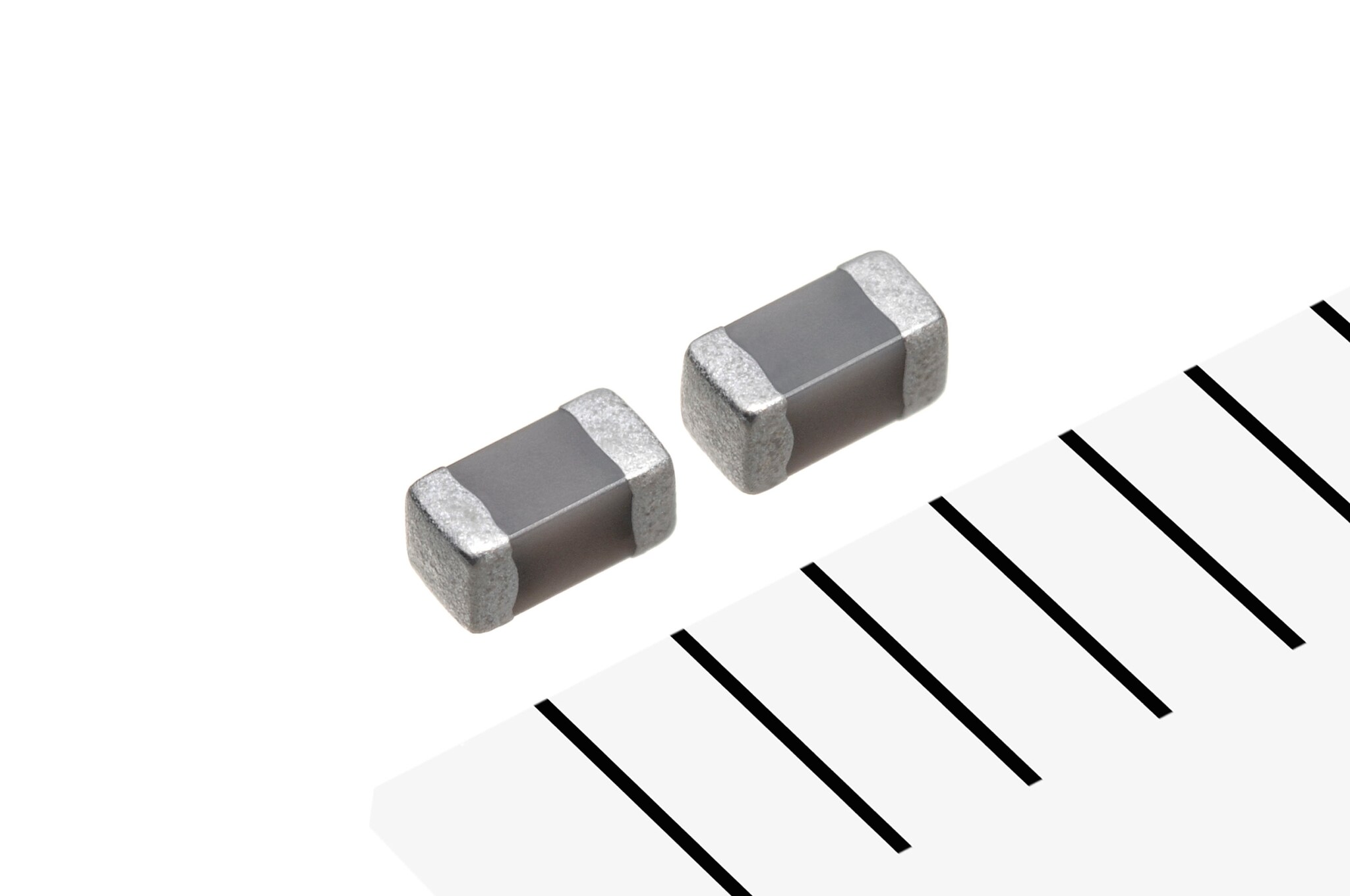

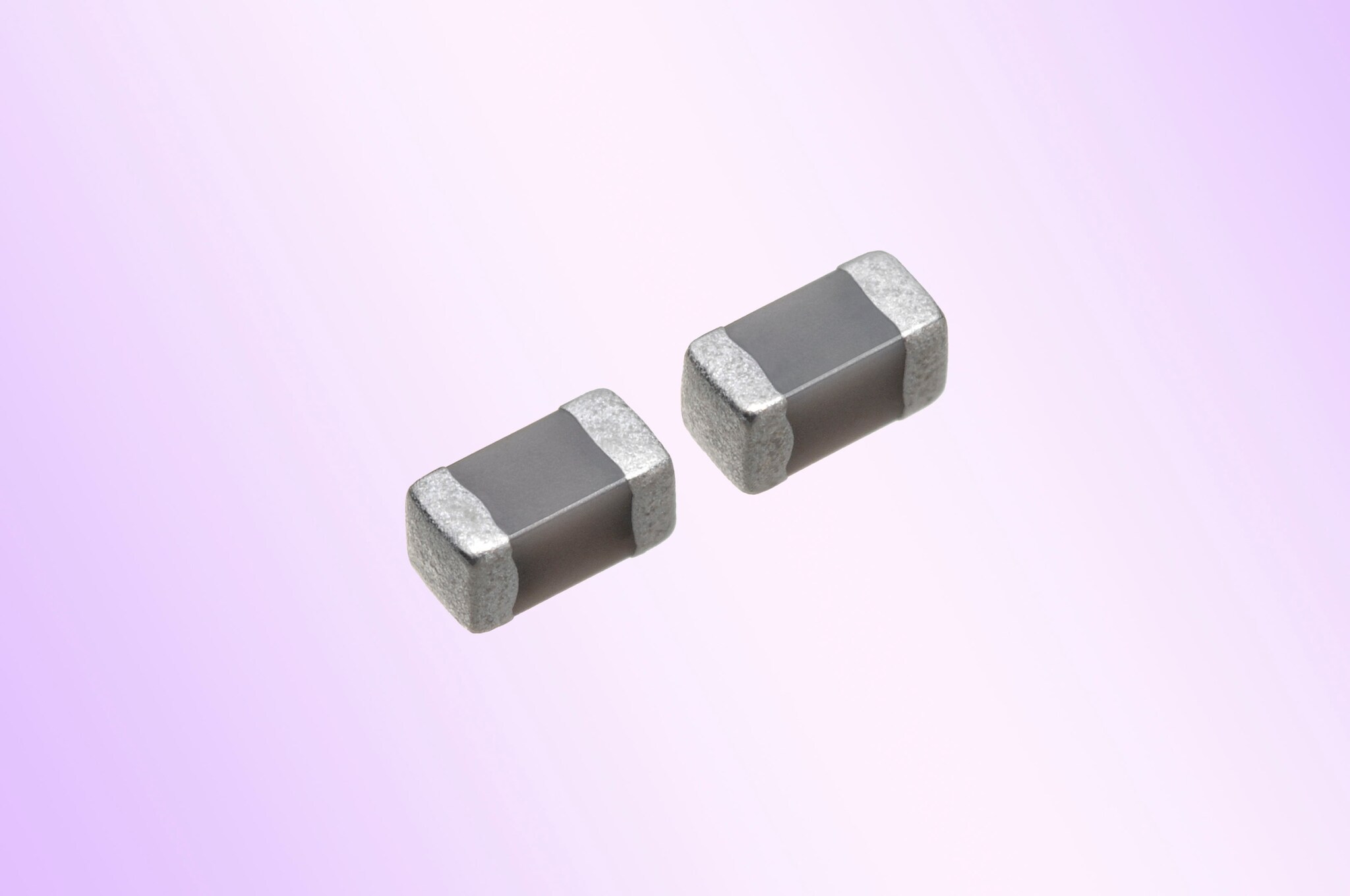

• 带背景产品图片 (jpg: 128.4 KB; 350dpi)
