2013年8月20日

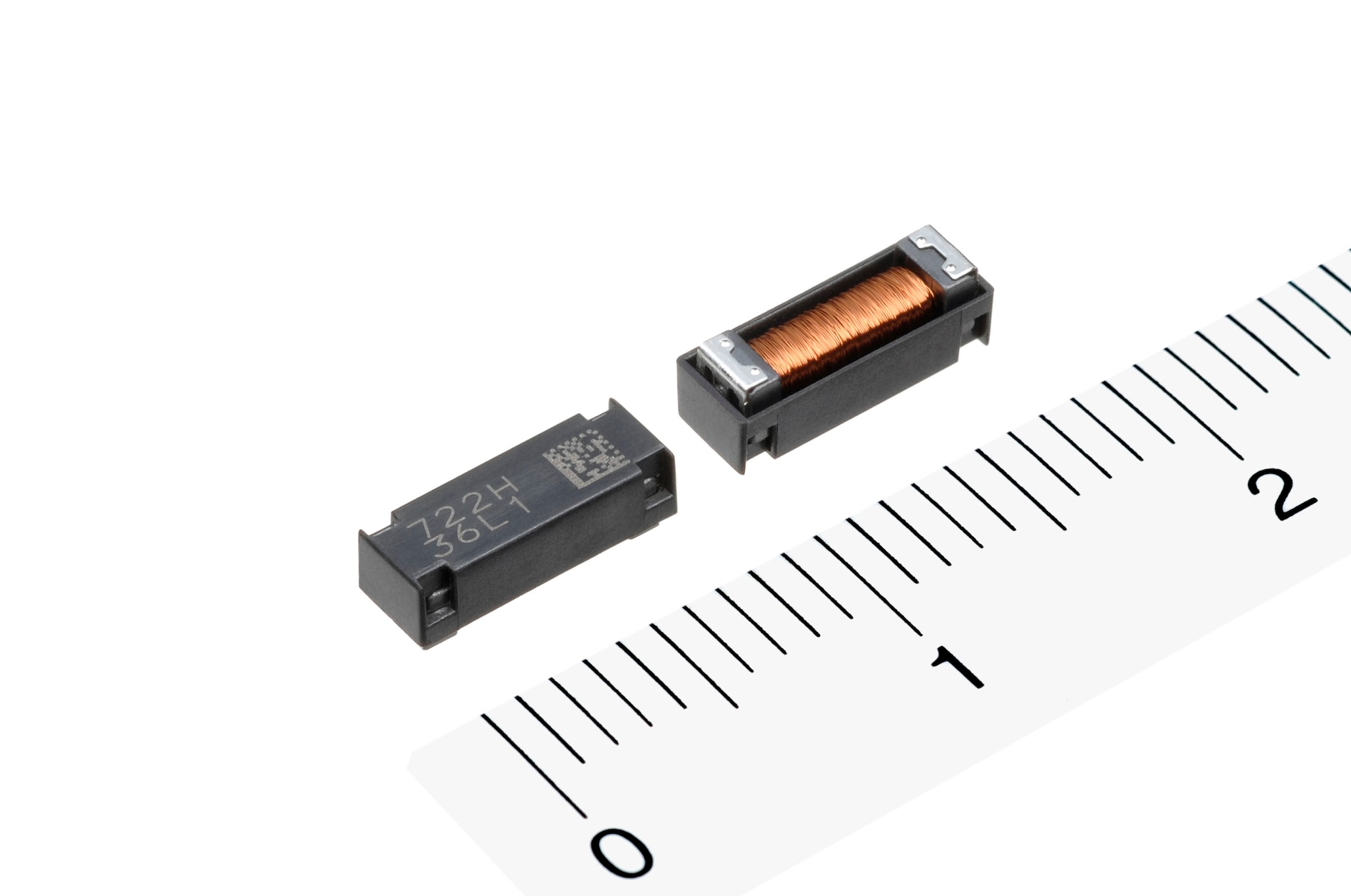

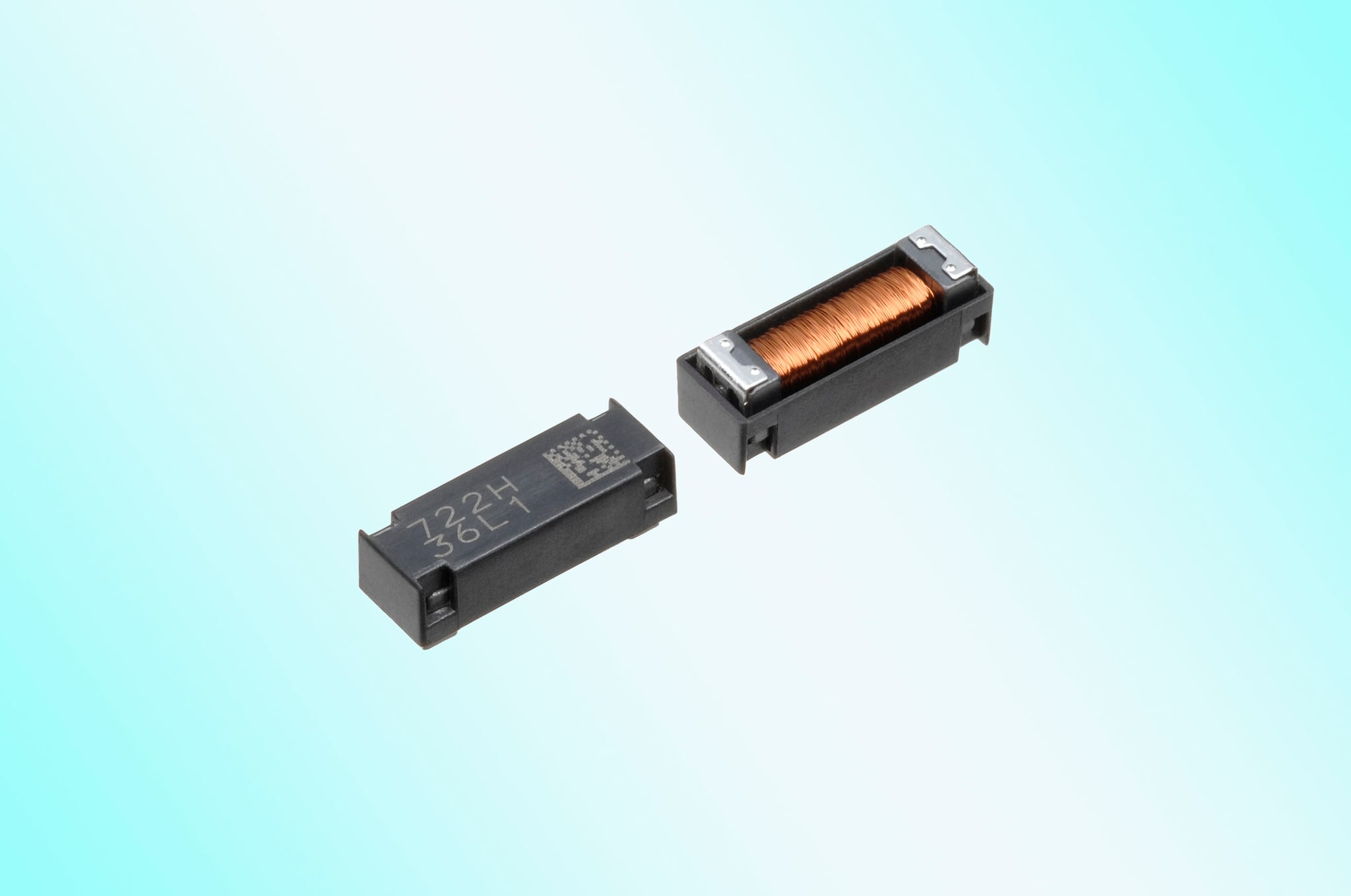

TDK株式会社（社长：上釜健宏）开发出与以往产品相比，尺寸更小型化的应答器线圈，其外形尺寸为L:7.85×W:2.70×H:2.70（mm）。

该产品将作为汽车的胎压监测系统（TPMS）用天线线圈，从2013年8月起开始量产。

该产品通过采用敝社独有的结构设计以及在材料技术方面培养的铁氧体作为磁性材料，实现了较以往产品相比更加小型化、电感值更高的特点。这也弥补了小型化带来的感度特性下降，实现了与以往产品相同的感度特性，与此同时，也能够对应对于宽范围电感值的要求。

通过线圈绕线与外部电极的激光焊接继线，面对高温环境和机械式的碰撞、振动、掉落等情况也实现了高可靠性，同时通过箱体结构，使得自动封装成为可能。车载支持方面，也可作为无钥匙进入系统和发动机防盗锁止系统的天线线圈使用。

随着新系列的加入，面向车载用途的TDK/EPCOS应答器线圈的产品阵营得到了进一步的扩充。

主要应用



• 胎压传感器用收发线圈
• 无钥匙进入系统、发动机防盗锁止系统用收发线圈



主要特点



• 通过小型化，节省封装面积



主要参数



产品名称	电感值@125kHz（mH）	Q @125kHz	直流电阻（Ω）
TPL802727-193H	18.52±3%	52typ.	195typ
TPL802727-722H	7.2±3%	48typ.	85typ
TPL802727-452H	4.5±3%	43typ.	63typ

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

• ※ 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、压电和保护元件以及传感器。
