• 包括支持世界首个 ^※630V规格的C0G 100～630Ｖ系列 积层陶瓷电容器: 关于车载用（符合AEC-Q200）C0G特性、额定电压100～630V系列的开发与量产

2013年5月16日

TDK株式会社（社长：上釜健宏）开发出温度特性为C0G特性、额定电压为100V～630V的新系列车载用积层陶瓷电容器，并从4月起开始量产。该系列在具有C0G特性，在额定电压为100V～630V的中耐电压领域中，拥有行业最高水平的静电容量，尤其是以5750（5.7mm×5.0mm、EIA：2220）尺寸实现了100nF的静电容量（额定电压630V）。这是在相同额定电压中，世界首个※的行业最高静电容量。

近年来，随着电动汽车及混合动力汽车的普及，汽车的电子化程度日益提高，而其中被用作为车载电子元件的积层陶瓷电容器，则需要同时满足高可靠性和小型大容量化的要求。

为满足这类市场要求，TDK将自身所擅长的介电材料微粉化、高分散化技术与介电陶瓷层的薄层•多层化技术结合在一起，以众多的产品尺寸（1005～5750尺寸：EIA0402～2220）实现了静电容量的扩大和车载产品所需的高可靠性。另外，此次还对额定电压450V系列（2012尺寸以上）及5750尺寸进行了系列化，进一步丰富了产品种类，能够满足市场上的各种需求。

本系列的温度特性为C0G特性（温度范围：-55～125℃、温度系数：0±30ppm/℃以内），不仅可使用于汽车ECU，还可使用于消费类产品、工业机械等的电源所需的各种电路（时间常数电路、滤波电路、共振电路、振荡电路、缓冲电路）等需要高可靠性的产品中，同时通过提高额定电压、静电容量，可以替代薄膜电容器。此外，我们会根据客户的不同需求（如支持150℃等）予以对应。

• ^※截至2013年5月, 根据TDK调查

---

主要应用



• 汽车发动机控制组件、无匙进入系统、EV/HEV的逆变器及DC-DC转换器、非接触供电的共振电路、普通消费类产品等的电源电路、各类传感器等



主要特点和优点



• 温度特性为C0G特性（温度特性：-55～125℃、容量温度系数在0±30ppm/℃以内），不随DC旁路特性及容量的温度、时间而变化，可按照设计保证输出值
• 支持额定电压100V～630V范围，可替代薄膜电容器
• 符合AEC-Q200



主要特性



外形尺寸（L×W） [mm]	额定电压 [V]	静电容量 [nF]
1.0×0.5	100	0.1～0.47
1.6×0.8	100～250	0.82～3.3
2.0×1.25	100～450	0.1～10
3.2×1.6	100～630	6.8～33
3.2×2.5	100～630	22～68
4.5×3.2	100～630	33～100
5.7×5.0	100～630	68～150

关于 TDK 公司

TDK 株式会社是一家先进的电子公司，总部位于日本东京。公司成立于1935年，主营铁氧体，是一种用于电子和磁性产品的关键材料。TDK的主要产品线包括 TDK和爱普科斯(EPCOS)两大品牌的各类被动电子元件，模块和系统产品*；电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK以成 为电子元件的领先企业为目标，重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办 事处网络。2013年度3月末，TDK的销售总额约为91亿美元，全球雇员80,000人。

关于TDK-EPC公司

TDK集团的分公司TDK-EPC公司是先进的电子元件、模块和系统制造商，总部位于日本东京。 TDK-EPC于2009年由TDK公司无源元件事业部和爱普科斯(EPCOS)集团合并而成。产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW) 和模块、压电和保护元件以及传感器。

下载

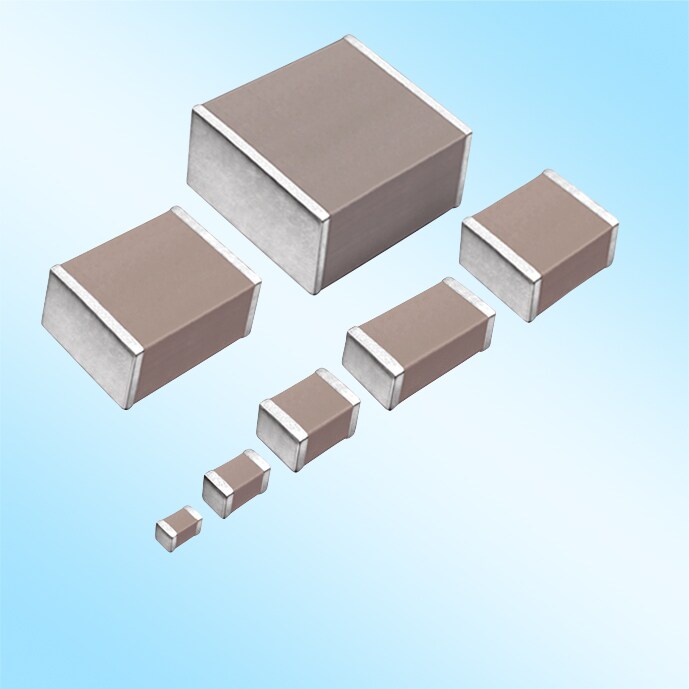

• 带背景产品图片 (jpg: 179.9 KB; 350dpi)

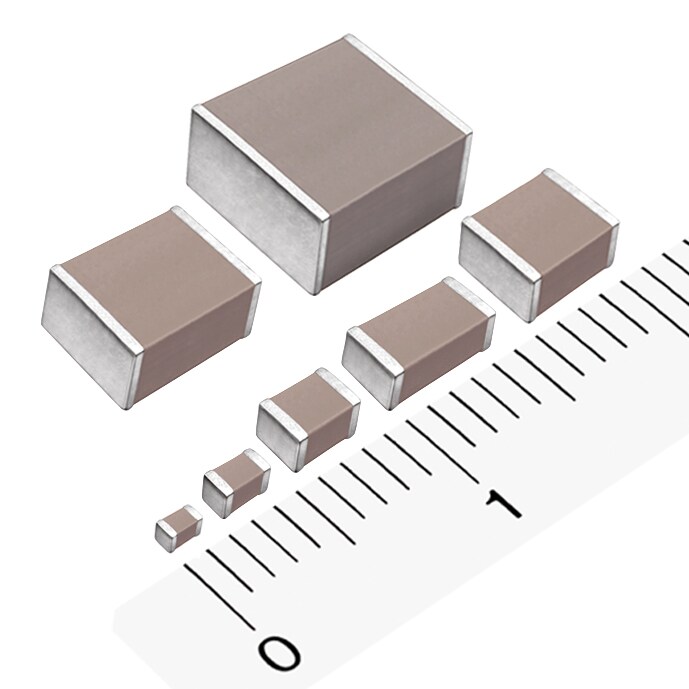

• 无背景产品图片 (jpg: 173.3 KB; 300dpi)
